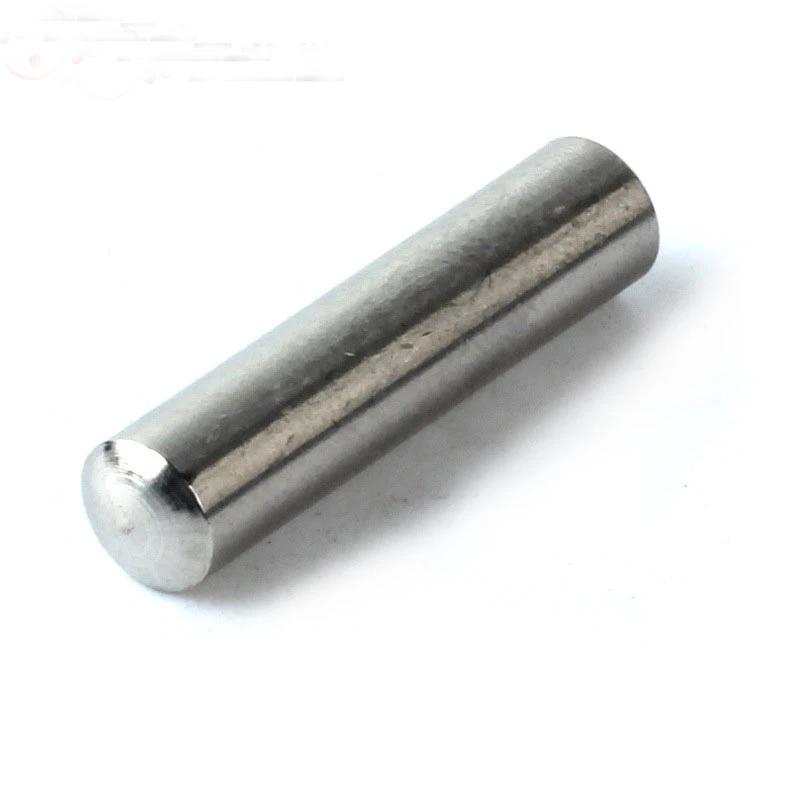

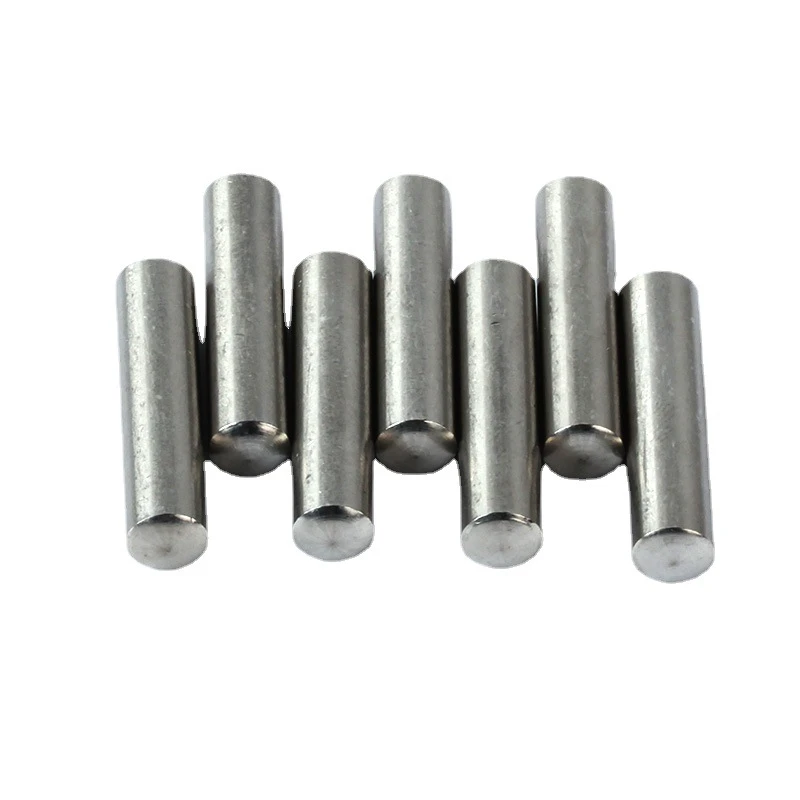

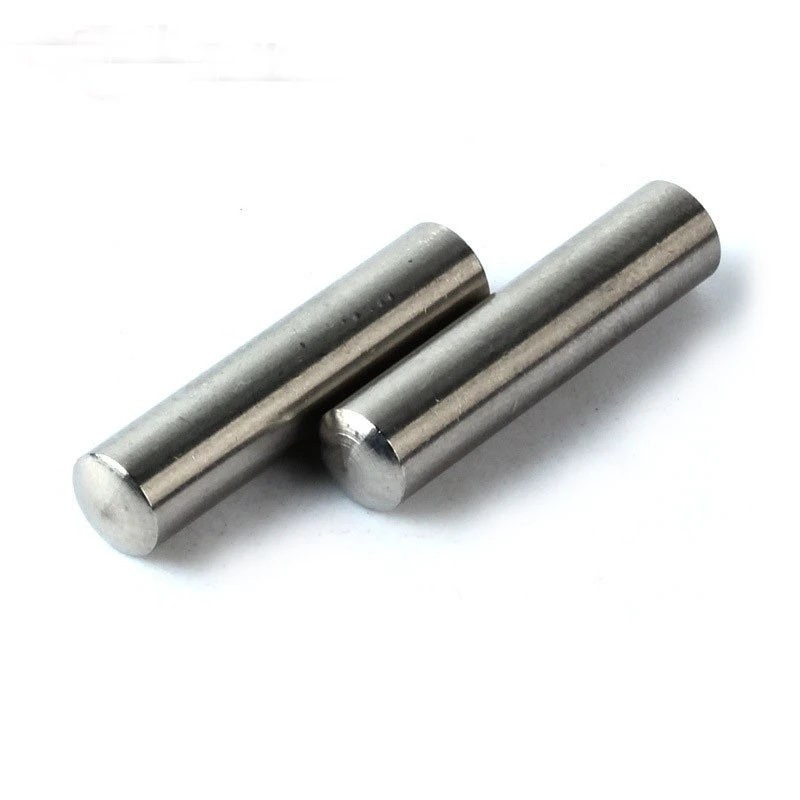

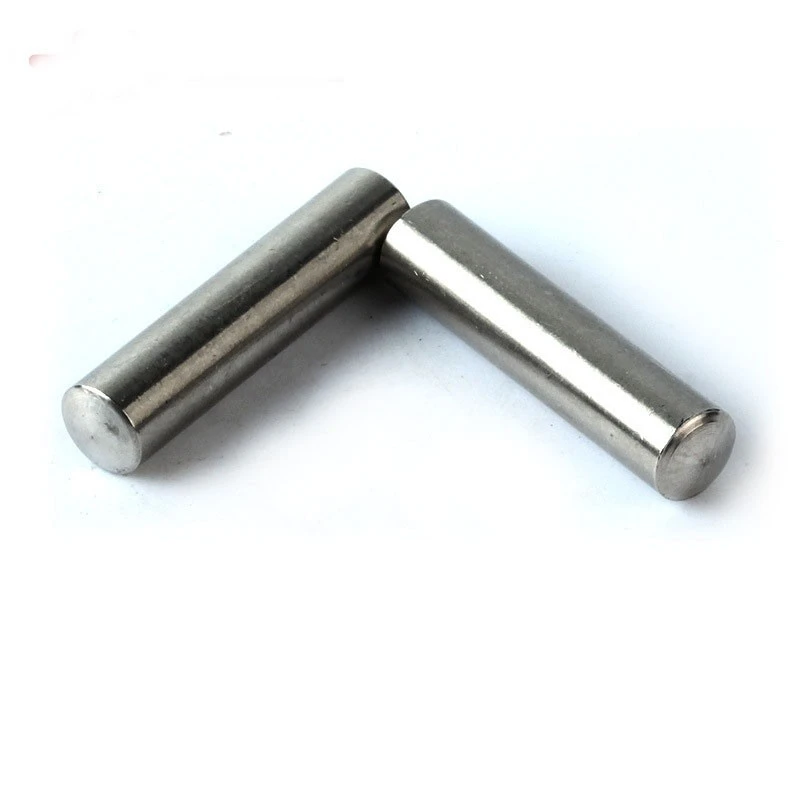

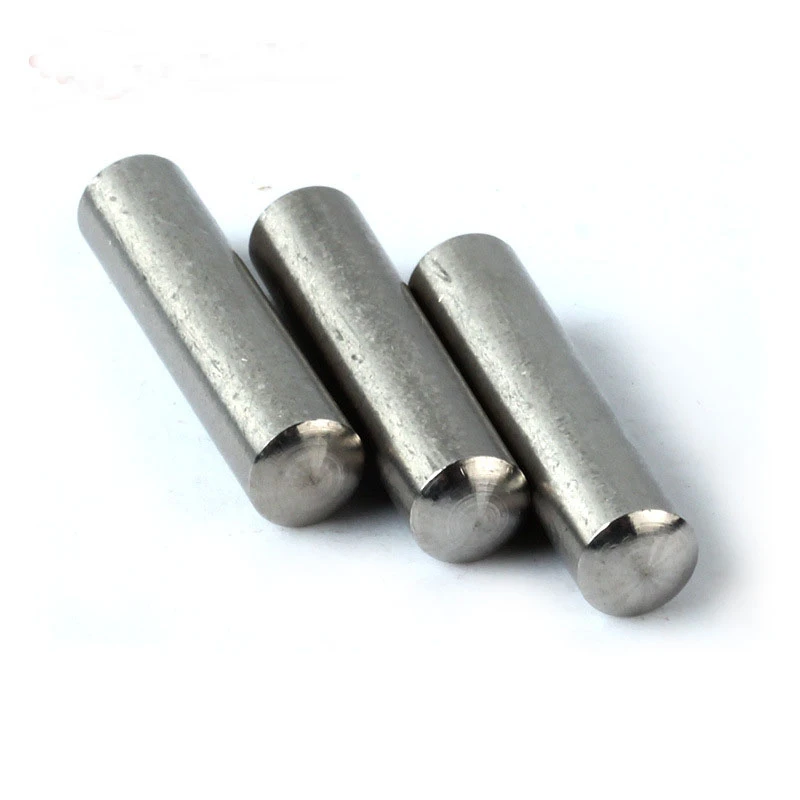

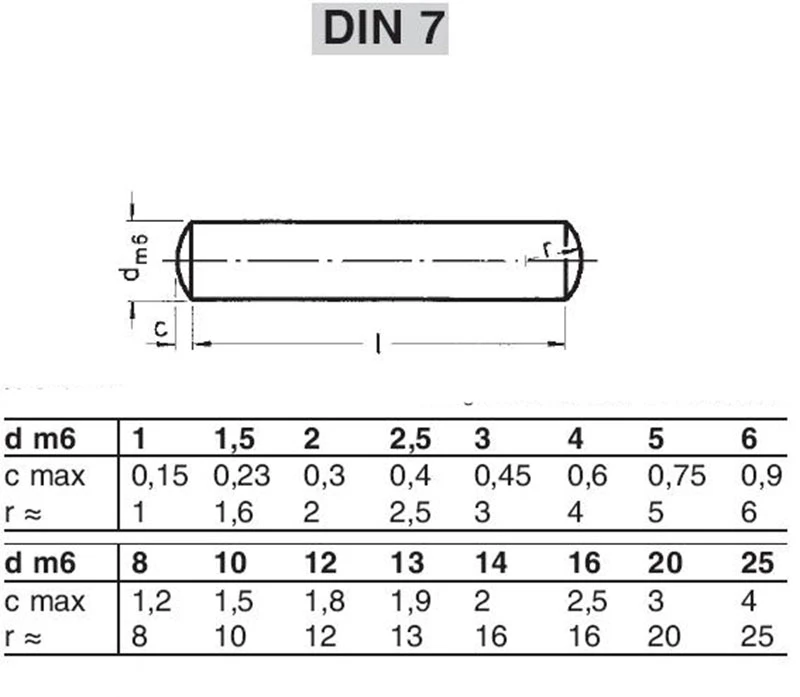

پین روبان استیل ضد زنگ DIN7



پین های روپوش (پین های تراز / پین ثابت)

پین های رولر ، که به عنوان پین های تراز یا پین های ثابت نیز شناخته می شوند ، مؤلفه هایی هستند که از سوراخ های قطعه کار به عنوان یک مرجع موقعیت یابی برای محدود کردن درجه آزادی یک شی استفاده می کنند. آنها حرکت خطی را در امتداد محورهای X ، Y و Z و همچنین حرکت چرخشی در اطراف این محورها کنترل می کنند و از این طریق تمام شش درجه آزادی را محدود می کنند. در قالب ها ، از پین های رولپلاک در درجه اول بین پیچ های بسته شده برای اطمینان از دقت موقعیت استفاده می شود. آنها عمدتاً برای تراز مونتاژ به کار می روند اما می توانند به عنوان اتصالات ، اتصالات برشی اضافه بار در دستگاه های ایمنی یا مکانیسم های ضد جوشانده نیز خدمت کنند. انواع اصلی شامل پین های استوانه ای و پین های کمرنگ است.

پین های استوانه ای در مقابل پین های Taper

تفاوت فرآیند تولید

پین های استوانه ای می توانند از قبل ماشینکاری شوند ، در حالی که پین های تترك معمولاً از نظر سفارشی هستند.

برنامه

پین های استوانه ای برای موقعیت یابی با دقت بالا (سوراخ های از پیش ماشین) مناسب هستند و می توانند در برابر نیروهای برشی مقاومت کنند.

پین های تندتر اغلب در برنامه هایی که نیاز به جداسازی مکرر دارند استفاده می شود.

تفاوتهای عملکردی

پین های استوانه ای با تداخل جزئی در سوراخ های مجدداً قرار می گیرند و قادر به تحمل بارهای متوسط هستند. برای حفظ دقت موقعیت یابی و ثبات مشترک ، جداسازی مکرر توصیه نمی شود. آنها در درجه اول برای تراز استفاده می شوند اما می توانند به عنوان اتصال پین یا پین ایمنی عمل کنند.

پین های Taper دارای یک ضرب و شتم 1:50 ، ارائه خصوصیات خود قفل ، دقت موقعیت یابی بالا و نصب آسان است. مونتاژ/جداسازی مکرر تأثیر کمتری در دقت دارد. آنها عمدتاً برای تراز استفاده می شوند اما می توانند به عنوان پین های اتصال نیز استفاده کنند و به سوراخ های مجدداً نیاز دارند.
