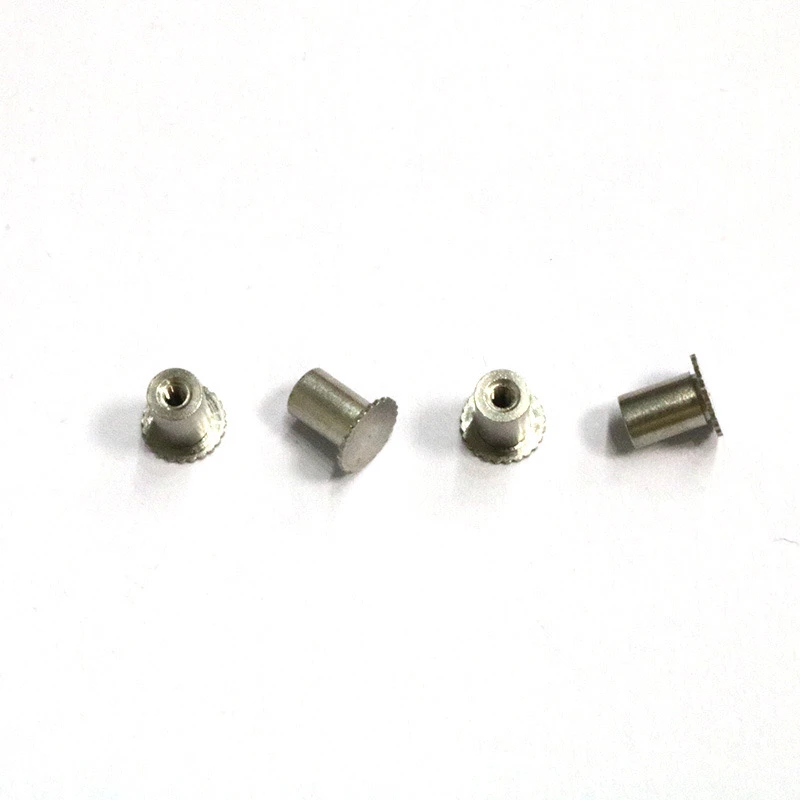

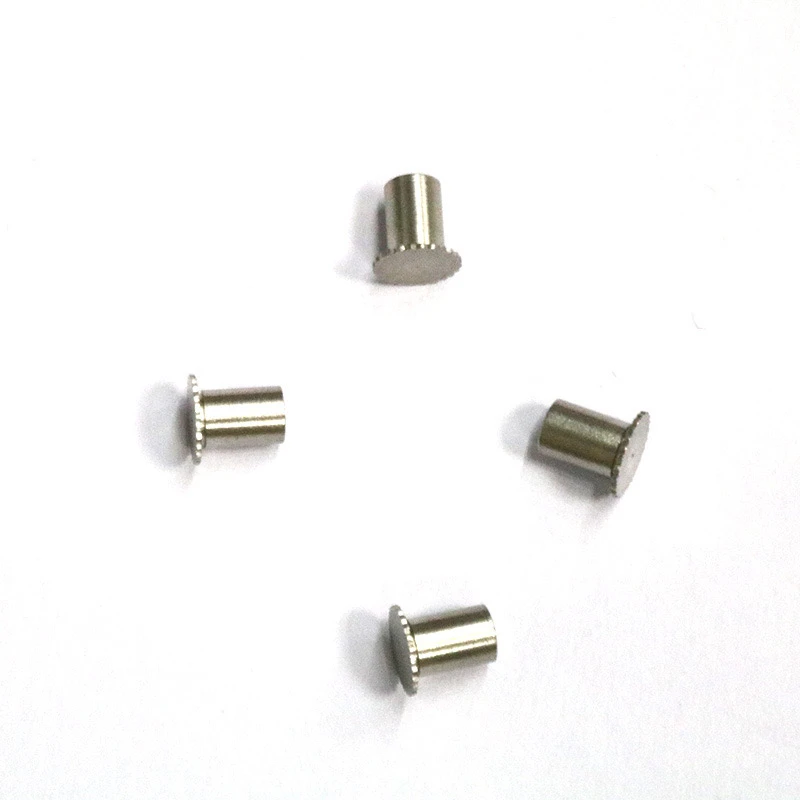

303 مهره دندان کور استیل ضد زنگستون بستری است که برای اتصال صفحه نازک طراحی شده است ، ترکیبی از چندین فناوری از خصوصیات مواد ، طراحی ساختاری و فرآیند نصب . موارد زیر یک تجزیه و تحلیل از محصول خود است .
موقعیت یابی عملکرد محصول
303 ستون مهره دندان کور از جنس استنلس استیل ، نوعی ستون مهره با فشار است که عمدتاً برای قسمت نخ ورق فلز و صفحات نازک استفاده می شود (مانند خانه های شاسی ، کابینت و تجهیزات الکترونیکی) .}} بعد از نصب ، یک نخ داخلی پایدار می تواند بر روی بشقاب نازک و بدون جوشکاری یا آجیل از قبل ساخته شده ایجاد شود.
تجزیه و تحلیل محصول: 303 فولاد ضد زنگ یک فولاد ضد زنگ آستنیتی برای برش آزاد با مقاومت در برابر خوردگی خوب است .} نیاز به الکتروپلینگ اضافی ندارد و برای چرخش. مناسب است
سوراخ کور (نوع BSOS): به موضوع داخلی به عنوان یک طرح سوراخ غیر از طریق ، یعنی یک طرح بسته پایین ، که برای صحنه هایی که نیاز به آب بندی یا جلوگیری از نفوذ دارند مناسب است {1}
دندان های گل و صفحه فشار گره دار: یک انتهای ستون مهره دارای یک دندان برجسته دار شده است .}} الگوی دندان در هنگام پرچین در صفحه تعبیه شده است ، همراه با ساختار شیار پشتی برای دستیابی به ضد چرخش و ضد فرومایه.}
ویژگی های ساختاری
طراحی سوراخ کور به این معنی است که نخ داخلی فقط به وسط استوانه گسترش می یابد ، و قسمت پایین بسته است تا از ورود ناخالصی ها یا مشکلات آب بندی ناشی از سوراخ از طریق سوراخ استفاده شود . اغلب در تخته های مدار و شاسی ضد گرد و غبار.}} استفاده می شود.
معنی ساختار دندان این است که صورت انتهای استوانه ای با زاویه 30 درجه -45 درجه سرور طراحی شده است . هنگام پرچ زدن ، الگوی دندان ، ورق را برای ایجاد تغییر شکل پلاستیکی فشرده می کند ، که در شیار پشتی پر می شود تا یک قفل مکانیکی ایجاد شود تا از شل شدن {3.}}}
سر شش ضلعی + سیلندر
انتهای شش ضلعی مقاومت گشتاور را در حین پرچ فراهم می کند ، بخش استوانه ای با سوراخ ورق همکاری می کند ، و شیار پشتی میانی ماده تغییر شکل یافته را در خود جای می دهد تا اطمینان حاصل شود که پشت پس از پرچ .}}}
اقدامات احتیاطی نصب
ابتدا ستون مهره را از طریق یک دستگاه پرچین مخصوص (نه پانچ یا چکش) به داخل سوراخ از پیش استفاده کنید (نه یک پانچ یا چکش) . مراحل عبارتند از: قطر سوراخ از پیش تنظیم شده: باید در D +0} 0.} 075mm (4 {7 7} 2mm 2mm کنترل شود. توصیه می شود به جای تمرین ، مشت بزنید.
الزامات جهت: سر شش ضلعی برای جلوگیری از عملکرد معکوس باید از سطح قطع شده ورق فشار داده شود ،
پارامترهای اصلی
ضخامت ورق: حداقل 0. 8mm . خیلی نازک برای تغییر شکل آسان است . طول دم ستون مهره باید مطابق ضخامت مطابقت داشته باشد.
کنترل فشار: در یک زمان در محل فشار دهید تا اطمینان حاصل شود که سر شش ضلعی کاملاً بدون شکاف تعبیه شده است {{0}
سناریوها و محدودیتها
مناطق کاربردی قابل اجرا: کابینت شاسی ، براکت تجهیزات الکترونیکی ، سازه های سبک مانند آلیاژ آلومینیوم یا صفحات فولادی کم کربن
با احتیاط از اشیاء زیر استفاده کنید
صفحات فولادی ضد زنگ با سخت در صورت استفاده به ستون های مهره با استحکام بالا نیاز دارند و اغلب به تقویت جوش نقطه کمکی نیاز دارند .
استحکام کششی اتصال پرچین قطعات ساختاری تحمل بار کم است ، بنابراین جوشکاری پیچ نیز برای تقویت اتصال . لازم است
303 ستون مهره دندان کور از جنس استیل کور ، یک راه حل دقیق برای یک اتصال به صفحه نازک است . مهر و موم سوراخ کور ، طراحی ضد لوزن دندان گل ، و 303 مقاومت در برابر خوردگی از جنس استنلس استیل به عنوان مزایای اصلی آن ، و از طریق یک مونتاژ کارآمد کارآمد به عنوان یک فرایند Riveting استاندارد ، کنترل می کند. تجهیزات پرچین ؛ در غیر این صورت ، سقوط یا تغییر شکل. آسان است
