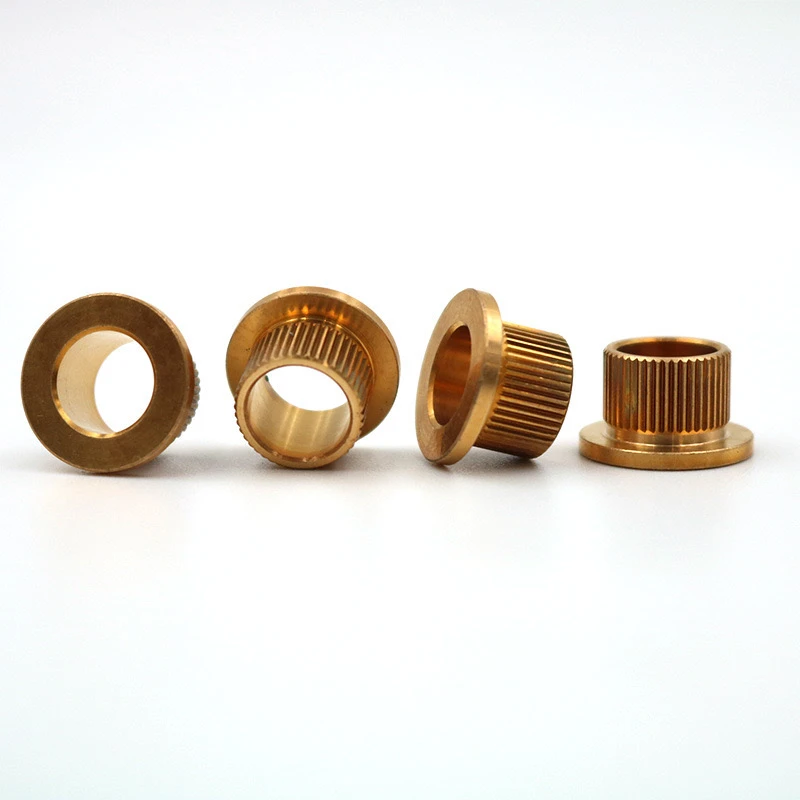

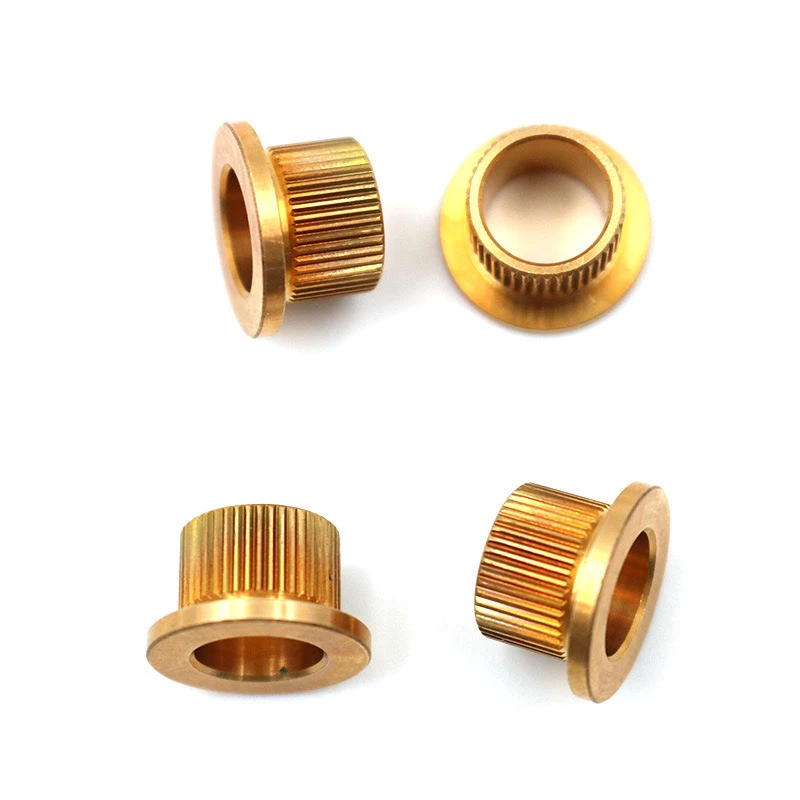

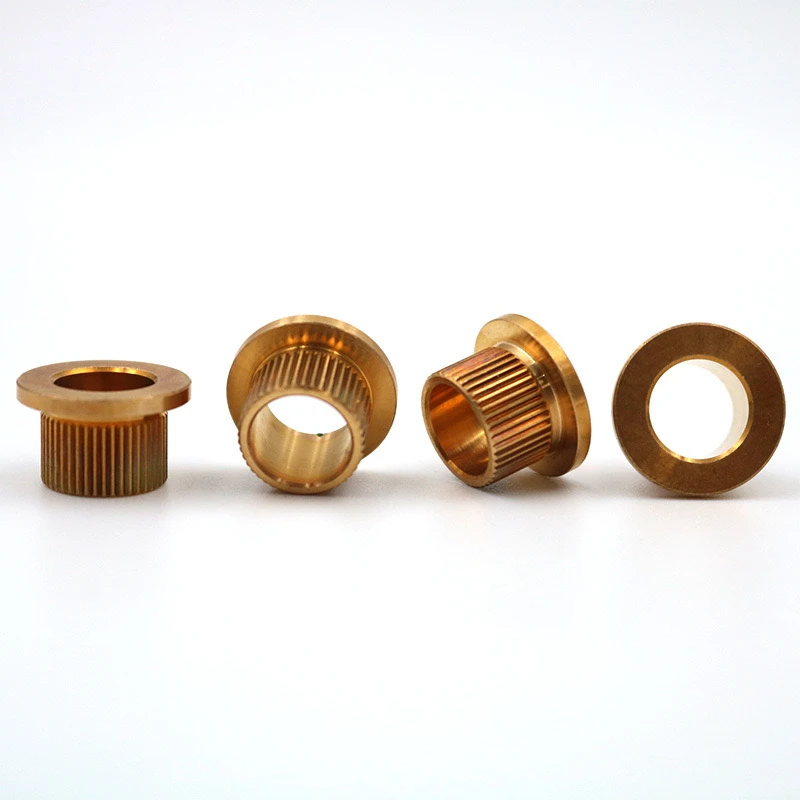

یک قدم برنجی گره خوردهFlange Rivet یک پرچ مخصوص طراحی شده است که انواع ویژگی های ساختاری و کاربردی را ترکیب می کند. توابع و ویژگی های اصلی آن می تواند به طور سیستماتیک به شرح زیر خلاصه شود.
1. توابع اصلی
چسباندن مکانیکی با استحکام بالا
اتصال دائمی از طریق فرآیند پرچ ، مناسب برای محیط های لرزش حاصل می شود و عملکرد ضد لوزشه ای بهتری نسبت به اتصال دهنده های نخ دار دارد. طراحی مرحله موقعیت یابی محوری را برای اطمینان از فاصله ثابت بین قطعات در حین مونتاژ و جلوگیری از آسیب فشار به مواد صفحه نازک فراهم می کند.
ضد لغزش و پیشرفته: الگوهای مستقیم و مش روی سطح چاقو ، ضریب اصطکاک را افزایش می دهد ، که برای عملیات پیچ دستی مناسب است و در عین حال توانایی ضد چرخش را با مواد نرم مانند پلاستیک و لاستیک بعد از پرچ افزایش می بخشد.
آب بندی و پراکندگی استرس: ساختار فلنج سطح تماس را گسترش می دهد ، فشار سطح کانکتور را کاهش می دهد و از تغییر شکل صفحه نازک جلوگیری می کند. برخی از طرح ها با واشرهای آب بندی برای سناریوهای ضد فشار کم فشار مطابقت دارند.
رسانا و مقاوم در برابر خوردگی: مواد برنجی هم دارای رسانایی و هم مقاومت در برابر خوردگی محیطی است که بهتر از پرچ های فولادی معمولی است.
2. ویژگی های طراحی کلیدی
ساختار مرحله: دقیقاً شکاف مؤلفه را پس از پرچ ، کنترل کنید ، که معمولاً در تجهیزات الکترونیکی ، تعمیر صفحه PCB استفاده می شود.
نوع فلنج: فلنج مسطح ، فلنج دندانه دار ، با توجه به نیاز بار انتخاب کنید.
پارامترهای Knurling: زمین و عمق بر نیروی نگهدارنده تأثیر می گذارد ، دندانهای درشت برای مونتاژ سریع مناسب هستند و از دندانهای ریز برای تنظیم دقیق استفاده می شود.
3. سناریوهای برنامه معمولی
صنعت برق: پنل قطع کننده مدار ، پوشش انتهای موتور.
تجهیزات حمل و نقل: پانل های داخلی خودرو ، قطعات دکوراسیون ریلی با سرعت بالا.
طراحی صنعتی: مسکن ابزار.
4. ملاحظات انتخاب
تعویض مواد: برنز بریلیم را می توان برای شرایط کار با استحکام بالا انتخاب کرد ، اما هزینه افزایش می یابد.
محدودیت های نصب: ابزارهای مخصوص پرچین مورد نیاز است ، و سوراخ های کور از طریق سوراخ ها مناسب تر هستند.
این طرح از طریق بهینه سازی هماهنگ مواد و سازه ها ، بین عملکرد ، قابلیت اطمینان و هزینه فرآیند به تعادل می رسد و برای نیازهای دقیق مونتاژ تجهیزات کوچک و متوسط مناسب است.
