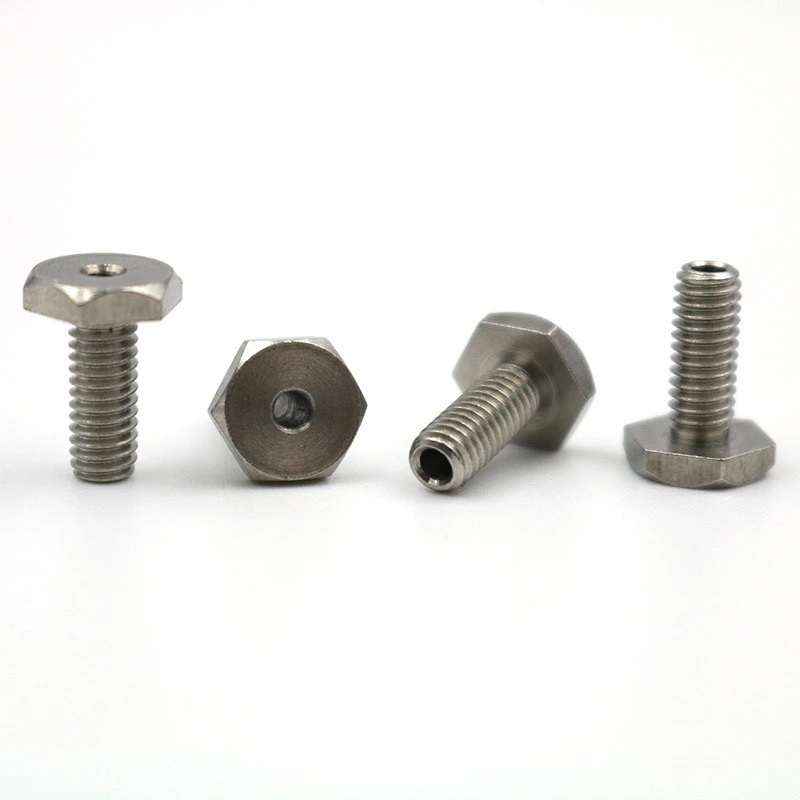

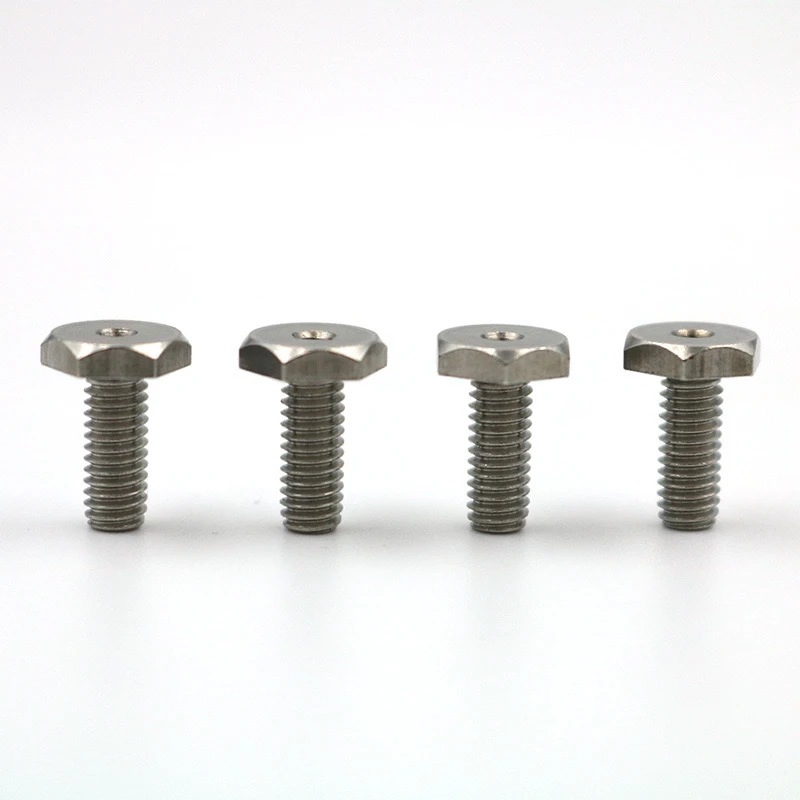

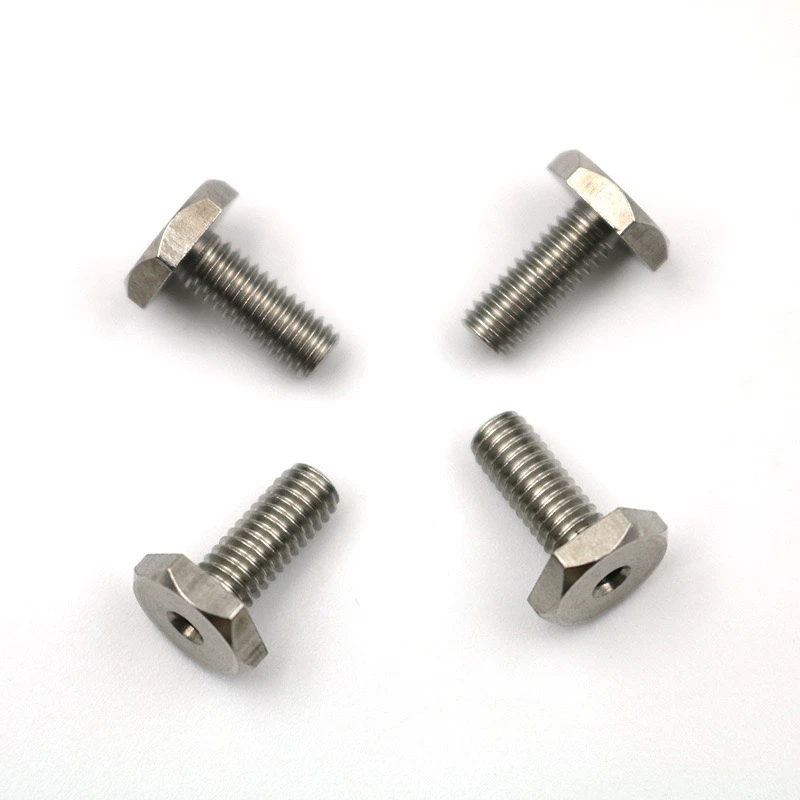

303 فولاد ضد زنگقطعات چرخش غیر استاندارد (شش ضلعی خارجی/پیچ های داخلی/خارجی/توخالی) اتصال دهنده های مخصوص طراحی شده هستند. در زیر شرح مفصلی در مورد آن است که هم حرفه ای بودن و هم عملی بودن را در نظر می گیرد.
1. پارامترهای اصلی سفارشی سازی
الزامات مادی
303 فولاد ضد زنگ (نوع آسان برای برش) و گزارش مواد لازم است.
درمان اضافی اختیاری: انفعال ، که می تواند مقاومت در برابر خوردگی را بهبود بخشد
نوع ساختاری
سر شش ضلعی خارجی: عرض در آپارتمان ها ، ضخامت
موضوع داخلی/خارجی: مشخصات موضوع (متریک/امپریال/استاندارد آمریکایی) ، درجه دقت (6H/6G)
طراحی توخالی: از طریق قطر داخلی سوراخ ، تحمل ضخامت دیوار
تحمل اندازه کلیدی
قطر بیرونی: 0.05 میلی متر ± (قطعات چرخشی دقیق)
طول: 0.1 میلی متر پوند (کمتر از یا برابر با 50 میلی متر) ، 0.2 میلی متر پوند (50 میلی متر پوند)
Coaxiality: کمتر از یا مساوی با 0.03 میلی متر (پیچ های توخالی به علامت گذاری ویژه نیاز دارند)
درمان سطحی
پیش فرض: پولیش طبیعی (RA کمتر از یا مساوی با 0.8μm)
اختیاری: آبکاری نیکل (5-10μm) ، پولیش الکترولیتی (درجه پزشکی)
ii. یادداشت هایی در مورد طراحی غیر استاندارد
الزامات خاص برای موضوعات
نقشه های مقطع برای انواع دندان غیر استاندارد مورد نیاز است
اندازه شیار پشتی باید برای سوراخ های کور داخلی مشخص شود (توصیه می شود بیشتر از یا مساوی 1.5 برابر زمین)
خصوصیات مکانیکی
استحکام کششی بیشتر از یا مساوی 500 مگاپاسکال (در صورت نیاز به عملیات حرارتی قبل از نت)
تست گشتاور سر (طبق ارزش DIN 912 استاندارد یا ارزش مشتری مشخص شده)
تأیید ساختار توخالی
تست جریان (قطعات سیال نیاز به تأمین سطح فشار دارند)
گزارش تست اولتراسونیک ضخامت دیوار (اختیاری)
iii فرآیند تولید و کیفیت بازرسی
فناوری پردازش
چرخش: دستگاه سوئیس CNC (مناسب برای قطعات کوچک φ3-20mm)
پردازش موضوع: قالب ریزی و قالب گیری اکستروژن (دندان های خارجی) ، آسیاب کردن شیر/نخ (دندانهای داخلی)
کنترل کیفیت
موارد بازرسی کامل: اندازه سر ، موضوع Go/No-Go (Go/No-Go)
موارد بازرسی نمونه برداری: تست اسپری نمک (اسپری نمکی 72 ساعت) ، سختی (HRB 70-90)
تحویل سند
مورد نیاز: صدور گواهینامه مواد ، گزارش بازرسی ابعاد ، برگه فرآیند تصفیه سطح
اختیاری: نقشه های سه بعدی (قالب مرحله) ، پرونده های PPAP (صنعت خودرو)
IV سناریوهای برنامه معمولی
دستگاه های پزشکی: پیچ های توخالی برای لوله های انحرافی (جلا دادن الکترولیتی مورد نیاز)
تجهیزات اتوماسیون: قطعات شش ضلعی غیر استاندارد برای نصب موتور سروو
نیمه هادی ها: پاکیزگی فوق العاده بلند 303 پیچ استیل ضدزنگ (درمان دفع خلاء)
V. دستورالعمل نقل قول
حداقل مقدار سفارش: 50-100 قطعه (تولید آزمایشی). قالب ها را می توان بیش از 1000 قطعه باز کرد
زمان تحویل: 7-15 روز (بسته به پیچیدگی تنظیم شده است)
هزینه قالب: نوع دندان غیر استاندارد/ساختار خاص شکل باید به طور جداگانه محاسبه شود
ارائه نمونه ها یا نقشه های CAD می تواند روند نقل قول را سرعت بخشد. برای قطعات پیچیده ، توصیه می شود برای روشن شدن معیارهای پذیرش ، توافق نامه فنی را امضا کنید.
از طریق تجزیه و تحلیل لایه بندی شده فوق ، جوهر عملکردی و مرزهای طراحی چنین قطعات غیر استاندارد می تواند به سرعت درک شود ، که برای انتخاب مهندسی یا ارتباطات سفارشی مناسب است.
