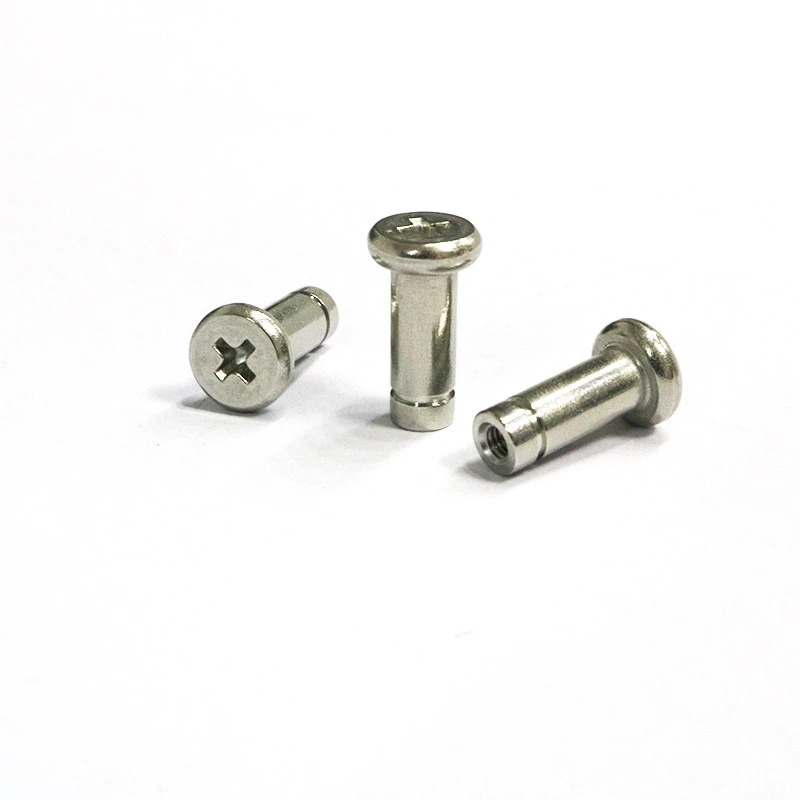

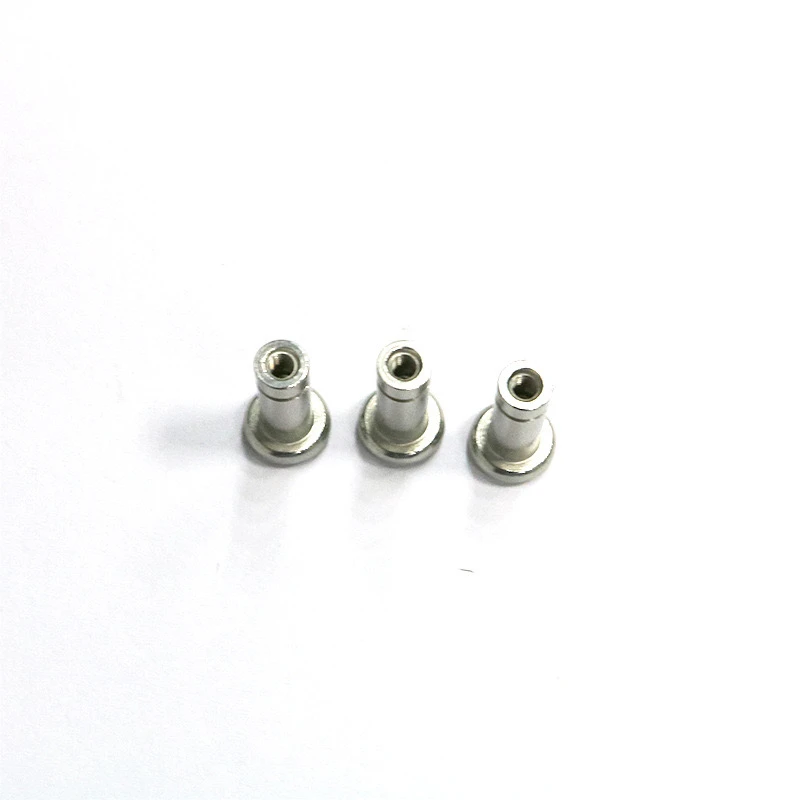

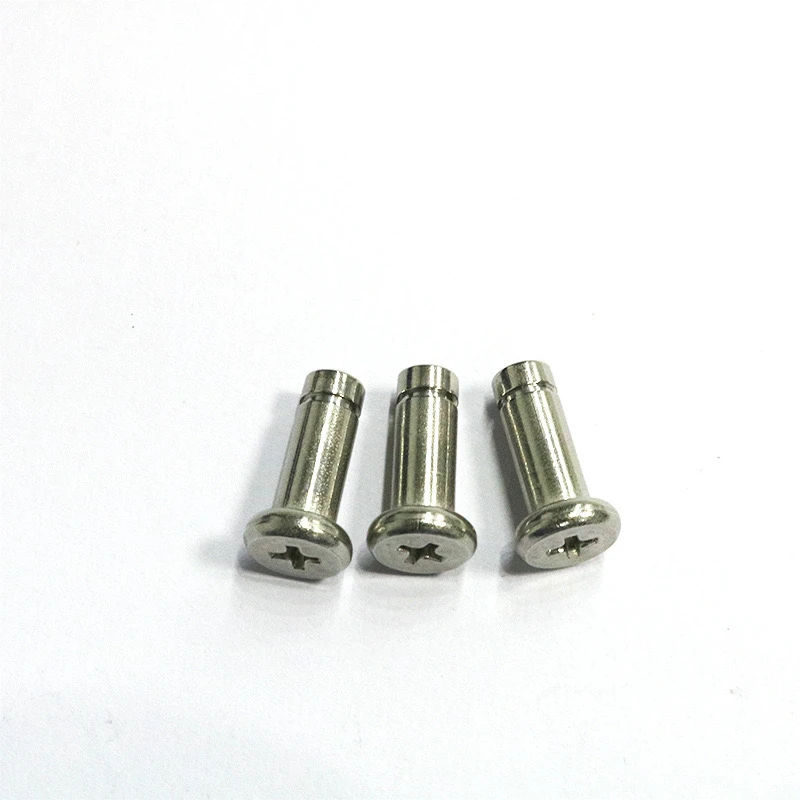

فولاد ضد زنگ 304 پین شکاف دار صلیب صلیبیک اتصال دهنده چند منظوره است که معمولاً برای موقعیت یابی مکانیکی ، تثبیت محوری یا با یک حلقه نگهدارنده برای دستیابی به عملکرد ضد قطره ای استفاده می شود .}} استیل 304 پین شلخته شده صلیب یک اتصال مکانیکی دقیق.} زیر دامنه قابل تنظیم {5.}}}}}
1. الزامات مواد
مواد:فولاد ضد زنگ 304(استاندارد ASTM A276/A479) ، و صدور گواهینامه مواد.
مقاومت در برابر خوردگی: نیاز به گذراندن تست اسپری نمکی ، مورد مشترک 48 48- ساعت تست اسپری نمک خنثی ، بدون زنگ زدگی قرمز .
سختی: HRB 70-90 ، می تواند مطابق با هدف تنظیم شود ، باید ذکر شود .
2. ابعاد و تحمل
قطر: مطابق با تقاضا ، تحمل ± 0. 01mm.
طول: محدوده سفارشی سازی 5mm ~ 100mm ، تحمل ± 0. 05 میلی متر.
مشخصات شکاف صلیب: عرض شکاف 0. 5mm ~ 2mm ، عمق 0.3mm ~ 1.5 میلی متر (باید نقاشی یا شماره استاندارد ارائه شود).
Chamfer Flat Head: پیش فرض 0 . 2mm × 45 درجه است که می تواند با توجه به وضعیت نیز تنظیم شود.
3. الزامات فرآیند
تصفیه سطح: پیش فرض جلا دادن روشن ، شن و ماسه ای اختیاری یا درمان انفعال.
پردازش Notch: برش لیزر یا فرز دقیق برای اطمینان از عدم وجود برس و تقارن کمتر از یا مساوی با 0. 02 میلی متر.
عملیات حرارتی: درمان محلول یا بازپرداخت دمای پایین با توجه به نیاز . انتخاب می شود
4. تأیید عملکرد
تست گشتاور: شکافهای متقاطع باید در برابر گشتاور محکم تر از یا مساوی با 1. 5n · m (قابل تنظیم با اندازه) مقاومت کنند.
صافی: کمتر از یا مساوی با 0 . 03mm/100mm.
5. علامت گذاری و بسته بندی
علامت گذاری: علامت گذاری لیزر (ماده ، شماره دسته ای و موقعیت مورد استفاده باید مذاکره شود) .
بسته بندی: کاغذ ضد Rust + جعبه کف ، 100 ~ 500 قطعه در هر کادر (مقدار قابل تنظیم).
6. خدمات اضافی
گزارش آزمون: گزارش های تست اندازه ، مواد و سختی های شخص ثالث را ارائه دهید.
نمونه ها: 5 ~ 5 نمونه پس از پرداخت 30 ٪ سپرده از قبل ارائه می شود و تولید انبوه پس از تأیید انجام می شود.
7. یادداشت ها: نقشه های دقیق یا مدل های 3D (فرمت مرحله/IGS) . اگر پارامترها مشخص نشده باشند ، آنها مطابق با استانداردهای صنعت عمومی اجرا می شوند {3 {3}.
این نوع پین به تعادل بین موقعیت یابی با دقت بالا ، نگهداری راحت و سازگاری با محیط زیست از طریق ترکیبی از طراحی ساختاری و خصوصیات مواد.} این یک راه حل کارآمد برای انتقال مکانیکی و اتصال. است.
