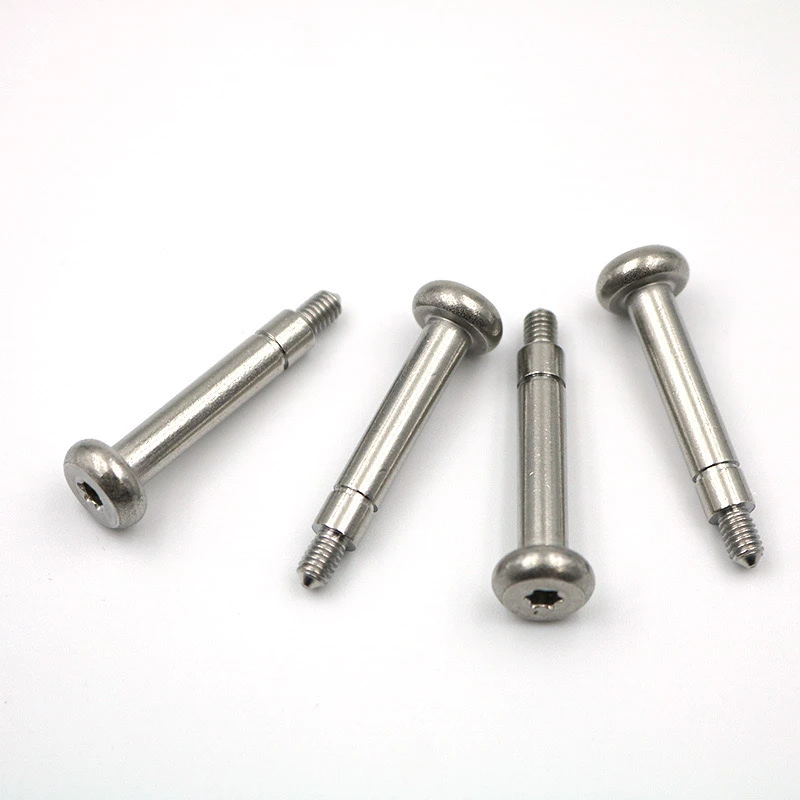

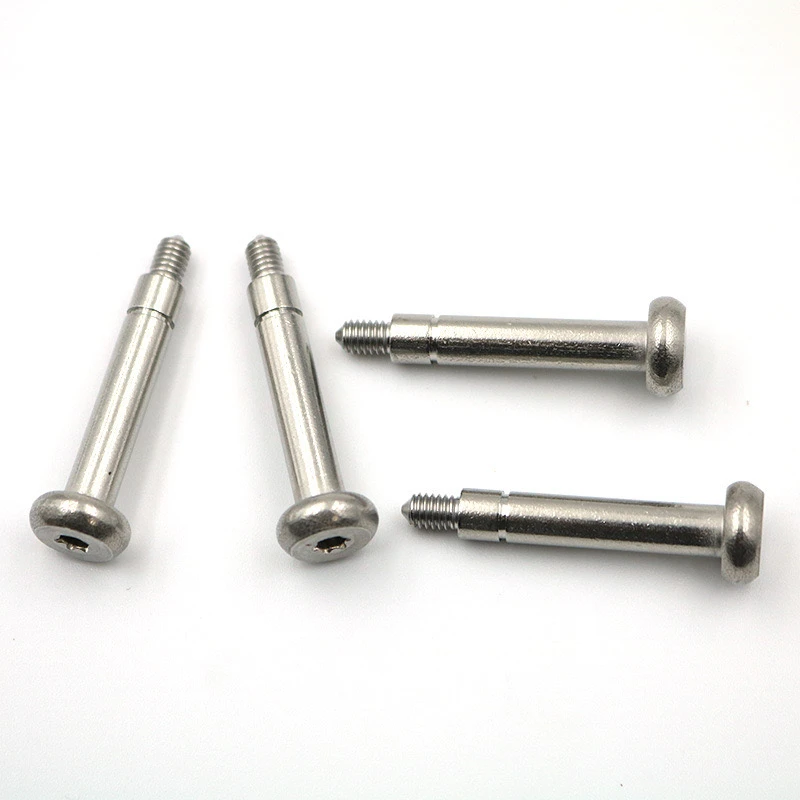

304 فولاد ضد زنگسر تابه ، دم شکوفه آلو ، پیچ های 6-32/m3/m4 ایالات متحده (از جمله طراحی مرحله شکاف T10/T15) اتصال دهنده های متنوع هستند. در زیر یک راه حل فنی دقیق برای سفارشی سازی آنها آورده شده است.
1. تأیید پارامتر اساسی
استاندارد مواد: 304 فولاد ضد زنگ (درجه A2) ، مطابق با استانداردهای ASTM F593/AISI. تست اسپری نمکی بزرگتر از یا مساوی 96H است.
مشخصات مختلط موجود: موضوع 6-32 ایالات متحده ، متریک M3 و M4 (نقل قول جداگانه لازم است). طول نخ به طور پیش فرض به قطر 2 برابر و قابل تنظیم است.
ii. الزامات خاص سر
سر تابه ، ساختار کامپوزیت شکوفه آلو

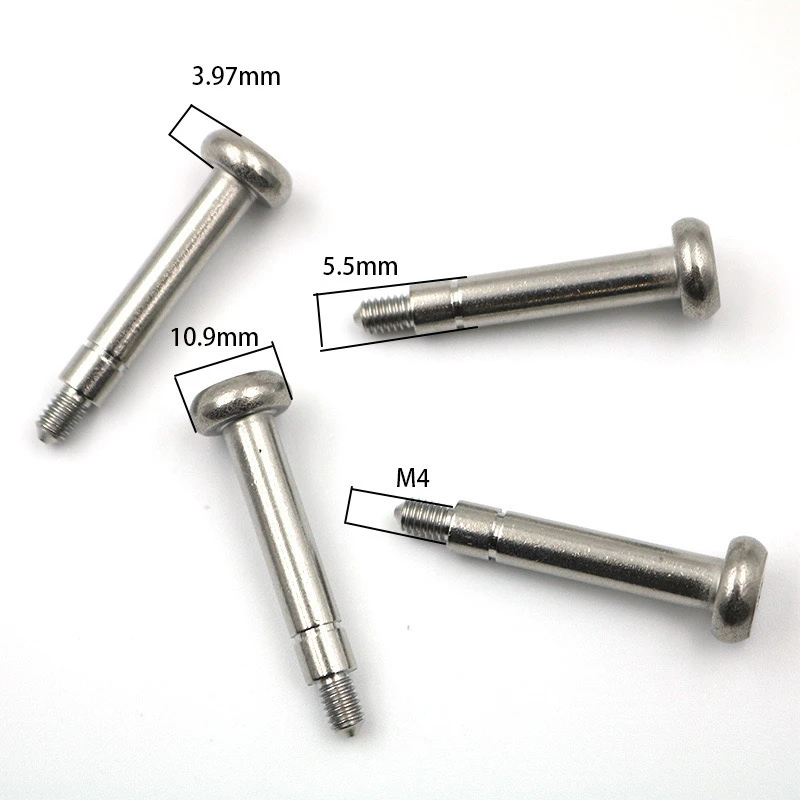

قطر سر تابه: φ6.5 میلی متر ± 0.1 برای 6-32 ، φ5.5 میلی متر برای M3 ، φ7mm برای M4
نوع شیار شکوفه قلم: T10 (2.74 میلی متر در آپارتمان) / T15 (3.27 میلی متر در آپارتمان) ، با عمق شیار بیشتر از یا برابر با 1.2 برابر قطر پیچ موجود است.
iii ویژگی های اصلی دم
طراحی دم اشاره شده: زاویه سرب 30 درجه 2 درجه ، با یک انتهای مسطح 0.2 میلی متر در نوک حفظ می شود تا از آسیب جلوگیری شود.
مرحله شیار: عرض زیر سطح 0.8-1mm ، زاویه انتقال مرحله کمتر از یا برابر با 0.2 میلی متر. بخش های ساقه صیقلی غیرقانونی مجاز است.
IV گزینه های تصفیه سطح
پایان استاندارد
صیقلی
غیرفعال (مطابق با ASTM A967)
به روزرسانی های اختیاری: آبکاری نیکل (5-8μm) ، پوشش تفلون (12-15μm).
V. کنترل کیفیت
موارد آزمون:
Thread Go/No-Go Gauge (Go/No-Go)
تست گشتاور سر (6-32 میلی متر باید به 4.5 نانومتر برسد)
نمونه گیری تست اسپری نمکی
گواهینامه لازم است
گزارش مواد (از جمله محتوای NI/CR)
بیانیه رعایت ROHS/REACH
vi بسته بندی و تحویل
بسته بندی استاندارد:
بسته بندی داخلی: کاغذ ضد زنگ + کیسه PE
بسته بندی بیرونی: کارتن (1000 قطعه/کارتن ، وزن ناخالص کمتر از یا برابر با 15 کیلوگرم)
خدمات سفارشی سازی:
مارک لیزر (مکان/محتوا را می توان سفارشی کرد)
نسبت مخلوط قابل مذاکره (به عنوان مثال ، نسبت شیار T10/T15)
vii یادداشت ها
زمان تحویل: توسعه قالب: 7 روز کاری (مشخصات جدید)
گزارش مواد (از جمله محتوای NI/CR)
بیانیه رعایت ROHS/REACH
vi بسته بندی و تحویل
بسته بندی استاندارد:
بسته بندی داخلی: کاغذ ضد زنگ + کیسه PE
بسته بندی بیرونی: کارتن (1000 قطعه/کارتن ، وزن ناخالص کمتر از یا برابر با 15 کیلوگرم)
خدمات سفارشی سازی:
مارک لیزر (مکان/محتوا را می توان سفارشی کرد)
نسبت مخلوط قابل مذاکره (به عنوان مثال ، نسبت شیار T10/T15)
vii یادداشت ها
زمان تحویل: توسعه قالب: 7 روز کاری (مشخصات جدید)
زمان سرب تولید: 15-20 روز
حداقل مقدار سفارش:
مشخصات استاندارد: 5000 قطعه/طراحی
مشخصات ویژه: 10،000 قطعه یا بیشتر
توصیه می کنیم نقشه هایی را برای تأیید ابعاد کلیدی زیر ارائه دهید:
① تحمل انتقال بین قطر مرحله و قطر موضوع اصلی
② حداقل ضخامت دیواره بین سوکت هگزالوبولار و لبه بیرونی سر
③ به طول مستقیم دم اشاره شده نیاز دارد
از طریق طرح فوق ، این پیچ به طور قابل توجهی از پیچ های معمولی مسطح در کارآیی ، قابلیت اطمینان و سازگاری پیشی می گیرد و آن را به یک راه حل ترجیحی برای مونتاژ دقیق تبدیل می کند.
