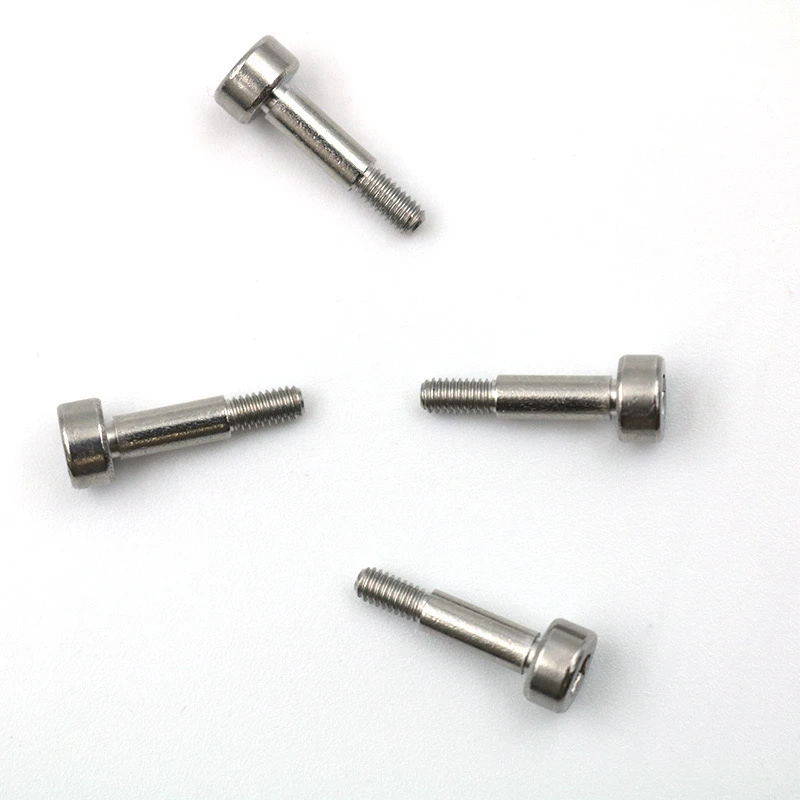

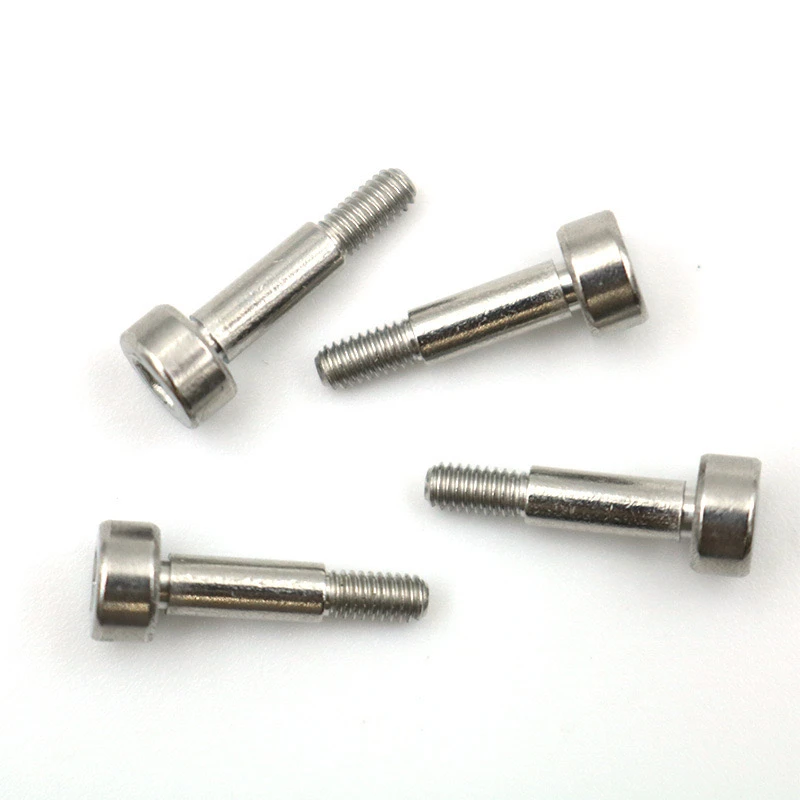

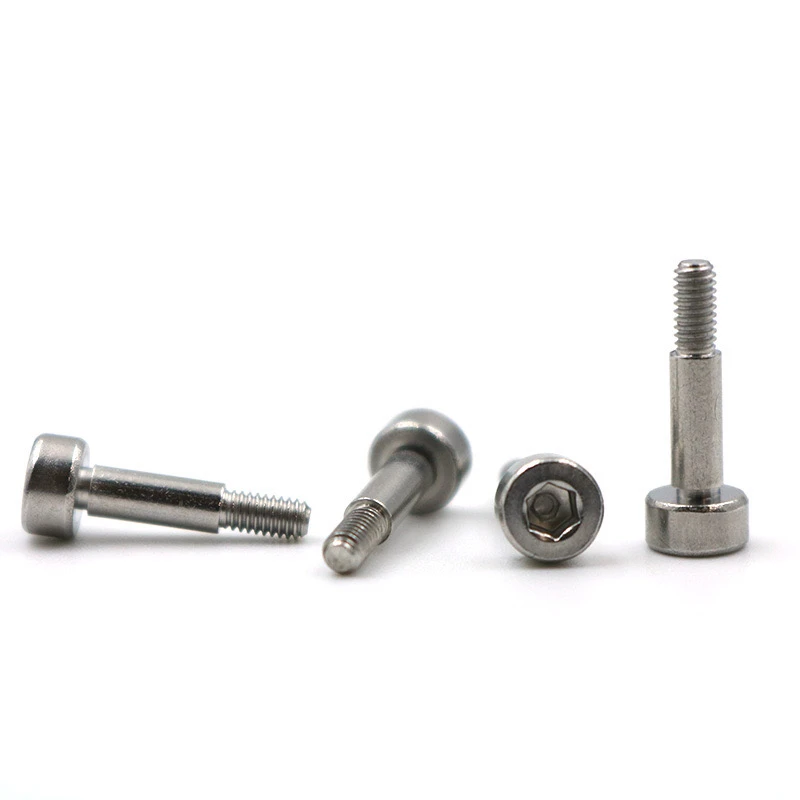

2-56 UNCپیچ سر سوکت شش ضلعی استیل ضد زنگیک اتصال دهنده دقیق است که در اطراف شانه شافت طراحی شده است. این برای برنامه های مونتاژ مناسب است که نیاز به موقعیت یابی ، محدود کردن یا خصوصیات مکانیکی ویژه دارند. در زیر شرح مفصلی از نیازهای سفارشی آن آورده شده است.
1. الزامات اساسی پارامتر
مشخصات موضوع: 2-56 UNC.
مواد: موجود در فولاد ضد زنگ 304/316 ، با درجه مقاومت زنگ زدگی مشخص شده است. موادی مانند آلیاژ تیتانیوم و فولاد آلیاژ نیز موجود است.
تصفیه سطح: انفعال ، آبکاری نیکل ، الکتروپولیش ، پوشش PTFE و غیره
ii. ویژگی های ساختاری
سر طراحی
مشخصات سوکت شش ضلعی: 0.05 "یا قابل تنظیم.
قطر سر: استاندارد 4.0 میلی متر (قابل تنظیم).
ارتفاع سر: 2.0 میلی متر (باید با عمق سوکت شش ضلعی مطابقت داشته باشد).
شانه/شانه لاستیکی
قطر میله صیقلی: φ2.5 میلی متر ± 0.02 میلی متر (باید از قطر نخ اصلی بزرگتر باشد).
ارتفاع مرحله: 1.5 میلی متر (تحمل 0.05 میلی متر ± مورد نیاز).
عملکرد توقف: یک انتقال صاف بین سطح مرحله و نخ را تضمین می کند و به عنوان یک توقف مکانیکی عمل می کند.
طول موضوع: قابل تنظیم بر اساس الزامات مونتاژ (به عنوان مثال ، 5 میلی متر ، 8 میلی متر و غیره).
طول کل: برای مشخص شدن (به عنوان مثال ، 12 میلی متر ، از جمله سر ، میله جلا و اجزای نخ).
iii الزامات فرآیند کلیدی
استانداردهای تحمل: میله صیقلی: تحمل H7.
موضوع: مطابق با استاندارد ANSI B1.1 ، بازرسی Go/No-Go Gauge.
متمرکز: انحراف بین میله جلا و محور نخ کمتر از یا مساوی با 0.03 میلی متر.
سطح سطح: میله جلا: RA کمتر از یا مساوی با 0.8μm (چرخش یا سنگ زنی آینه). موضوع: RA کمتر از یا مساوی با 1.6μm.
عملیات حرارتی: در صورت لزوم سختی را نشان دهید (به عنوان مثال ، 316 محلول فولادی ضد زنگ ، HRC 22-28).
IV آزمایش و صدور گواهینامه
موارد بازرسی کامل: تحمل ابعادی ، موضوع Go/No-Go ، نقص سطح (ترک/برس).
موارد بازرسی نقطه: تست اسپری نمک (به عنوان مثال ، اسپری نمکی خنثی 48 ساعته) ، تجزیه و تحلیل طیفی مواد.
صدور گواهینامه: یک گزارش تست کیفیت مواد (MTC) و یک گزارش تست ویژگی های مکانیکی (به عنوان مثال ، مقاومت کششی بیشتر از یا مساوی با 700MPa) تهیه کنید.
V. روش بسته بندی و تحویل بسته بندی: سینی تاول (ضد خراش) ، کیسه خلاء (آنتی اکسیداسیون) یا مطابق نیاز مشتری.
شناسایی برچسب: تعداد دسته ای ، مواد ، مشخصات ، کمیت.
حداقل مقدار سفارش: 500-1000 قطعه (قابل مذاکره برای آزمایش های کوچک).
زمان سرب: 15-20 روز (منوط به تأیید مشکل قالب/فرآیند).
vi یادداشت ها
الزامات ویژه: در صورت استفاده در محیط های با درجه حرارت بالا/خورنده ، برای تنظیم مواد یا فرآیند ، به اعلان پیشرفته نیاز است.
تأیید ترسیم: نقشه های CAD یا طرحواره با ابعاد کلیدی توصیه می شود.
مرحله نمونه اولیه: 3-5 نمونه برای تأیید ابعاد و عملکرد ارائه شده است.
اطلاعات فوق را می توان بر اساس سناریوی واقعی کاربرد (به عنوان مثال ، تجهیزات پزشکی ، ابزارهای دقیق) تصفیه کرد. توصیه می شود با جزئیات تأمین کننده مانند الزامات بار و روش مونتاژ ارتباط برقرار کنید (به عنوان مثال ، تداخل تداخل نیاز به تنظیم تحمل میله صیقلی دارد).
