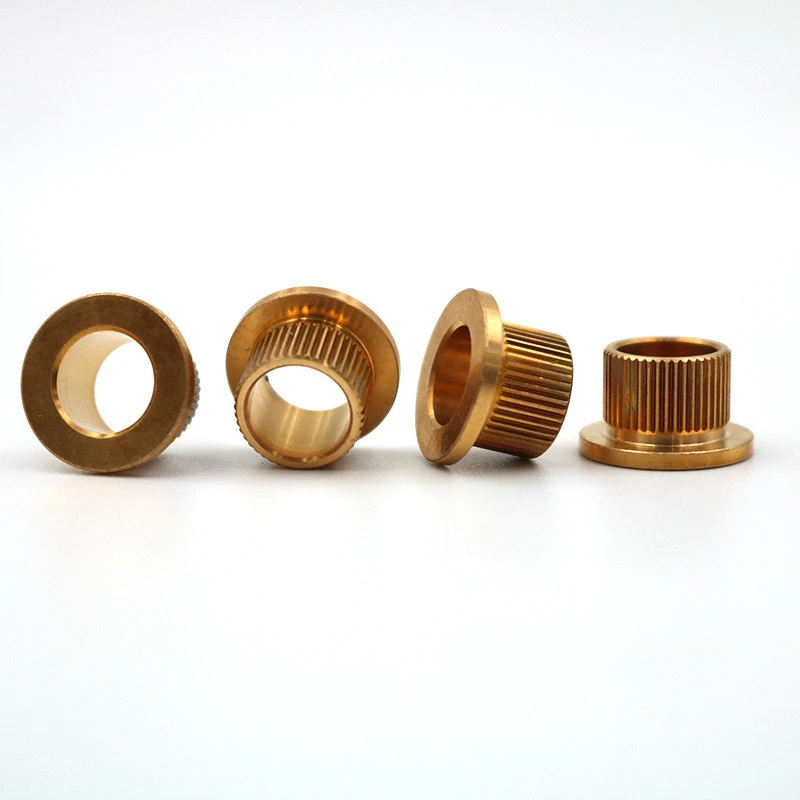

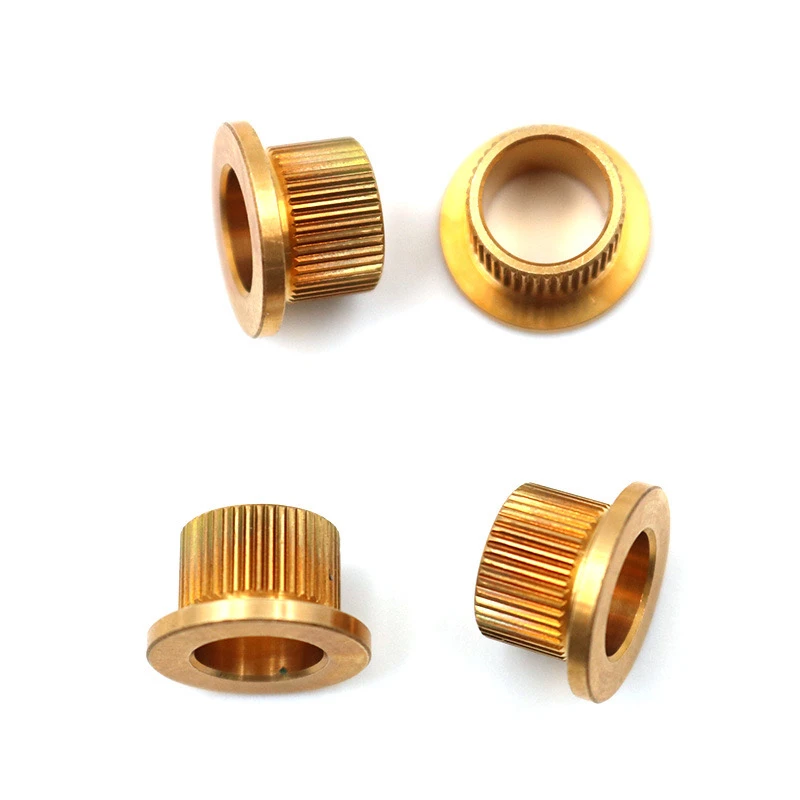

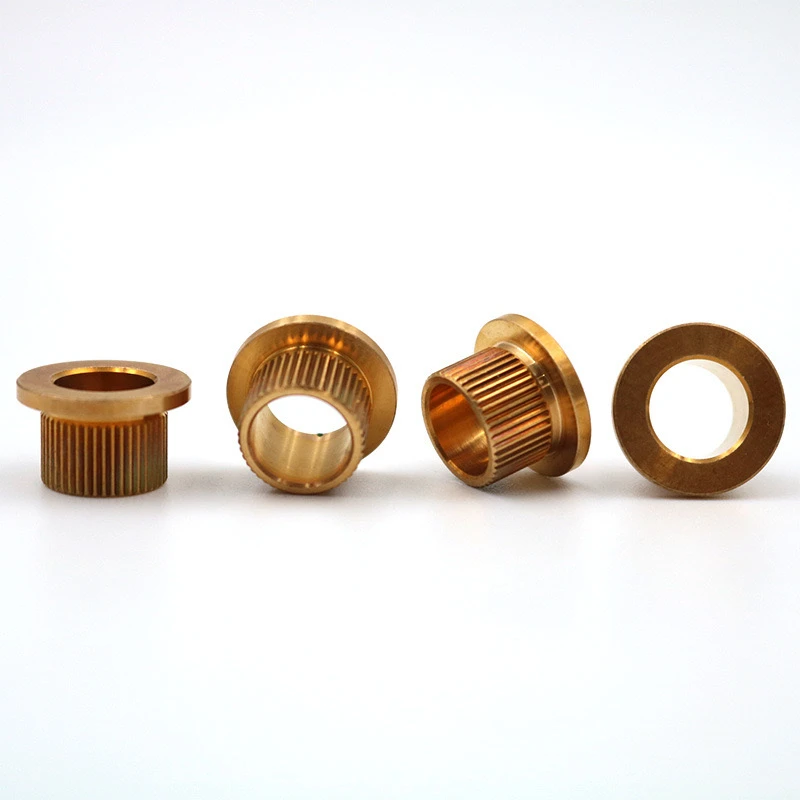

یک قدم برنجی گره خوردهFlange Rivet یک پرچ مخصوص طراحی شده است که شامل چندین ویژگی ساختاری و کاربردی است. توابع و ویژگی های اصلی آن را می توان به طور سیستماتیک به شرح زیر خلاصه کرد {{1}
1. الزامات سفارشی سازی پارامتر اصلی
مشخصات مادی
مواد: برنج H62 یا H65 ، برنج سرب C3604 نیز می تواند برای بهبود عملکرد برش انتخاب شود
سختی: HRB55-75 ، وضعیت عملیات حرارتی باید مشخص شود
مقاومت کششی: بیشتر یا مساوی با 300MPa ، درجه نظامی بیشتر از یا مساوی 400mpa نیاز دارد
ابعاد ساختاری
طراحی مرحله: قطر سر D =1.5-2.0 × قطر میله D ، ارتفاع مرحله H =0.3-0.5 D
نوع Knurling: Knurling Mesh ، Tooth Pitch 0.6-1.2 MM
لبه فلنج: چمرف 45 درجه یا فیله R0.2 (آنتی برون)
درمان سطحی
آبکاری: نیکل اختیاری ، قلع یا درمان انفعال
الزامات خاص: آبکاری نیکل شیمیایی برای سناریوهای مقاومت در برابر خوردگی بالا مناسب است
ii .نقاط اصلی کنترل فرآیند
عنوان سرد زندگی بیشتر از یا مساوی با 500 ،000 بار ، Coaxiality: کمتر از یا مساوی با 0.05 میلی متر
پردازش Knurling: فشار شعاعی: 3-5 kn ، دستگاه زایمان دو چرخ
استانداردهای تست
موارد کلیدی: Runout دایره سر کمتر از یا مساوی با 0.1 میلی متر ، یکپارچگی مشخصات دندان Knurling بیشتر از یا مساوی 90 ٪
برنامه نمونه برداری: GB/T2828.1 II سطح AQL1.0
III . پیشنهادات سازگاری برنامه
تطبیق شرایط کار
محیط ارتعاش: توصیه می شود که در قسمت پشت فلنج سرتاسر اضافه کنید
الزامات رسانا: اولویت بندی درمان غیرفعال غیر پیتری
راهنمایی نصب
محاسبه نیروی پرچین: F =0.6 × σb × AS (σb قدرت ماده است ، همانطور که سطح مقطع است)
تحمل سوراخ هیئت مدیره: تطبیق سطح H11 توصیه می شود
IV . فرآیند خدمات سفارشی
اسکله فنی
لازم برای تهیه:
نمودار مقطع مونتاژ (علامت گذاری مواد و ضخامت قطعات مجاور)
گزارش آزمایش محیط زیست (مانند الزامات تست اسپری نمک)
چرخه نقل قول
طی 3 روز یک راه حل ارائه دهید (کمتر از 1 ، قطعات000)
هزینه قالب: ￥ 800-2 ، 000 (می تواند در قیمت واحد گنجانده شود)
ضمانت تحویل
گزارش تمام اندازه قطعه اول ، از جمله داده های اسکن سه بعدی)
ضمانت دسته ای (از جمله تجزیه و تحلیل طیف مواد)
V . جلوگیری از خرابی مشترک
Knurling and Kliding: زمین را به بیش از 1.0 میلی متر افزایش دهید
ترک خوردگی فلنج: تغییر شکل عنوان سرما را کمتر از یا مساوی با 65 ٪ کنترل کنید
خوردگی گالوانیک: از تماس مستقیم با آلیاژ آلومینیوم خودداری کنید
این راه حل هم امکان سنجی تولید و هم قابلیت اطمینان کاربرد را در نظر می گیرد و وزن پارامتر را می توان با توجه به شرایط کار خاص تنظیم کرد . توصیه می شود برای تأیید سازگاری .}}} intiledation یک نمونه تست نمونه تهیه کنید.
این طرح از طریق بهینه سازی هماهنگ مواد و سازه ها ، بین عملکرد ، قابلیت اطمینان و هزینه فرآیند به تعادل می رسد و برای نیازهای دقیق مونتاژ تجهیزات کوچک و متوسط. مناسب است
