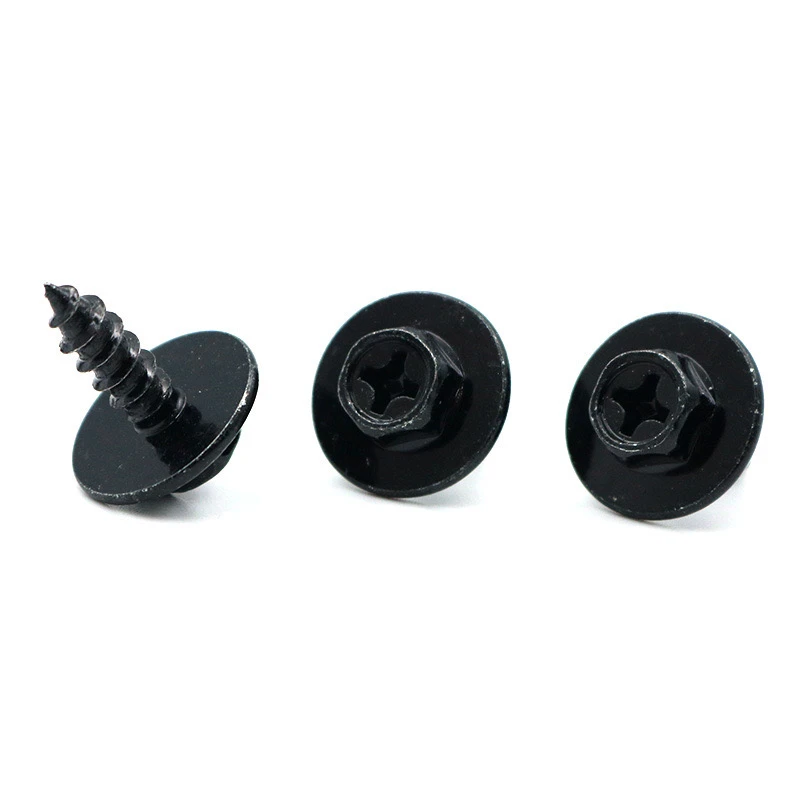

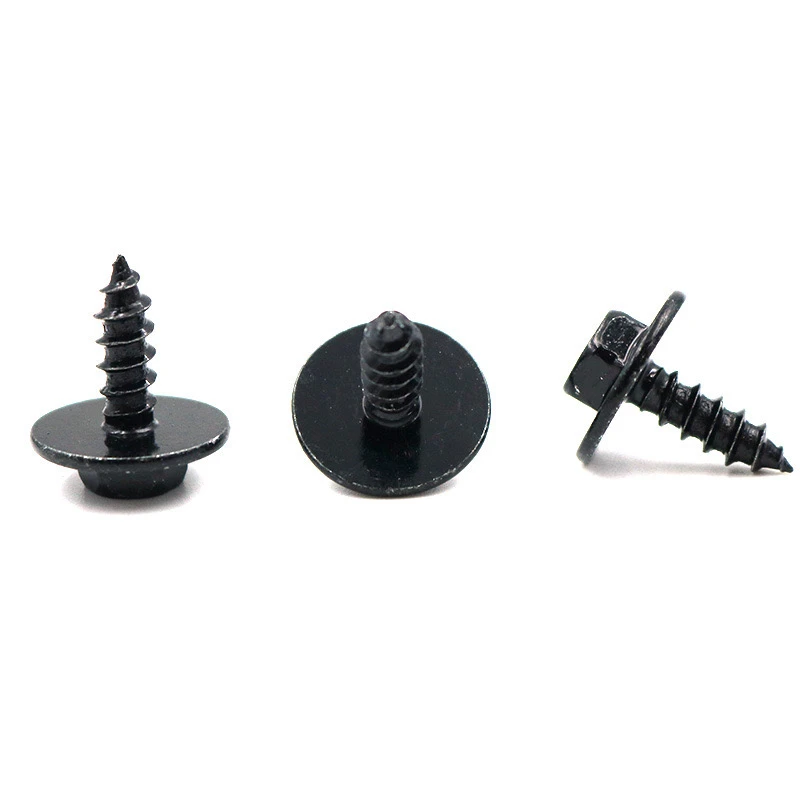

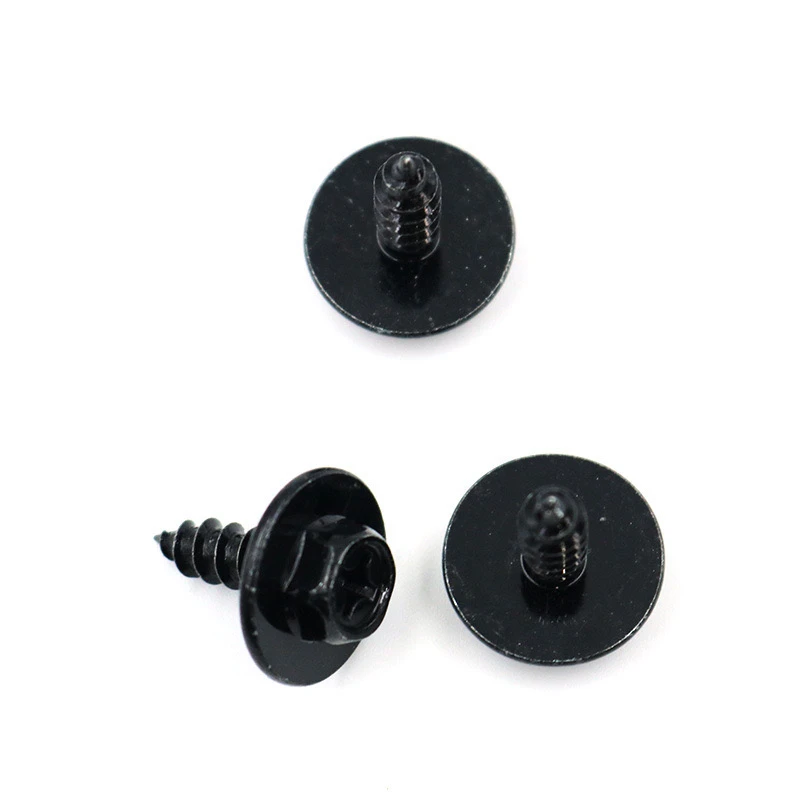

این روی فولادی کربن بدون استاندارد و بدون استانداردپیچ خود ضربه شش ضلعی آلیاژبا یک واشر بزرگ بزرگ سیاه یک بستر با کارایی بالا است. در زیر توضیح مفصلی در مورد نیازهای سفارشی آن ، تعادل جزئیات فنی با عملی ارائه شده است.
I. الزامات اساسی پارامتر
مادی
درجه فولاد کربن: SCM435.
تصفیه سطح: برقی آلیاژ روی-نیکل (ضخامت 8-12μm) + انفعال سیاه (آزمایش اسپری نمکی خنثی 72 ساعته).
طراحی ساختاری
سر پیچ: شش ضلعی خارجی (ابعاد سراسر مسطح مطابق با ترسیم مشتری ؛ 10 ٪ بزرگ برای افزایش گشتاور توصیه می شود).
واشر یکپارچه: واشر فراری بزرگ (قطر بیرونی 1.5 برابر سر پیچ ، ضخامت 1.2-1.5 میلی متر ، چمبر مورد نیاز برای محافظت از خراش).
موضوع: خود ضربه زدن (ST4.2-ST6.3 توصیه می شود ، مشخصات موضوع با توجه به GB/T 5280).
تحمل های بعدی
طول کل 0.1 میلی متر ، ارتفاع سر 0.05 میلی متر ± ، صافی واشر کمتر از یا برابر با 0.03 میلی متر.
ii. نکات کلیدی در فرآیند جعل سرماخوردگی
طراحی قالب: از قالب فولادی تنگستن استفاده کنید ، با 3-4 مراحل تشکیل: Preforming → Extrusion Head → Forming Washer → نورد نخ.
نقشه های قالب برای تأیید برای جلوگیری از ترک خوردگی در مفصل بین واشر و سر مورد نیاز است.
کنترل پردازش
سرعت جعل سرد: 150-200 قطعه در دقیقه ، سختی مواد آنیل شده HRB 75-85.
GO/NO-GOE بازرسی مورد نیاز پس از نورد نخ.
نقشه های قالب برای تأیید برای جلوگیری از ترک خوردگی در مفصل بین واشر و سر مورد نیاز است.
کنترل پردازش
سرعت جعل سرد: 150-200 قطعه در دقیقه ، سختی مواد آنیل شده HRB 75-85.
GO/NO-GOE بازرسی مورد نیاز پس از نورد نخ.
iii درمان و عملکرد سطح
برقی آلیاژ روی-نیکل
ترکیب: Zn-NI 12-15 ٪.
فرآیند انفعال سیاه: انفعال عاری از کروم ، اختلاف رنگ ΔE کمتر از یا برابر با 1.5.
تست عملکرد
آزمایش گشتاور: بدون شکستگی در 80 ٪ از مقدار استاندارد.
خطر آغوش هیدروژن: برای 4 ساعت پس از آبکاری در 200 درجه پخت و برای از بین بردن هیدروژن پخت.
IV بسته بندی و تحویل
روش بسته بندی
بسته بندی داخلی: کاغذ ضد Rust + سینی تاول (100 قطعه در هر سینی) ؛ بسته بندی بیرونی: کارتن ضد آب (10 سینی در هر جعبه).
الزامات سند
گزارش مواد (SGS) ، گزارش تست اسپری نمک و گزارش بازرسی با اندازه کامل (CPK بیشتر از یا برابر با 1.33) را ارسال کنید.
V. یادداشت ها
زمان سرب سفارشی سازی: توسعه قالب: 15 روز + تولید: 10 روز (دسته اول) ؛ تولید انبوه زمان منجر به مذاکره می شود.
حداقل مقدار سفارش: 5000 قطعه (قابل مذاکره).
الزامات ویژه: نیاز به صدور گواهینامه ROHS/REACH باید از قبل مشخص شود.
راه حل فوق جزئیات فنی را با امکان سنجی تولید متعادل می کند. پارامترها را می توان بر اساس نیازهای واقعی تنظیم کرد. توصیه می کنیم برای بهینه سازی بیشتر طراحی ، نقشه های نمونه یا سناریوهای برنامه را ارائه دهید.
