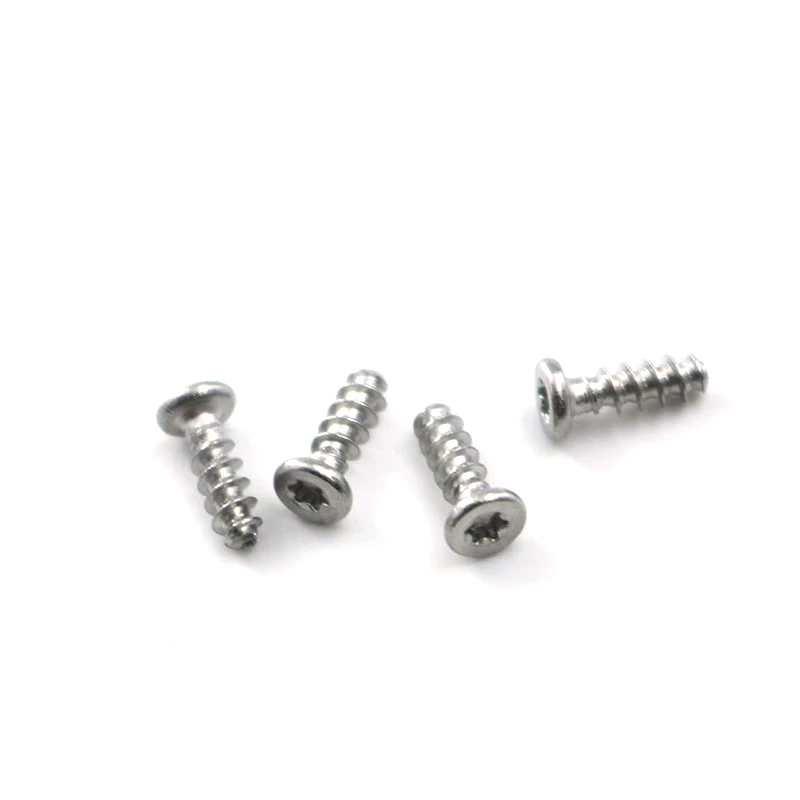

Thin - سر ، Torx K2 ، K2.5 ، K3 ، K4 و K5 Plastic Self {{6} tapping پیچ های ضربه زدن به ویژه برای محصولات پلاستیکی طراحی شده اند. آنها دارای یک سر نازک با یک سوراخ داخلی Torx هستند. در زیر اطلاعات مفصلی در مورد سفارشی کردن سر نازک- ، سری Torx K داخلی ارائه می دهدپیچ های خود - ضربه زدن.
نازک - سر ، سری Torx k داخلیپیچ های خود - ضربه زدن
نوع: پیچ ضربه زدن به خود-
نوع سر: سر کابین نازک
ضخامت سر برای سرهای پیشخوان استاندارد پایین تر از استاندارد است ، و به یک اثر بهتر پیشخوان و ظاهر نرم تر در قطعات پلاستیکی دیواری نازک {{0}.
نوع شیار: فیلیپس
شیار PH2 (مناسب برای K4 و پایین) ترجیح داده می شود. برای اندازه های بزرگتر مانند K4.5 و K5 ، شیار PH3 را می توان برای گشتاور بیشتر در نظر گرفت.
نوع موضوع: K - نوع ، همچنین یک موضوع خاص پلاستیک {1}. این دستگاه دارای یک رشته گسترده ، نخ های بلند ، تیز و زاویه تاج واضح تری است که باعث می شود بدون ایجاد ترک خوردگی داخلی ، نفوذ به پلاستیک را آسان تر کند. این پیچ ها دارای یک نقطه حفاری خود - هستند ، به طور معمول BP یا نوع C را تایپ می کنند و امکان ضربه سریع بدون سوراخ های خلبان حفر شده را فراهم می کنند.
مواد هدف: پلاستیک های مختلف مهندسی و ترموپلاستیک سختی-.
ii. پارامترهای اصلی سفارشی
اینها مشخصات فنی اساسی هستند و باید به وضوح در نقاشی مشخص شوند.
قطر اسمی: K2: 2.0mm ، K2.5: 2.5mm ، K3: 3.0mm ، K4: 4.0mm ، K5: 5.0mm. تحمل: 0.02 میلی متر ±.
طول: به طول کل اشاره دارد. استانداردهای اندازه گیری باید مشخص شود.
قطر سر: مطابق با سری k - نازک - read استاندارد یا ترسیم مشتری. زاویه Countersunk باید مطابقت داشته باشد.
ضخامت سر: کمتر از ضخامت سر استاندارد ملی/آلمانی. این یک نیاز مهم است و برای جلوگیری از نفوذ یا بلند کردن صورت پشت در اجزای دیواری نازک {1}.
زمینه نخ: مطابق با استاندارد سری K - ، قسمت بزرگ موضوع یک ویژگی اصلی پیچ های نوع K - است که یک چنگال قوی را فراهم می کند. مواد: فولاد کربن (1010/1008) ، یک انتخاب استاندارد برای هزینه کم.
تصفیه سطح: روی سفید طبیعی ، پیشگیری از زنگ زدگی اساسی و ظاهر مرتب. سایر پایان ها ، مانند روی و آبکاری نیکل دوست سازگار با محیط زیست ، در دسترس هستند ، اما این هزینه را تحت تأثیر قرار می دهد.
خصوصیات مکانیکی: مطابق با استانداردهای GB/T 3098.5 یا ISO 7049 ، به طور معمول ST2.2 یا 4.8 ، با سختی HV270-HV400. برای اتصال قطعات پلاستیکی به اندازه کافی قوی است و در برابر پیچاندن مقاومت می کند.
iii الزامات فنی ویژه (در صورت لزوم حذف شده/اضافه شده است)
الزامات تست اسپری نمکی: درمان سطح روی سفید ، تست اسپری نمک خنثی برای حداقل 48 ساعت ، بدون زنگ زدگی سفید ، 72 ساعت ، بدون زنگ زدگی قرمز.
رعایت ROHS/REACH: کلیه مواد (بدنه پیچ ، آبکاری) باید مطابق با مقررات EU ROHS باشند ، و باید یک گزارش آزمایش حزب- سوم ارائه شود.
بسته بندی: سینی تاول/بسته بندی رول/کیسه + جعبه کاغذ. به مخلوط کردن و محافظت از خراش نیاز به ضد- دارد.
شناسایی و قابلیت ردیابی: یک برچسب در قسمت بیرونی کارتن قرار می گیرد و نشانگر نام محصول ، مشخصات ، کمیت و تعداد دسته ای برای تسهیل قابلیت ردیابی تولید است.
V. الزامات قابل تحویل
نقشه های محصول 2D: در قالب های PDF و DWG ، از جمله تمام ابعاد کلیدی ، تحمل ، مواد ، درمان های سطح ، استانداردهای فنی و سایر اطلاعات.
نمونه ها: قبل از شروع اولین دسته از تولید انبوه ، حداقل 50 نمونه از هر مشخصات برای تأیید (ابعاد ، ظاهر و آزمایش مونتاژ آزمایشی) ارائه می شود.
گزارش آزمون: گزارش بازرسی مقاله اول - ، از جمله بازرسی کامل بعدی ، گزارش تست اسپری نمک و گزارش مواد ارائه می شود.
حداقل مقدار سفارش و زمان تحویل باید به وضوح تعریف شود.
هسته این سفارشی سازی ترکیبی از "سر نازک" و "K - type type type thread پلاستیک است." سر نازک مسائل زیبایی شناختی و ساختاری را در فضاهای محدود و طرح های دیواری نازک- حل می کند. نخ k {4} type از پیچ سریع به مواد پلاستیکی ، مقاومت بالا-} مقاومت و مقاومت در برابر ترک عالی اطمینان می دهد.
بنابراین ، این فقط یک پیچ ساده نیست ، بلکه یک راه حل اتصال کارآمد ، قابل اعتماد و دقیق است که برای صنعت محصولات پلاستیکی مدرن ، به ویژه الکترونیک مصرفی و صنایع لوازم خانگی مناسب است.
