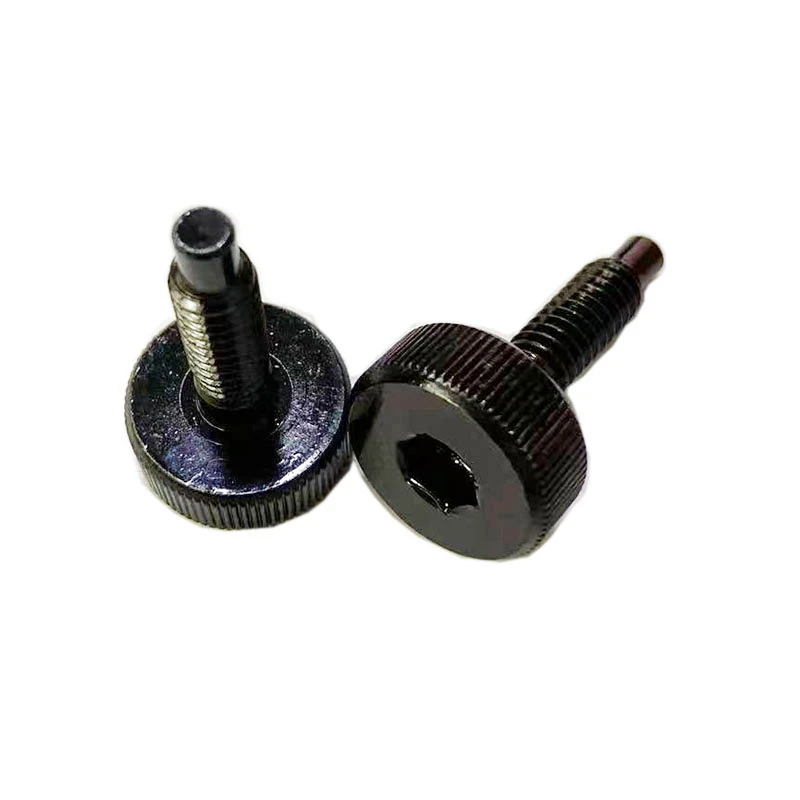

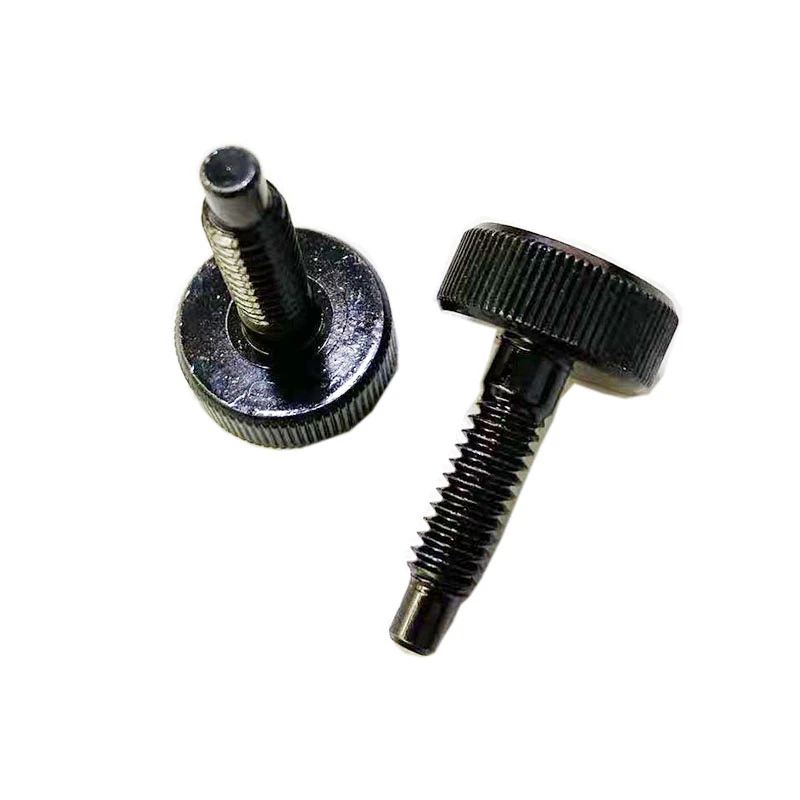

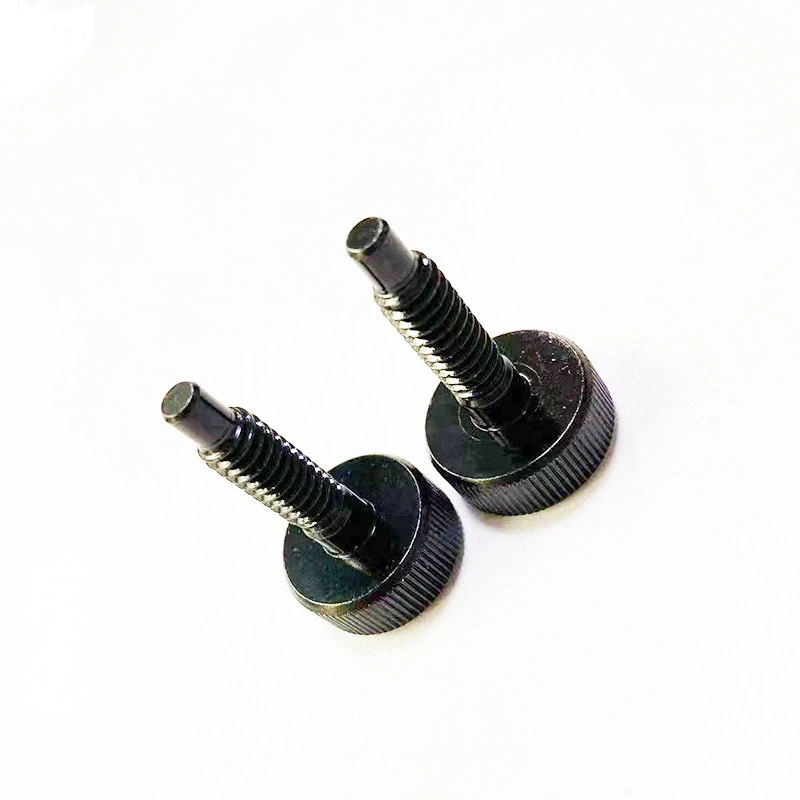

چند ایستگاه سردپیچ شش ضلعی کشیده مستقیم آمریکایییک اتصال دهنده مکانیکی دقیق است که با استحکام بالا ، نصب مناسب و خصوصیات ضد لغزش.} شرح زیر شرح مفصلی از نیازهای شخصی سازی آن است ، که هم نقاط فنی و هم امکان سنجی تولید را در نظر می گیرد.
1. الزامات پارامتر اصلی
استانداردها و مواد
مشخصات استاندارد: ASME ASME B18 . 3 یا استانداردهای مشخص شده با مشتری.
گزینه های متعارف: فولاد ضد زنگ 304 یا 316 ، فولاد کربن درجه 8 {5} 8} 8 یا درجه 10.9 ، گالوانیزه یا نیکل.
الزامات ویژه: برنج ، آلیاژ تیتانیوم .
ابعاد و تحمل ها
مشخصات موضوع: سری UNC/UNF ، معیارهای پذیرش GO و No-Goge باید مشخص شود {{1}
اندازه سر: سوراخ شش ضلعی با توجه به اندازه کلید ASME B {{0}
پارامترهای Knurling: Knurling مستقیم ، توصیه می شود0.8-1.2 mm pitch ، افزایش قطر بیرونی 0.1-0.3 mm .
الزامات پردازش
عنوان سرد: پردازش چند ایستگاه برای اطمینان از اینکه همبستگی بین سر و میله کمتر از یا برابر با 0. 05 میلی متر است.
عملیات حرارتی: فولاد کربن باید دچار تسویه شود ، و فولاد ضد زنگ می تواند به صورت اختیاری تحت درمان با محلول قرار گیرد .
تصفیه سطح: ضخامت پوشش ، زمان تست اسپری نمک .
2. جزئیات کلید سفارشی
طراحی Knurling: خطوط مستقیم محوری (برای جلوگیری از خطوط متقاطع بر روی احساس) ، طول ناحیه زایمان بیشتر از یا مساوی با 1. 5 برابر قطر پیچ.
تست ضد لغزش: گزارش آزمایش گشتاور مورد نیاز است (مانند گشتاور محکم دستی بیشتر از یا مساوی با 0 . 5n · m).
ساختار سر
عمق شش ضلعی: حداقل 1. 2 برابر اندازه کلید شش ضلعی ، و یک فیله فرآیند 0.3 میلی متر در پایین محفوظ است تا از ترک خوردگی جلوگیری شود.
Chamfering: لبه سر باید چمدان شود {{0} mm برای جلوگیری از خراش های مونتاژ .
الزامات خاص
علامت گذاری: علامت گذاری لیزر روی سر .
بسته بندی: بسته بندی سینی تاول ضد خراش ، مقدار در هر جعبه به 1000 قطعه/5000 قطعه. تقسیم می شود
III . کنترل و تحویل کیفیت
موارد آزمایش
موارد کلیدی: موضوع Go/No-Go ، تست سختی ، چسبندگی زانویی.
نسبت بازرسی: بازرسی کامل قطعه ، نمونه گیری دسته ای .
پشتیبانی از اسناد: گزارش مواد ، نمودار جریان فرآیند ، گزارش بازرسی با اندازه کامل ، نیاز به ارائه.
IV . جلوگیری از مشکل مشترک
انتخاب مواد: برای جلوگیری از ترک خوردگی .}}}}}}
فروپاشی دندان Knurling: تنظیم فشار و فرآیند آنیل را تنظیم کنید .
دقت موضوع: فرایند نورد موضوع را بعد از عنوان سرد اضافه کنید تا تحمل تصحیح .}
v . پیشنهادات ارتباطی تأمین کننده
به وضوح نقشه ها را ارائه می دهد ، و ابعاد و تحمل های کلیدی باید علامت گذاری شود .
به گزارش آزمایش قالب نیاز دارید (از جمله تخمین زندگی قالب) .
مذاکره در مورد شرایط دست زدن به محصول معیوب .
