نحوه نصب درج گرما

روش تعبیه آجیل برنجی در قسمت های پلاستیکی
آجیل برنجی را می توان با استفاده از روشهای مختلف از جمله درج قالب ، فشار داغ ، درج اولتراسونیک و فشار خون در قسمت های پلاستیکی تعبیه کرد. در میان اینها ،جاسازی ذوب گرممتداول ترین و گسترده ترین روش است که به طور معمول با یک دستگاه ذوب گرم یا آهن لحیم کاری برقی دستی انجام می شود.

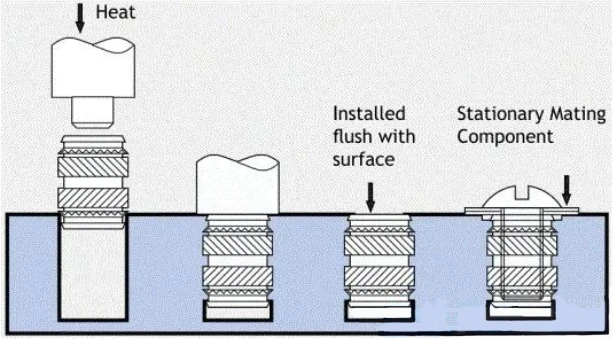

در تعبیه ذوب گرم ، مهره برنجی تا دمای معینی گرم می شود و پلاستیک را نرم می کند و سپس وارد آن می شود. این روش در حالی که مقاومت در برابر کشش و گشتاور عالی را ایجاد می کند ، استرس داخلی نسبتاً کمی ایجاد می کند.

دستگاه درج آجیل با ذوب گرم - اصل کار

دستگاه ازاصل همجوشی گرمایش برقی، کنترل دقیق دما در ترکیب با دستگاه های مکانیکی برای دستیابی به تعبیه. این خصوصاً برای محصولاتی که جوشکاری ، شکل نامنظم یا اندازه نسبتاً بزرگ هستند ، مناسب است.
از آن برای جوشکاری پلاستیکی ، تعبیه مهره ، پرچ و کاربردهای مشابه استفاده می شود.

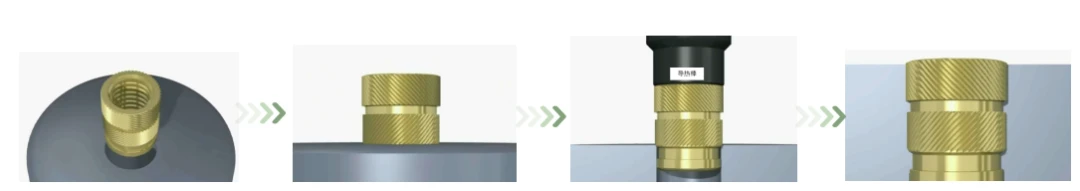

فرآیند درج آجیل با ذوب گرم

تغذیه ارتعاش
اپراتور فقط در ابتدای هر شیفت ، باید تعداد لازم آجیل برنجی را در فیدر ارتعاش بارگیری کند. این سیستم به طور خودکار آجیل های بی نظم را در یک دنباله منظم قرار می دهد. حداکثر سرعت تغذیه می تواند به 200 قطعه در دقیقه برسد.

گرمایش و تغذیه
آجیل از فیدر ارتعاش خارج می شود و به یک لوله درجه حرارت بالا (با تنظیمات دمای قابل تنظیم) می کشید. پس از گرم شدن در منطقه گرمایش ، آنها به سر دستگاه تغذیه می شوند و آماده درج هستند.

تعبیه
آجیل از قبل گرم شده توسط سر دستگاه به محفظه پلاستیکی فشرده می شود. دمای درج را می توان تنظیم کرد و از یک محدود کننده موقعیت یابی استفاده می شود.

حرکت
محورهای X ، Y و Z از طریق کنترل برنامه ریزی شده دقیقاً هدایت می شوند.

پارامترهای کنترل کلیدی:

دمای سر فشار داغ

زمان گرم کردن

زمان جاسازی

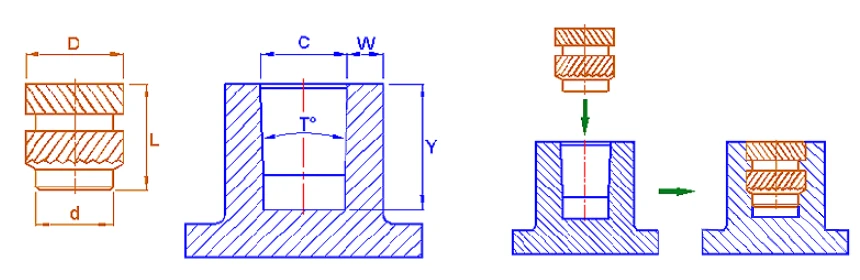

تطبیق سوراخ های پلاستیکی با آجیل

D: قطر بیرونی مهره

L: طول مهره

d: قطر پایه مهره

C: قطر سوراخ پلاستیکی

W: ضخامت دیواره سوراخ پلاستیکی

Y: عمق سوراخ پلاستیکی

درdابعاد (پایه مهره) - که به آن بخش موقعیت یابی نیز گفته می شود - متناسب باCبخش (سوراخ پلاستیکی) قبل از تعبیه. پایین مهرهdبخشی باید کمی کوچکتر از قطر سوراخ داخلی رئیس پلاستیکی باشدCبرای موقعیت یابی

درDابعاد (قطر بیرونی مهره) باCبعد (قطر سوراخ پلاستیکی). به عنوان مثال ، در آجیل تلفن همراه ، قطر سوراخ داخلی پلاستیکی به طور کلی 0.25-0.3 میلی متر کوچکتر از قطر بیرونی مهره است.

درLابعاد (طول مهره) باYبعد (عمق سوراخ پلاستیکی). به طور معمول ، عمق سوراخ 0.5-1.0 میلی متر عمیق تر از طول مهره برای تهیه یک مخزن رزین است.

W(ضخامت دیوار) به طور کلی باید 0.8-1.0 میلی متر یا بیشتر باشد. هرچه اندازه مهره بزرگتر باشد ، ضخامت دیواره مورد نیاز بیشتر می شود.

مزایا و کاربردهای آجیل ذوب گرم

مزایای:

مونتاژ آسان و جداسازی

مقاومت بالا و مقاومت در برابر گشتاور

موضوعات قابل استفاده مجدد با عملکرد قفل قوی

الزامات مهارت اپراتور پایین ، بست قابل اعتماد

صرفه جویی در فضا در طراحی طول

طراحی سوراخ ساده

مناسب برای برخی از شرایط درجه حرارت بالا

برنامه ها:
آجیل برنجی با ذوب گرم به طور گسترده ای در الکترونیک ، سخت افزار ، پلاستیک ، روشنایی ، اسباب بازی ها ، وسایل بهداشتی ، مبلمان ، وسایل پزشکی و تجهیزات ورزشی مورد استفاده قرار می گیرد.

مثالها شامل:

محفظه های پلاستیکی لپ تاپ

محفظه دستگاه GPS

محفظه روتر

محورهای تلفن همراه

محفظه دستگاه های ارتباطی بی سیم

وسایل پلاستیکی لوازم خانگی

قطعات خودرو

دریچه

سوئیچ های الکتریکی
