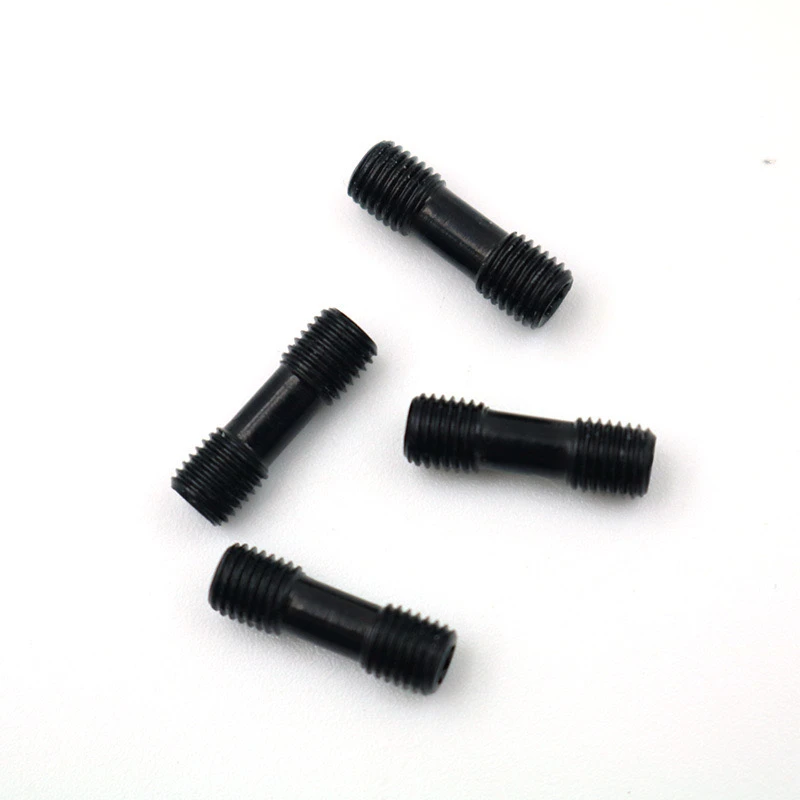

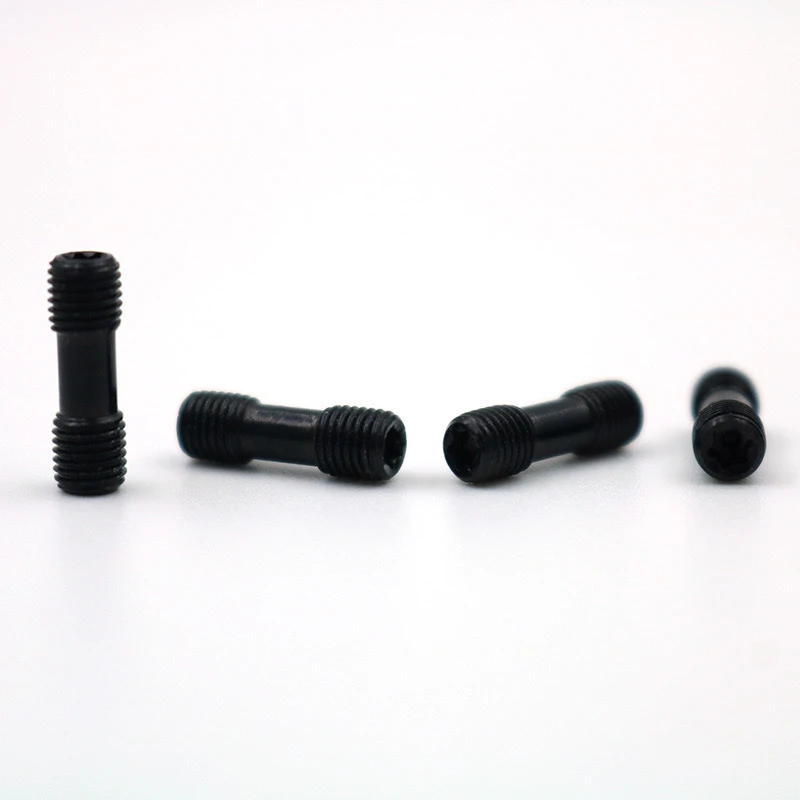

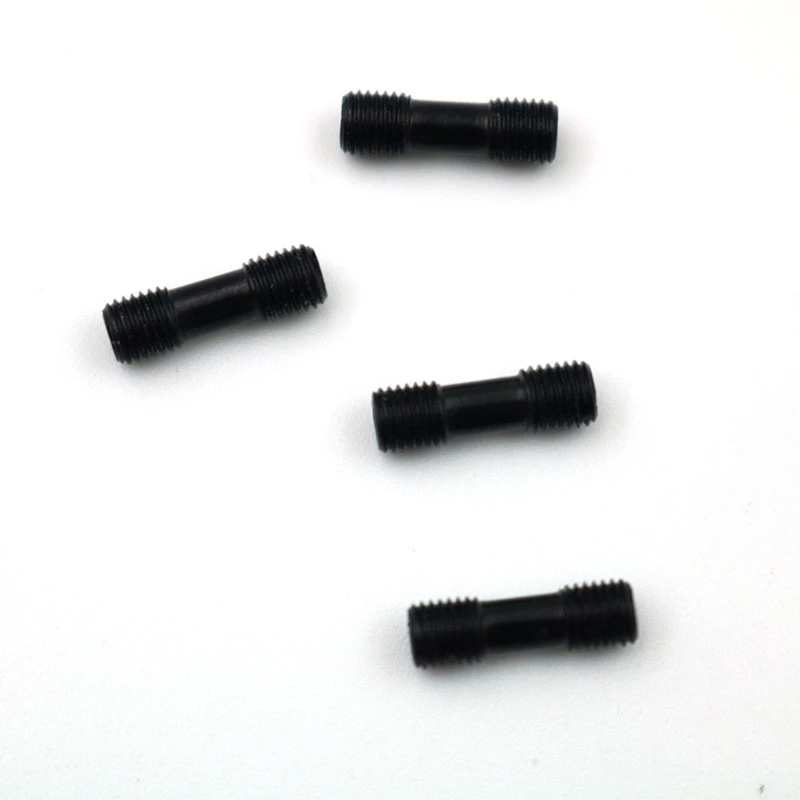

پیچ های دو طرفه غیر استاندارد(M5/M6/M8) در سطح 12.9 سطح CNC Torking Tool Tool لوازم جانبی نوار ابزار عمدتاً برای اتصالات با استحکام بالا بین نوار ابزار چرخش و تیغه ، دارنده ابزار یا سایر لوازم جانبی استفاده می شود. در زیر توضیحی در مورد استفاده از آن است.
1. استفاده از پیچ های دو طرفه غیر استاندارد
طراحی دو سر: مشخصات موضوع در هر دو انتها متفاوت است و امکان اتصال اجزای اندازه های مختلف را برای رفع محدودیت های فضا یا مسائل سازگاری فراهم می کند.
سفارشی سازی غیر استاندارد: با توجه به نیازهای ویژه ساختار نوار ابزار برای اطمینان از تطبیق دقیق طراحی شده است.
2. مراحل استفاده و اقدامات احتیاطی
تأیید انتخاب
تطبیق نخ: مشخصات نخ را در هر دو انتهای پیچ تأیید کنید (مانند انتهای M5 تیغه را به هم وصل می کند و انتهای M6 به نوار ابزار ثابت است).
طول و قدرت: طول غیر استاندارد باید با عمق سوراخ نوار ابزار سازگار باشد ،و پیچ های سطح 12.9باید مجهز به یک طراحی ضد شکر باشد.
فرآیند نصب
تمیز کردن سوراخ نخ: از هوای فشرده شده یا یک برس برای از بین بردن پرونده های آهن و لکه های روغن در سوراخ نوار نوار ابزار استفاده کنید.
روغن کاری موضوع: برای کاهش اصطکاک و جلوگیری از جوش سرد ، مقدار کمی از گریس دی سولفید مولیبدن را بمالید.
کنترل پیش بارگذاری: از آچار گشتاور برای محکم کردن مطابق با استاندارد استفاده کنید تا از فشار بیش از حد و ایجاد لغزش نخ جلوگیری کنید.
1. استفاده از پیچ های دو طرفه غیر استاندارد
پیچ های دو طرفه غیر استاندارد عمدتاً برای اتصالات با استحکام بالا بین میله های ابزار چرخشی و تیغه ها ، دارندگان ابزار یا سایر لوازم جانبی استفاده می شوند. ویژگی های آن عبارتند از:
12.9 مقاومت بالا درجه: مقاومت کششی به 1220MPA می رسد ، مناسب برای سناریوهای ماشینکاری با بار و پر سرعت CNC.
طراحی دو سر: مشخصات مختلف موضوع در هر دو انتها (مانند M5/M6/M8) ، برای اتصال اجزای اندازه های مختلف برای حل محدودیت های فضا یا مشکلات سازگاری استفاده می شود.
سفارشی سازی غیر استاندارد: با توجه به الزامات ویژه ساختار نوار ابزار (مانند طول ، عمق نخ) برای اطمینان از تطبیق دقیق طراحی شده است.
2. مراحل استفاده و اقدامات احتیاطی
تأیید انتخاب
تطبیق نخ: مشخصات نخ را در هر دو انتهای پیچ تأیید کنید (مانند انتهای M5 متصل به تیغه و انتهای M6 ثابت به نوار ابزار).
طول و استحکام: طول غیر استاندارد باید با عمق سوراخ نوار ابزار سازگار باشد و پیچ های درجه 12.9 باید مجهز به طراحی ضد شکر باشند.
فرآیند نصب
تمیز کردن سوراخ های نخ: از هوای فشرده شده یا یک برس برای از بین بردن پرونده های آهن و لکه های روغن در سوراخ های نخ نوار ابزار استفاده کنید.
روغن کاری موضوع: برای کاهش اصطکاک و جلوگیری از جوش سرد ، مقدار کمی از گریس دی سولفید مولیبدن را بمالید.
کنترل پیش بارگذاری: از آچار گشتاور برای محکم کردن مطابق با استاندارد استفاده کنید تا از فشار بیش از حد و ایجاد لغزش نخ جلوگیری کنید.
اقدامات ضد سوزنی
کاربرد چسب موضوع: چسب نخ مقاوم در برابر درجه حرارت بالا (مانند Loctite 262) می تواند در شرایط درجه حرارت بالا اعمال شود تا از شل شدن لرزش جلوگیری شود.
قفل آجیل دوتایی: اگر سازه اجازه می دهد ، یک مهره قفل می تواند به یک انتهای پیچ اضافه شود.
نگهداری و بازرسی
بازرسی منظم: بررسی کنید که آیا پیچ بعد از هر 8 ساعت پردازش ، به ویژه در شرایط برش سنگین ، شل است.
استاندارد تعویض: بلافاصله هنگامی که سایش نخ ، لغزش سر یا تغییر شکل کششی پیدا می شود ، جایگزین کنید.
iii رسیدگی به مشکل مشترک
سوء استفاده از موضوع: هنگامی که پیچ های غیر استاندارد با موقعیت سوراخ مطابقت ندارند ، برای جلوگیری از پیچیدن اجباری و آسیب به نوار ابزار ، باید نقاشی مورد بررسی قرار گیرد.
شکستگی پیچ: نقص بیش از حد مبهم یا مواد را بررسی کنید و به پیچ های ضد زنگ زدگی با آبکاری نیکل یا درمان سیاه و سفید در اولویت داشته باشید.
IV نمونه های سناریوی برنامه
اصلاح نوار ابزار: هنگامی که سوراخ پیچ اصلی M6 است ، اما تیغه باید به M5 وصل شود ، برای انتقال از پیچ های گل میخ M5/M6 استفاده کنید.
مناطق محدود به فضا: پیچ های گل میخ برای ذخیره فضای نصب ، پیچ های سنتی + آجیل را جایگزین می کنند.
از طریق استفاده استاندارد و نگهداری منظم ، پیچ های گل میخ غیر استاندارد می توانند به طور قابل توجهی پایداری و عمر سیستم های ابزار CNC را بهبود بخشند.
