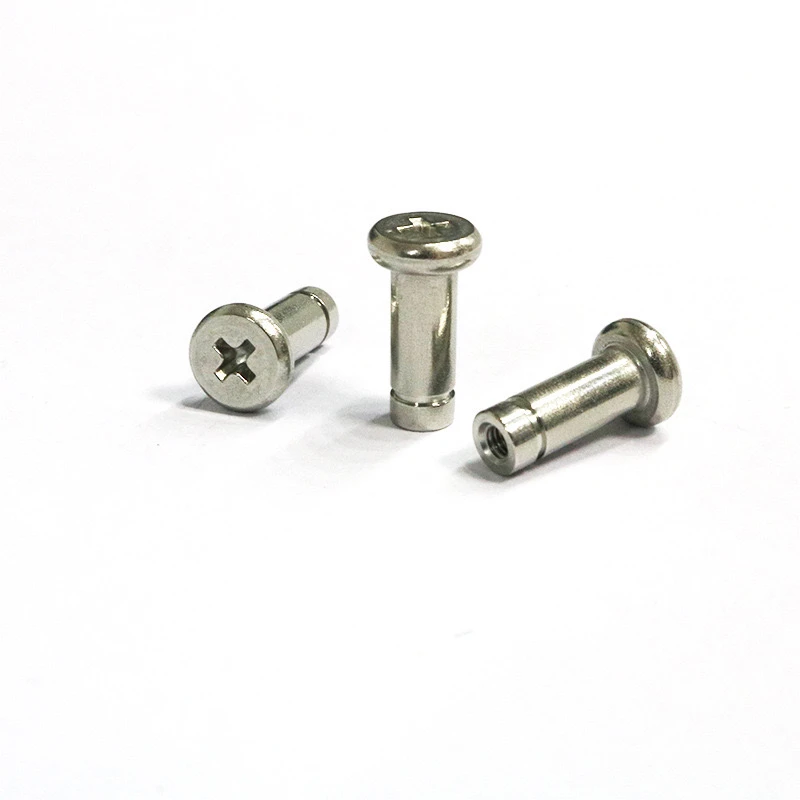

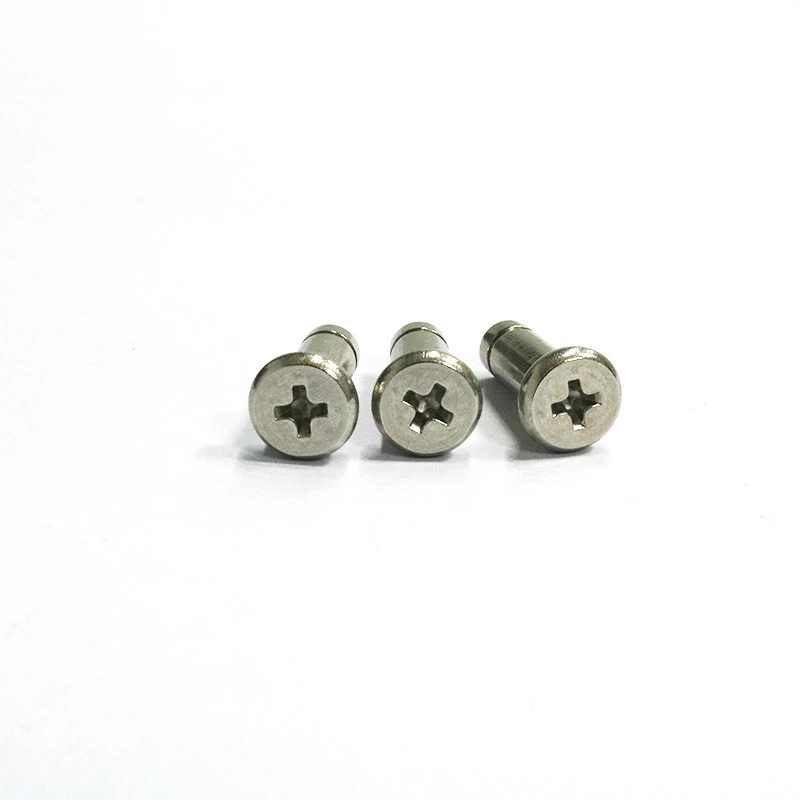

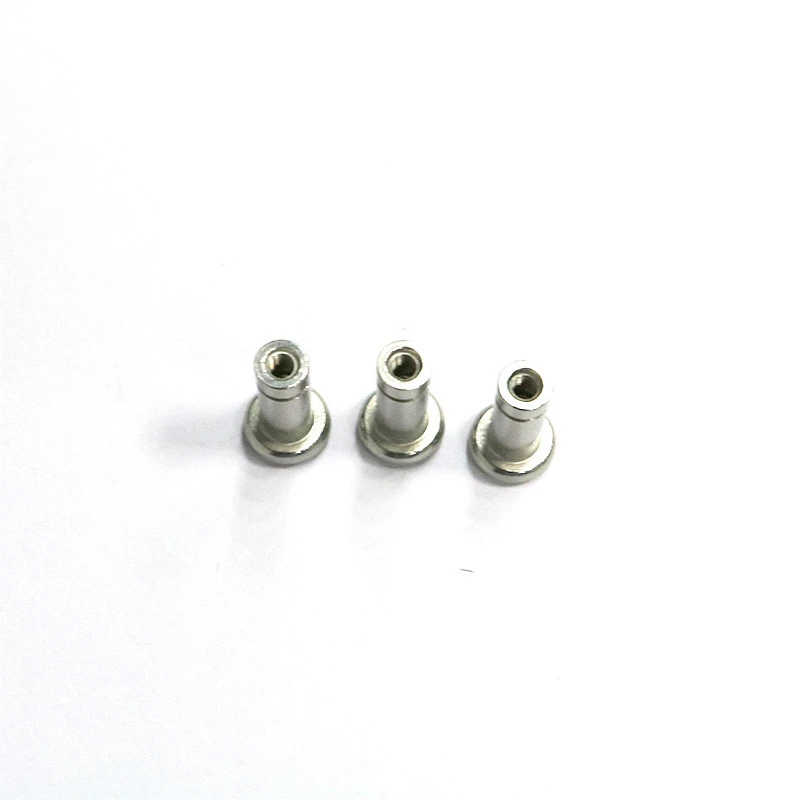

فولاد ضد زنگ 304 پین شکاف دار صلیب صلیبیک اتصال دهنده چند منظوره است که معمولاً برای موقعیت یابی مکانیکی ، تثبیت محوری یا با حلقه ها برای دستیابی به عملکرد ضد قطره ای استفاده می شود. در زیر توضیحات مفصلی در مورد استفاده و اقدامات احتیاطی مرتبط با آن آورده شده است.
1. تجزیه و تحلیل عملکرد مؤلفه
فولاد ضد زنگ 304 ماده: مقاوم در برابر خوردگی ، مقاوم در برابر درجه حرارت بالا ، مناسب برای محیط های مرطوب یا اسیدی.
Cross Flat Head Design: می توان با پیچ گوشتی متقاطع نصب کرد ، سر مسطح یک سطح شستشو را برای جلوگیری از تداخل برآمدگی فراهم می کند.
ساختار شکاف: از شکاف برای نصب حلقه استفاده می شود تا از حرکت محوری پین جلوگیری شود.
ویژگی های گل میخ موقعیت: کنترل دقیق موقعیت مونتاژ ، که اغلب برای تراز کردن سوراخ های شافت یا رفع قطعات چرخان استفاده می شود.
2. مراحل نصب
1. آماده سازی: در صورت لزوم ابزارهای پیچ گوشتی ، انبردست دایره و چکش را تهیه کنید.
بازرسی: تأیید کنید که قطر PIN با قطر سوراخ مطابقت دارد و موقعیت شیار دایره ای با مشخصات حلقه سازگار است.
2. پین را نصب کنید: پین را با سوراخ نصب کنید ، آن را به صورت دستی وارد کنید و به آرامی آن را به حالت از پیش تعیین شده فشار دهید. اگر خیلی محکم است ، مقدار کمی روغن روان کننده را بمالید.
محکم کردن: پین نخ را می توان با پیچ گوشتی متقاطع محکم کرد. برای جلوگیری از آسیب های شدید به شکاف ، پین غیرقانونی باید در جای خود قرار گیرد.
3. نصب حلقه: حلقه های نوع E یا نوع C را انتخاب کنید که با عرض شکاف مطابقت داشته باشد.
روش رفع: برای باز کردن دایره از انبردست Circlip استفاده کنید ، آن را درون شکاف پین قرار دهید و مطمئن شوید که کاملاً تعبیه شده است. در صورت وجود انبردست دایره ای ، می توانید به جای آن از انبردست بینی سوزن استفاده کنید ، اما مراقب باشید که از تغییر شکل دایره جلوگیری کنید.
برنامه موقعیت یابی: در صورت استفاده به عنوان گل میخ ، از قسمت عبور کنید تا ثابت شود و هر دو انتهای آن را با آجیل یا حلقه قفل کنید. در صورت نیاز به تراز دقیق ، می توانید قبل از محکم کردن پیچ های دیگر ، از پین برای موقعیت یابی موقت استفاده کنید.
3. اقدامات احتیاطی
اقدامات ضد سوزنی: پس از نصب دایره ، بررسی کنید که آیا آن را به طور کامل در شکاف قرار داده است و در صورت لزوم چسب نخ را اعمال کنید.
محدودیت بار: مقاومت کششی از جنس استنلس استیل 304 در حدود 520mpa است. از اضافه بار خودداری کنید.
بازرسی تعمیر و نگهداری: به طور مرتب بررسی کنید که آیا دایره دارای خرابی الاستیک است و آیا پین فرسوده یا فاسد شده است.
نکات جداسازی شده: ابتدا دایره را با انبردست حلقه ها بردارید ، سپس از یک کشنده یا پیچ گوشتی برای بیرون کشیدن پین استفاده کنید.
IV سناریوهای برنامه معمولی
سیستم انتقال: موقعیت محوری چرخ دنده ها و قرقره ها را برطرف کنید.
تجهیزات دقیق: قرار دادن بشکه لنز ابزارهای نوری.
فیکسچر خط مونتاژ: پین موقعیت یابی قابل تنظیم سریع.
V. حل مسئله مشترک
Circlip Falls Off: یک دایره الاستیک تر را جایگزین کنید یا یک واشر اضافه کنید.
پین زنگ زدگی: به طور مرتب گریس ضد Rust را بمالید یا به فولاد ضد زنگ 316 ارتقا دهید.
از طریق نصب و نگهداری مناسب ، مؤلفه ها می توانند ثبات و عمر تجهیزات را به میزان قابل توجهی بهبود بخشند. در صورت نیاز به استحکام بالاتر ، استفاده از پین های فولادی ضد زنگ {{0} را در نظر بگیرید.
