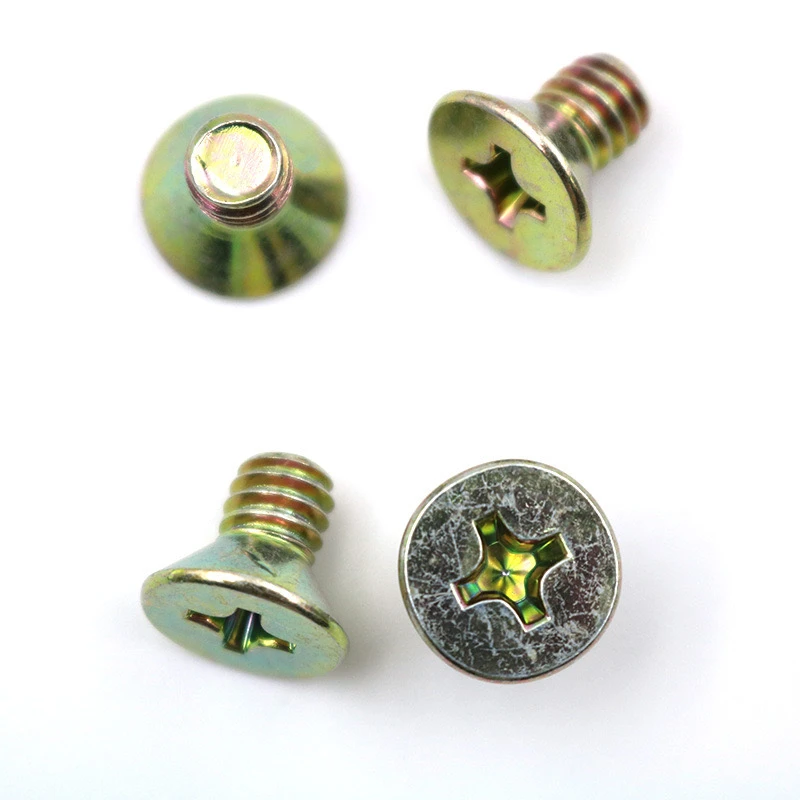

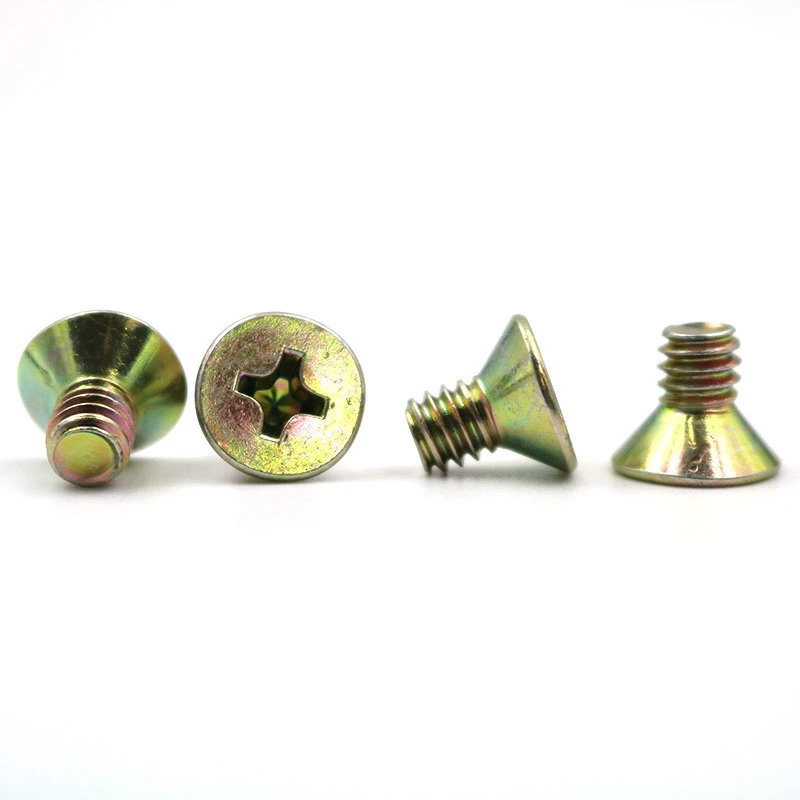

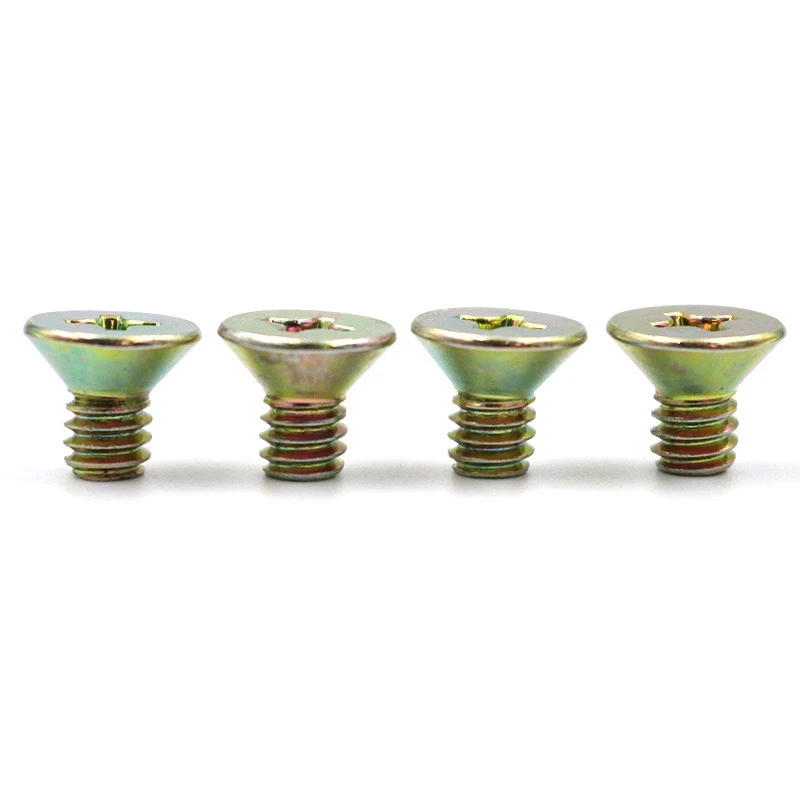

فولاد کربن ، فیلیپس روکش شدهپیچ های دستگاه Countersunkبه طور گسترده در مونتاژ مکانیکی ، تجهیزات الکترونیکی ، مبلمان و سایر زمینه ها استفاده می شود. در زیر راهنمای مفصلی برای استفاده از آنها وجود دارد که نقاط کاربردی کلیدی را برای اندازه های مشترک از M2.5 تا M8 پوشش می دهد.
I. خصوصیات پیچ و سناریوهای کاربردی
ماده و روکش
فولاد کربن: استحکام بالا ، کم هزینه ، مناسب برای مونتاژ مکانیکی عمومی.
روکش روی: مقاومت در برابر زنگ زدگی بهبود یافته ، با ظاهری رنگین کمان ، مناسب برای محیط های داخلی یا کمی مرطوب.
طراحی سر Countersunk: سر پیچ دارای 90 درجه ای است که اجازه می دهد تا بعد از نصب با سطح قطعه کار شستشو شود. برای جلوگیری از تداخل در اجزای دیگر ، باید با یک سوراخ پیشخوان با همان زاویه استفاده شود.
طراحی فیلیپس-اسلات: پیچ گوشتی تطبیق فیلیپس (به عنوان مثال ، PH2 برای M4-M6) برای جلوگیری از لغزش و آسیب به شکاف لازم است.
ii. انتخاب و تطبیق مشخصات
مشخصات گشتاور توصیه شده (N · M) برنامه های معمولی
M2.5: 0.4-0.6 الکترونیک کوچک ، ابزارهای دقیق
M3: 0.7-1.2 نصب تخته مدار ، محفظه های پلاستیکی
M4: 1.5-2.5 مونتاژ لوازم خانگی ، براکت های فلزی
M5: 3.0-5.0 تجهیزات مکانیکی ، فضای داخلی خودرو
M6: 6.0-9.0 اتصالات مؤلفه ساختاری ، نصب موتور
M8: 12-18 ماشین آلات سنگین ، نصب ساختار فولاد
iii مراحل نصب و اقدامات احتیاطی
پیش از حفاری پیشخوان: از یک مته Countersink برای ایجاد یک سوراخ مخروطی (زاویه 90 درجه) استفاده کنید. عمق سوراخ باید اطمینان حاصل کند که سر پیچ به طور کامل نشسته است.
قطر سوراخ مرجع: قطر M4 Countersink ≈ 8.5mm ، M6 ≈ 12mm (برای جزئیات بیشتر به استانداردهای ISO مراجعه کنید).
سازگاری پیچ گوشتی: یک بیت فیلیپس مغناطیسی را ترجیح دهید تا از بیرون آمدن پیچ جلوگیری شود (به عنوان مثال ، PH1 برای M3 ، PH2 برای M5).
عمل محکم کردن
قبل از محکم کردن دست: ابتدا به آرامی در خلاف جهت عقربه های ساعت بچرخید تا نقطه شروع نخ پیدا کنید ، سپس در جهت عقربه های ساعت محکم کنید تا از نخ های کج جلوگیری کنید.
ابزار قدرت: با سرعت کم تنظیم کنید (<500 RPM) and use a torque limiter to prevent overloading.
جلوگیری از شل شدن: در محیط های ارتعاش ، واشرهای بهار را اضافه کنید یا از سیلانت نخ استفاده کنید.
IV عیب یابی مشکلات رایج
لغزش نخ: برای افزایش اصطکاک ، یک پد لاستیکی را در شکاف قرار دهید ، یا یک پیچ گوشتی بزرگتر را امتحان کنید.
حذف زنگ زدگی: WD-40 را اسپری کنید و به مدت 15 دقیقه قبل از اقدام خیس کنید.
سر برجسته: عمق پیشخوان کافی یا اندازه پیچ نادرست را بررسی کنید.
V. توصیه های نگهداری: به طور مرتب از یکپارچگی آبکاری بازرسی کنید. روغن پیشگیری از زنگ زدگی را در محیط های مرطوب بمالید.
از تماس مستقیم با فولاد ضد زنگ یا آلومینیوم خودداری کنید (این ممکن است باعث خوردگی گالوانیک شود).
انتخاب مناسب ، قبل از ماشین سازی دقیق و عملکرد مناسب از عملکرد بهینه این پیچ ها در مونتاژ اطمینان حاصل می کند. برای برنامه های پر بار یا در فضای باز ، توصیه می شود که به پیچ های استیل یا نیکل روکش شده به آن ارتقا دهید.
