شش ضلعیپیچ های سوکتبا طراحی نیم رشته یک اتصال دهنده مکانیکی رایج است. در زیر نحوه استفاده از پیچ های سوکت شش ضلعی فنجان توضیح داده شده است. در این بخش ویژگی های آنها ، سناریوهای قابل اجرا ، دستورالعمل های استفاده ، ملاحظات کلیدی و سؤالات متداول ارائه می شود.

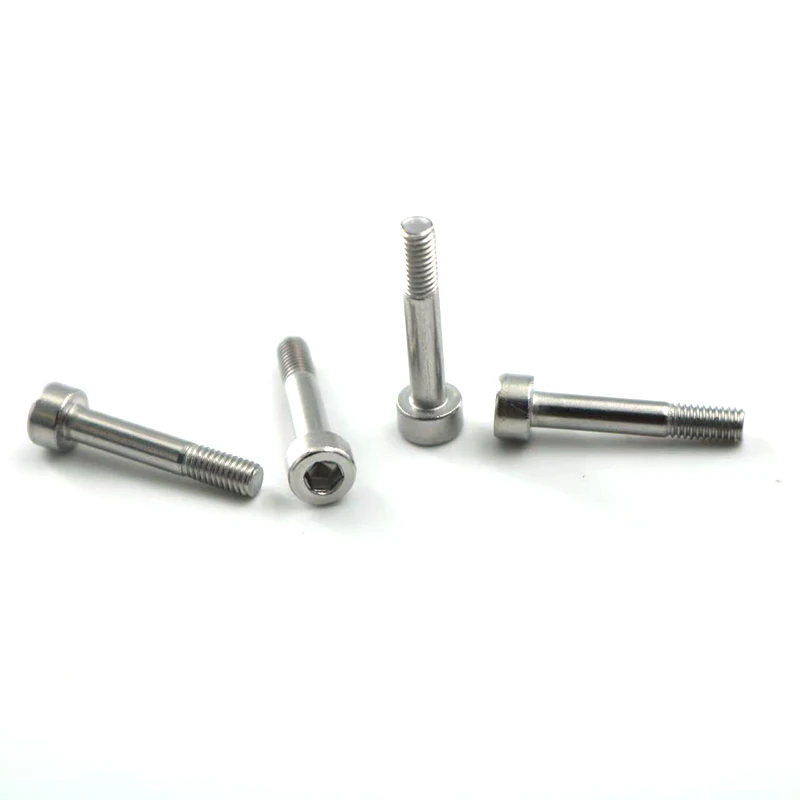

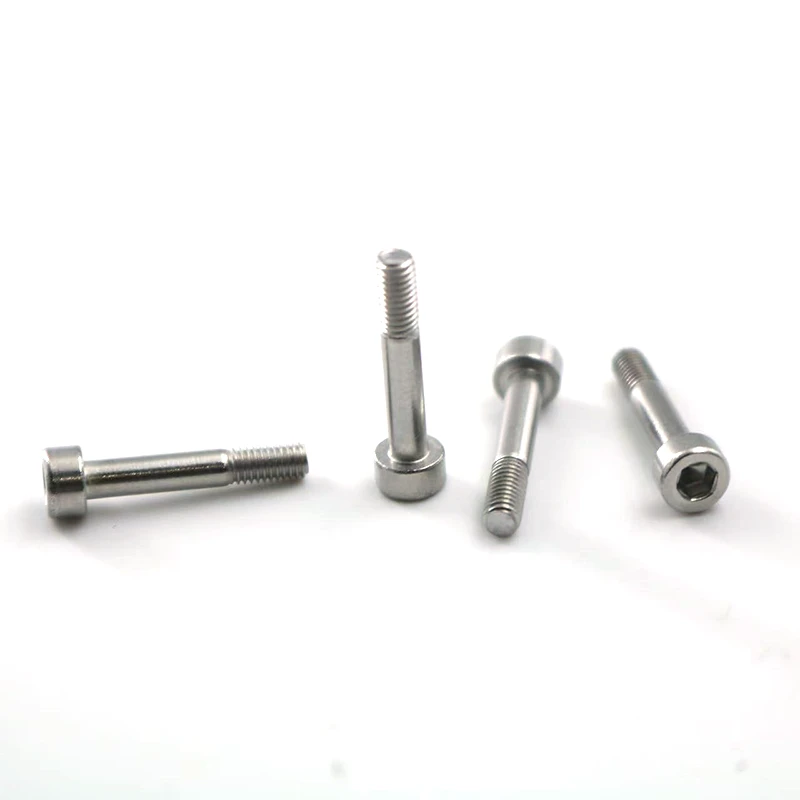

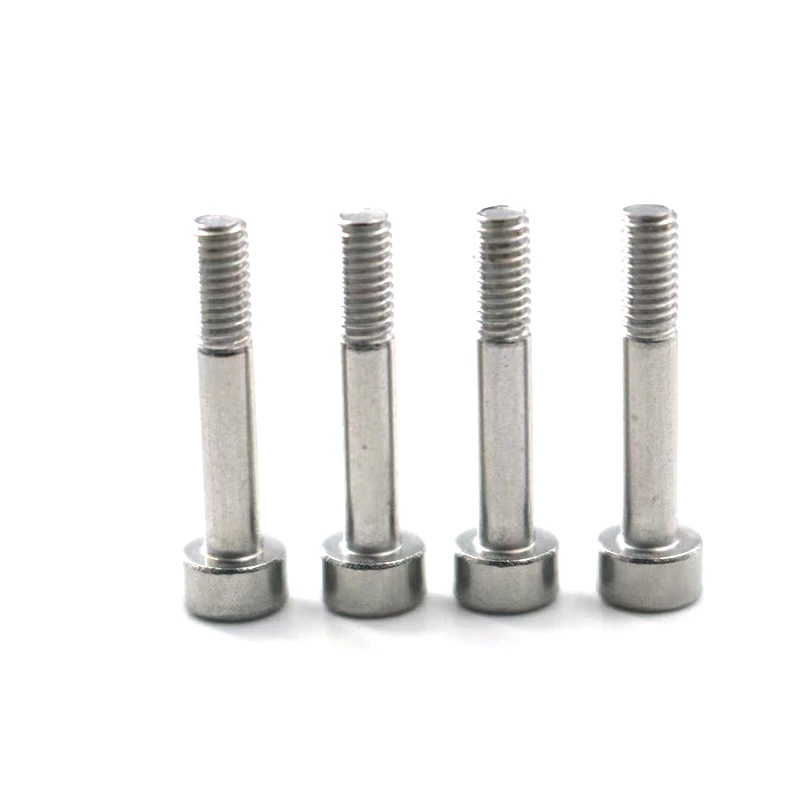

1. پیچ های شش ضلعی فنجان با یک طرح نیم رشته
Cup-Head: یک سر استوانه ای با طرف های استوانه ای بالا و عمودی صاف. این طرح یک سطح تماس بزرگ آچار و منطقه تحمل فشار را فراهم می کند.
شش ضلعی: سر دارای یک سوراخ شش ضلعی است و برای سفت شدن و شل شدن به آچار آلن نیاز دارد.
نیم موضوع: پیچ پیچ شامل دو بخش است:
ساده: بخش غیرقانونی ، با طول مشخص.
موضوع: بخش نخ.
مشخصات متریک (M3 ، M4 ، M5): به قطر نخ اسمی اشاره دارد. M3 3 میلی متر ، M4 4 میلی متر و M5 5 میلی متر است. اینها رایج ترین اندازه پیچ متریک است.
طراحی شده برای: ساقه ساده یک ترخیص کالا از گمرک انتقالی یا نزدیک با سوراخ از مؤلفه متصل را فراهم می کند. این امر در حالی که مانع از مشارکت موضوعات در برشی می شود ، موقعیت یابی ، محور و برشی را فراهم می کند ، بنابراین آنها را از آسیب محافظت می کند. قسمت نخ به طور کامل سوراخ نخ قسمت دیگر را درگیر می کند و یک نیروی بستن محوری قوی را فراهم می کند.
ii. برنامه ها و مزایا
برنامه ها: اتصالات نیاز به موقعیت یابی دقیق و محوریت: میله صاف برای جلوگیری از حرکت شعاعی بین دو قسمت ، در داخل سوراخ قرار می گیرد. برنامه های متداول شامل ساختارهای مکانیکی ، جیگ ها ، قالب ها ، تجهیزات اتوماسیون و چاپگرهای سه بعدی است.
اتصالات نیاز به مقاومت برشی: میله صاف دارای قطر بزرگتر (برابر با قطر اصلی نخ) است و می تواند نیروهای عمود بر محور پیچ بهتر از نخ ها مقاومت کند.
اتصالات نیاز به جداسازی مکرر: درایو شش ضلعی گشتاور بالایی را ارائه می دهد و کمتر در معرض سلب قرار می گیرد و آن را از فیلیپس یا پیچ های شکاف دار قابل اطمینان تر می کند.
برنامه های کاربردی که به محدودیت های فضایی نیاز دارند: در مقایسه با پیچ های سر شش ضلعی ، سر فنجان هیچ فضای آچار در معرض دید ندارد و فقط به یک سوراخ واحد برای کار نیاز دارد و آن را فشرده تر می کند.
مزایا: ظرفیت بار بالا: سر دارای یک منطقه تماس بزرگ ، پیش بارگذاری زیاد و اتصال ایمن است.
با دقت بالا: درایو شش ضلعی کمتر در معرض لغزش قرار دارد و می تواند گشتاور دقیق را اعمال کند.
شسته و رفته و از نظر زیبایی شناسی: پس از نصب ، سر در معرض دید قرار می گیرد و ظاهری صنعتی تر و محکم تر از Cou می بخشد.
iii مراحل و روشهای استفاده دقیق
آماده سازی:
پیچ صحیح را انتخاب کنید: مشخصات ، طول و رتبه عملکرد پیچ را با توجه به الزامات طراحی تأیید کنید. آچار شش ضلعی صحیح را انتخاب کنید: همیشه از آچار استفاده کنید که دقیقاً با اندازه سر پیچ مطابقت داشته باشد.
هشدار: استفاده از یک آچار کم اندازه می تواند به آچار و سوراخ پیچ آسیب ببیند و از بین بردن پیچ غیرممکن است.
سوراخ های ماشینکاری
از طریق سوراخ ها: قطر سوراخ مته باید کمی بزرگتر از قطر شافت جلا پیچ باشد (به عنوان مثال ، یک شافت جلا M4 تقریباً 4 میلی متر است ؛ A از طریق سوراخ می تواند به 4.2 میلی متر یا 4.3 میلی متر حفر شود). اطمینان حاصل کنید که شافت جلا می تواند یکنواخت و بدون پیچ و خم عبور کند.
سوراخ های نخ: بهره برداری مورد نیاز است. استانداردهای دقیق روی قطر سوراخ مته اعمال می شود: عمق سوراخ نخ باید حداقل 1.2 برابر طول درج پیچ باشد.
مراحل نصب:
تراز: دو قسمت را برای اتصال به هم تراز کنید ، و اطمینان حاصل کنید که از طریق سوراخ و سوراخ نخ هم تراز شده است.
درج: شافت صیقلی پیچ را از طریق سوراخ قسمت فوقانی قرار دهید.
درج: پیچ را به آرامی درون سوراخ نخ شده از مؤلفه زیرین چندین چرخش به صورت دستی بچسبانید تا اطمینان حاصل شود که هیچ گونه چاشنی وجود ندارد و نخ ها به راحتی درگیر می شوند. هرگز پیچ را با آچار مجبور نکنید ، زیرا این امر به راحتی می تواند به نخ ها آسیب برساند.
محکم کردن: با استفاده از آچار اندازه صحیح آلن ، سر پیچ را به صورت عمودی درج کنید تا متوقف شود. به طور مساوی در جهت عقربه های ساعت محکم شوید.
استفاده از گشتاور: برای اتصالات مکانیکی بحرانی ، از آچار گشتاور تنظیم شده به مقدار گشتاور توصیه شده استفاده کنید. این امر از پیش بار کافی بدون شکستن پیچ یا آسیب رساندن به نخ ها تضمین می شود.
IV ملاحظات کلیدی و اشتباهات رایج
خطای انتخاب آچار: استفاده از آچار نامناسب یا فرسوده عامل اصلی لغزش نخ پیچ است. پس از لغزش نخ ها ، حذف بسیار دشوار می شود.
عملکرد مورب: عدم وارد کردن آچار به صورت عمودی و اعمال فشار می تواند به سوراخ پیچ در یک حرکت "seesaw" آسیب برساند ، ناحیه تماس را کاهش داده و باعث لغزش شود.
اندازه سوراخ سوراخ و سوراخ شده
اشتباه: سوراخ کردن سوراخ از طریق اندازه همان سوراخ پایه نخ. این می تواند باعث شود که میله صیقلی نتواند هنگام عبور از آن عبور کند یا در برابر نخ ها مالیده شود و به اتصال آسیب برساند.
خطا: سوراخ کردن سوراخ نخ به همان اندازه از طریق سوراخ. این امر مانع از تشکیل مؤثر نخ می شود و منجر به عدم وجود نیروی بستن می شود.
گشتاور سفت کننده نادرست
بیش از حد لسن: اتصال ایمن نیست و می تواند در حین کار به راحتی شل و سقوط کند.
بیش از حد محکم: این می تواند باعث کشش پیچ ، شکستن یا ایجاد نخ در سوراخ نخ شده شود ("سلب"). پیچ های کوچک مانند M3 و M4 بسیار شکننده و به ویژه مستعد شکستن هستند.
تمیز کردن: قبل از نصب ، اطمینان حاصل کنید که سوراخ پیچ عاری از ناخالصی مانند پرونده های آهن و روغن است ، زیرا این می تواند بر دقت گشتاور و قدرت اتصال تأثیر بگذارد.
این راهنمای کاربر ساختار یافته و به خوبی با استفاده از این امکان را به شما امکان می دهد تا چگونه از این پیچ استفاده کنید و یاد بگیرید که از تجربه و ارزش محصول مورد نظر خود استفاده کنید.
