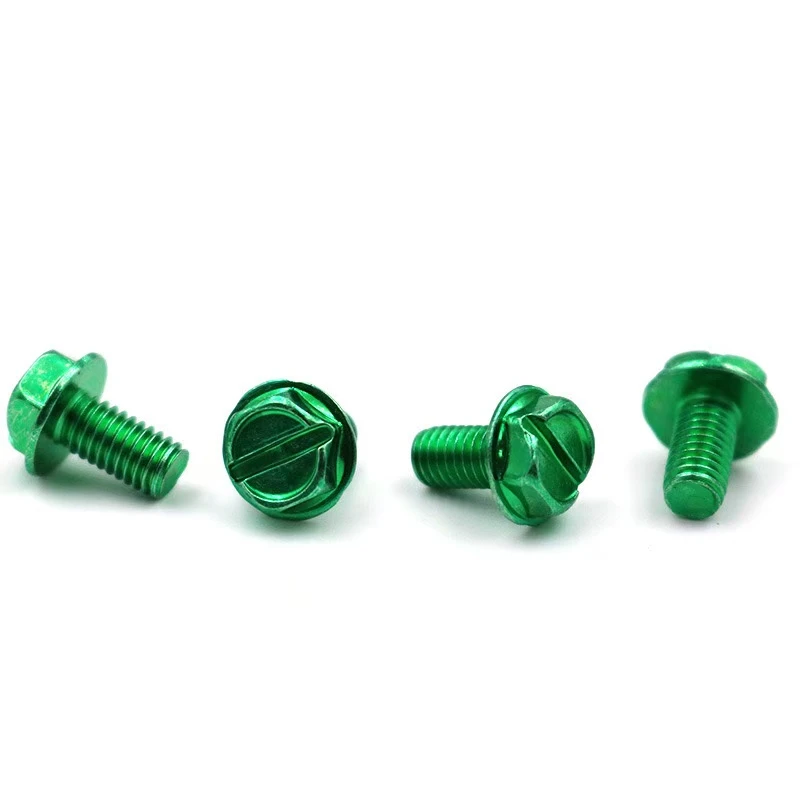

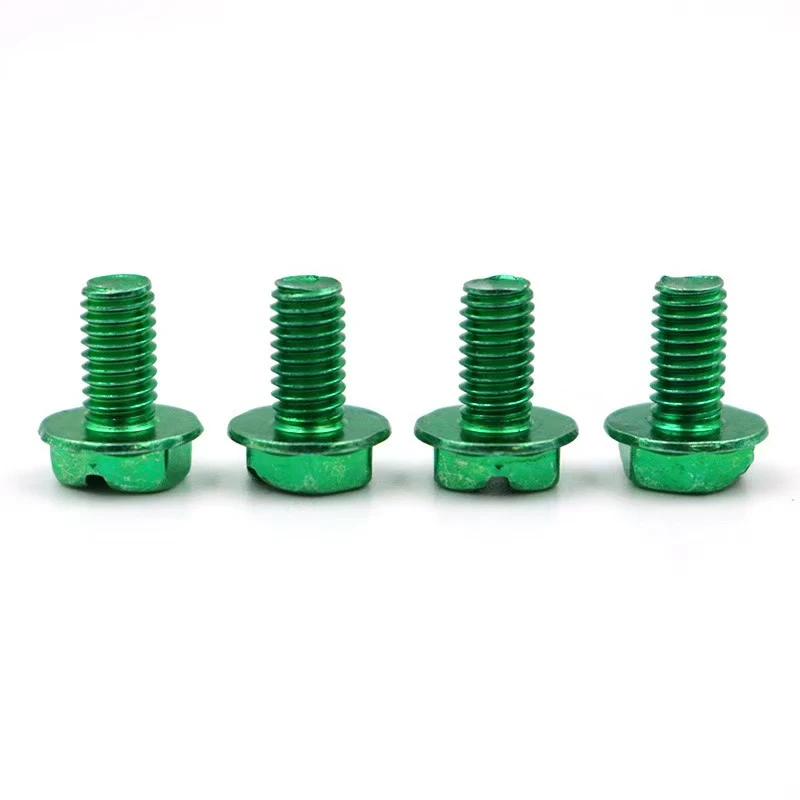

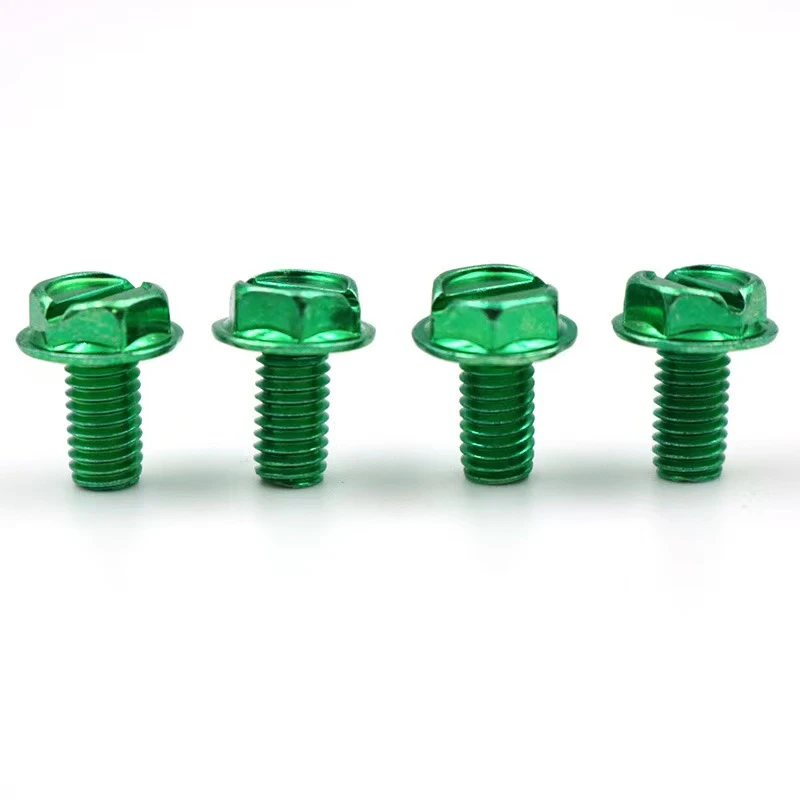

8-32 10-24 پیچ زمین سبز شلخته شده شش ضلعی. یک پایهپیچیدنیک پیچ زمینی مشخصات خاص است که در درجه اول برای تجهیزات الکتریکی یا سازه های فلزی استفاده می شود. در زیر مقدمه ای برای استفاده از آن ، سازماندهی شده توسط سناریوی برنامه ، تعادل جزئیات و نکات کلیدی است.
I. مشخصات پیچ
8-32: شماره ANSI ، اندازه 8 پیچ ، 32 نخ در اینچ.
10-24: اندازه 10 پیچ ، 24 نخ در اینچ.
روکش روی سبز: Rust - و خوردگی - مقاوم ، مناسب برای محیط های مرطوب یا در فضای باز.
ویژگی های ساختاری
سر شش ضلعی خارجی: می تواند با آچار یا سوکت محکم شود و گشتاور بالایی را فراهم کند.
شکاف شکاف: سازگار با پیچ گوشتی ، مناسب برای فضا- برنامه های محدود.
ii. برنامه
زمینی برقی: اتصال تجهیزات تجهیزات به اتوبوس/هادی های زمینی.
ساخت و ساز فلزی: سیستم های زمینی محافظت از رعد و برق برای پل ها ، برج ها و سایر سازه ها.
تجهیزات الکترونیکی: اتصال پایانه های زمینی PCB نیاز به استفاده از واشر قفل دارد.
iii مراحل نصب و نقاط کلیدی
1. آماده سازی
انتخاب ابزار: آچار شش ضلعی (سفت شدن سریع) یا پیچ گوشتی تیغه- (تنظیم خوب).
آچار گشتاور (گشتاور استاندارد در شرایط بحرانی مورد نیاز است ، به عنوان مثال ، تقریباً 5.6 نانومتر برای پیچ های 8-32).
آماده سازی سطح: برای اطمینان از هدایت ، روغن و اکسید را از سطوح تماس جدا کنید.
2. روش نصب
حفاری و ضربه زدن: 8 - 32: پیش از سوراخ کردن سوراخ تقریباً 3.5 میلی متر قطر (بیت مته شماره 29) ؛ 10-24: قطر تقریباً 4.1 میلی متر (بیت مته شماره 25). از شیر مناسب برای ضربه زدن ، حفظ موقعیت عمودی استفاده کنید.
اصلاح پیچ: ترمینال زمینی را درون سوراخ قرار دهید ، به صورت دستی چندین نخ را محکم کنید تا از نخ - جلوگیری کنید. سرانجام ، با یک ابزار محکم شوید تا اطمینان حاصل شود که هیچ شکافی بین ترمینال و سطح تماس وجود ندارد.
ایمن سازی: یک واشر بهار یا قفل نخ را اضافه کنید (برای لرزش - محیط های مستعد).
3. اقدامات احتیاطی
خطر بیش از حد: پوشش روی سبز ممکن است به دلیل بیش از حد ، مقاومت در برابر خوردگی را به خطر اندازد.
تأیید رسانایی: مقاومت زمین را پس از نصب آزمایش کنید (توصیه می شود کمتر از یا مساوی با 1Ω).
بازرسی دوره ای: در محیط های مرطوب ، سالانه زنگ زدگی را بازرسی کنید.
IV مشکل مشترک - حل مشکلات
درمان نخ سلب شده: پیچ را با اندازه بزرگتر جایگزین کنید (به عنوان مثال ، اگر یک پیچ 8-32 نخ های سلب شده است ، از پیچ 10-24 استفاده کنید) یا از آستین تعمیر نخ استفاده کنید.
حذف زنگ زدگی: با ماده شل کننده اسپری کنید و 10 دقیقه قبل از شروع کار خیس کنید.
توصیه های انتخاب V.
8-32: تجهیزات سبک ، صفحات نازک (ضخامت 1-2 میلی متر).
10 - 24: کابینت های سنگین ، محیط های پرخاشگری بالا (مانند زمین ژنراتور).
مراحل فوق نصب ایمن پیچ زمینی را تضمین می کند و هم از ایمنی الکتریکی و هم از قدرت مکانیکی اطمینان می یابد. دستورالعمل های دقیق باید مطابق با شرایط عملیاتی خاص تنظیم شود.
از طریق طرح فوق ، این نوع پیچ بین ایمنی الکتریکی و قابلیت اطمینان مکانیکی تعادل ایجاد می کند و آن را به یک مؤلفه-} مؤثر و استاندارد در سیستم های زمینی تبدیل می کند.
