درپیچ نخ دستگاه شش ضلعیبا یک واشر پله و درج یک اتصال دهنده چند منظوره است. در زیر راهنمایی برای استفاده از آن آورده شده است.

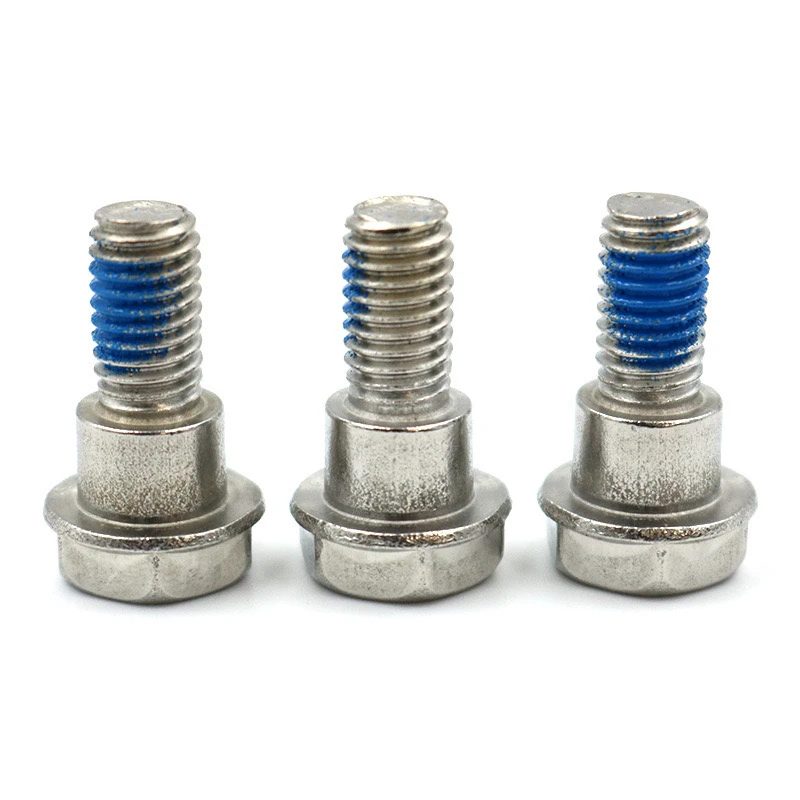

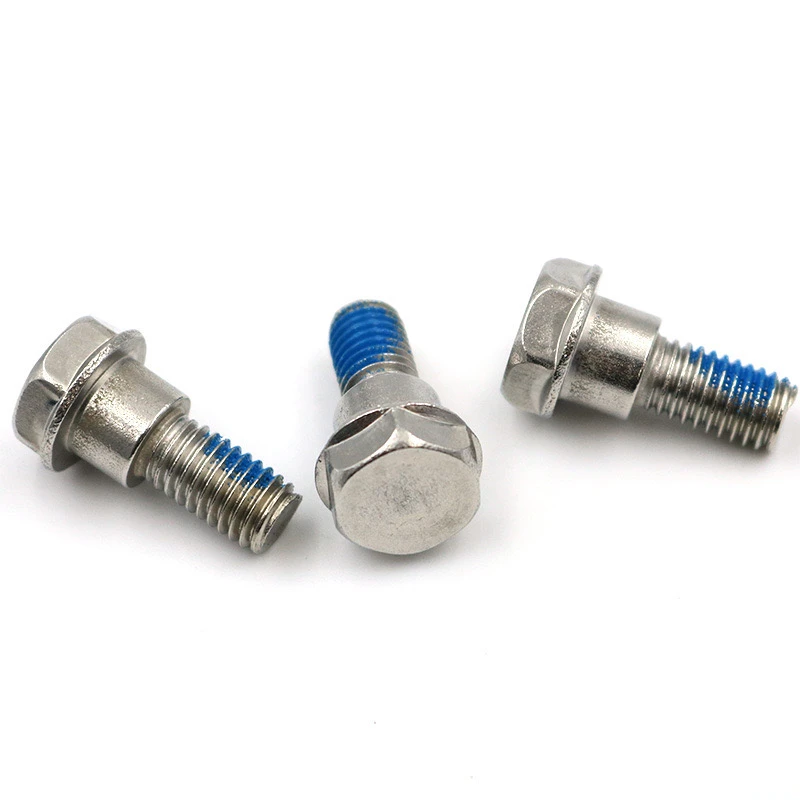

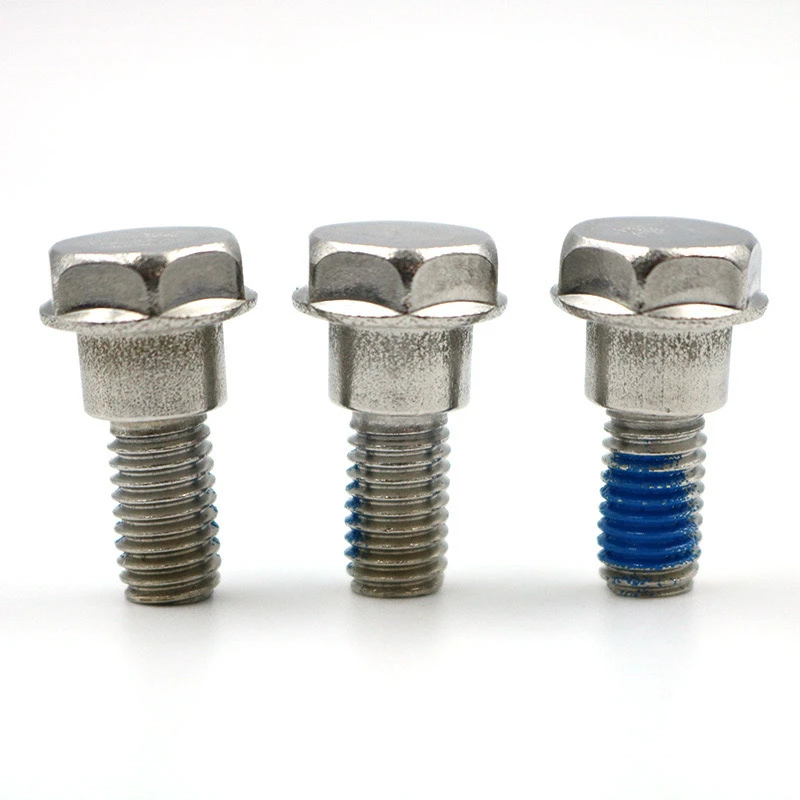

پیچ نخ دستگاه شش ضلعی با واشر مرحله و درج (M3-M6) یک بست چند منظوره است که چندین عنصر کاربردی را ادغام می کند:
سر شش ضلعی: محکم کردن با ابزار آسان است
واشر: طراحی یکپارچه از از بین رفتن واشر جلوگیری می کند
طراحی مرحله: موقعیت یابی دقیق را ارائه می دهد
موضوع ماشین: مناسب برای اتصالات فلز به فلز
چسب ضد لغزش: چسب ضد لوزشه ای از پیش استفاده شده به نخ ها
دستورالعمل
1. آماده سازی
مواد قطعات مورد نظر را تأیید کنید (برای اتصالات فلزی به فلز توصیه می شود)
بررسی کنید که ابعاد سوراخ نخ با استاندارد (سوراخ پایه M3 φ2.5 ، سوراخ پایه M4 φ3.3 ، سوراخ پایه M5 φ4.2 ، سوراخ پایه M6 φ5.0) مطابقت داشته باشد.
تهیه ابزارهای مناسب (آچار باز یا سوکت)
2. روش نصب
نصب تراز: پیچ را به صورت عمودی در سوراخ اتصال قرار دهید.
سفت شدن اولیه: به صورت دستی 2-3 چرخش را محکم کنید تا از تعامل مناسب موضوع اطمینان حاصل شود.
سفت شدن نهایی:
برای محکم کردن مقدار توصیه شده از آچار گشتاور استفاده کنید.
گشتاور توصیه شده: M3 (1.5-2 N · M) ، M4 (3-4 N · M) ، M5 (6-8 N · M) ، M6 (10-12 N · M).
بررسی کنید تا اطمینان حاصل شود که واشر کاملاً در برابر سطوح متصل نشسته است.
3. ملاحظات ویژه
فعال کردن چسب ضد جوشانده: پس از سفت شدن ، 1-2 ساعت اجازه دهید تا چسب ضد لوزشه به طور کامل درمان شود.
قابلیت استفاده مجدد: حذف بیش از سه بار توصیه نمی شود ، زیرا اثر ضد لوزشه ای کاهش می یابد.
برنامه مرحله: مرحله باید به طور کامل در صفحه اول به سوراخ نفوذ کند.
سناریوهای کاربردی
ابزارهای دقیق: از مرحله برای موقعیت یابی دقیق استفاده کنید.
محیط های ارتعاش: طراحی ضد لوزشه ای از شل شدن جلوگیری می کند.
اتصالات چند پنل: واشرهای یکپارچه توزیع فشار را حتی تضمین می کنند.
تجهیزات در فضای باز: خواص ضد لوزشه ای با نوسانات دما سازگار است.
نگهداری و جداسازی
در حین جداسازی ، گشتاور 20 ٪ بیشتر از آنچه در هنگام نصب استفاده می شود ، اعمال کنید. اگر لایه چسب به شدت درمان شده است ، آن را به صورت محلی تا 80-100 درجه گرم کنید تا آن را نرم کنید. بعد از جداسازی ، هر چسب باقی مانده را از سوراخ های نخ تمیز کنید.
راه حل های مشکل مشترک
مشکل: پیچ از نیمه سخت گیر می شود
راه حل: موضوعات مربوط به مواد خارجی را باز و بازرسی کنید. پیچ را مجبور نکنید.
مشکل: واشر نمی چرخد
راه حل: این یک ویژگی طراحی عادی است. اطمینان حاصل کنید که سطح تماس بین واشر و قطعه کار در حین سفت شدن ثابت است.
مشکل: کاهش اثر ضد جوشانده
راه حل: سیلانت نخ (مانند Loctite 243) می توان اضافه کرد.
استفاده صحیح از این پیچ چند منظوره به طور قابل توجهی کارایی مونتاژ و قابلیت اطمینان اتصال را بهبود می بخشد. این امر به ویژه برای اتصالات مکانیکی دقیق که نیاز به ضد لوزه ، موقعیت یابی و توزیع فشار دارند مناسب است.
این پیچ از طریق ساختار یکپارچه و فناوری ضد لوزشهر به روز شده ، مشکل شل کننده پیچ های سنتی در محیط های ارتعاش را حل می کند ، در حالی که باعث بهبود کارآیی و قابلیت اطمینان مونتاژ می شود. این یک راه حل ایده آل برای کاربردهای صنعتی دقیق است.
