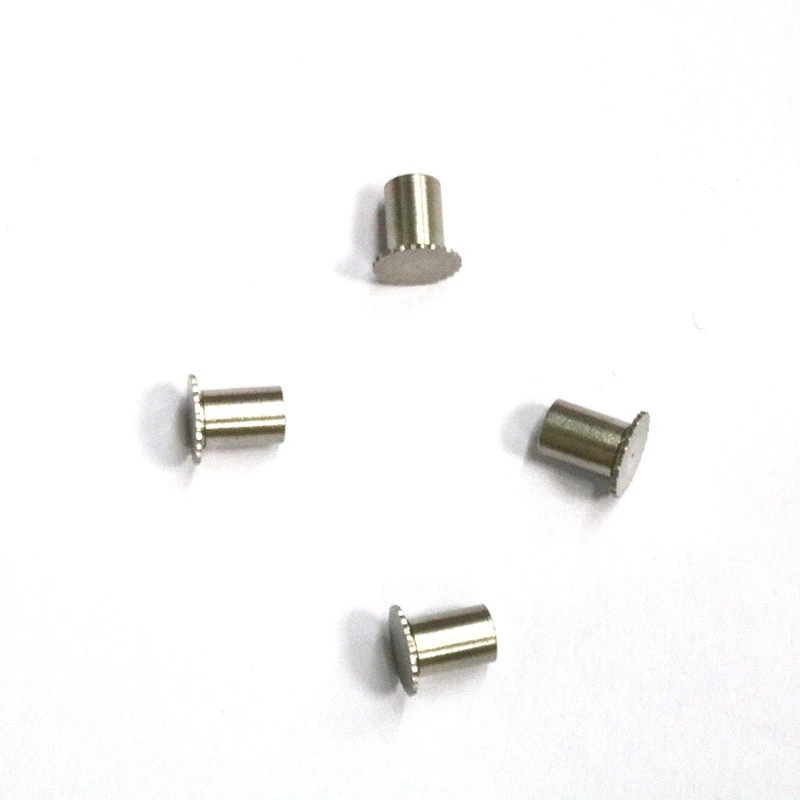

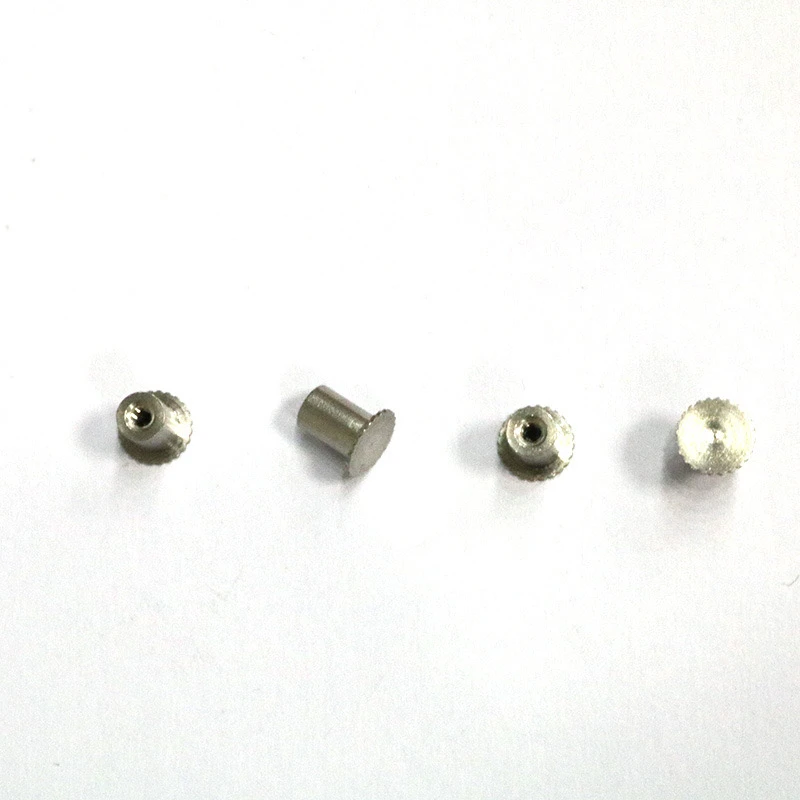

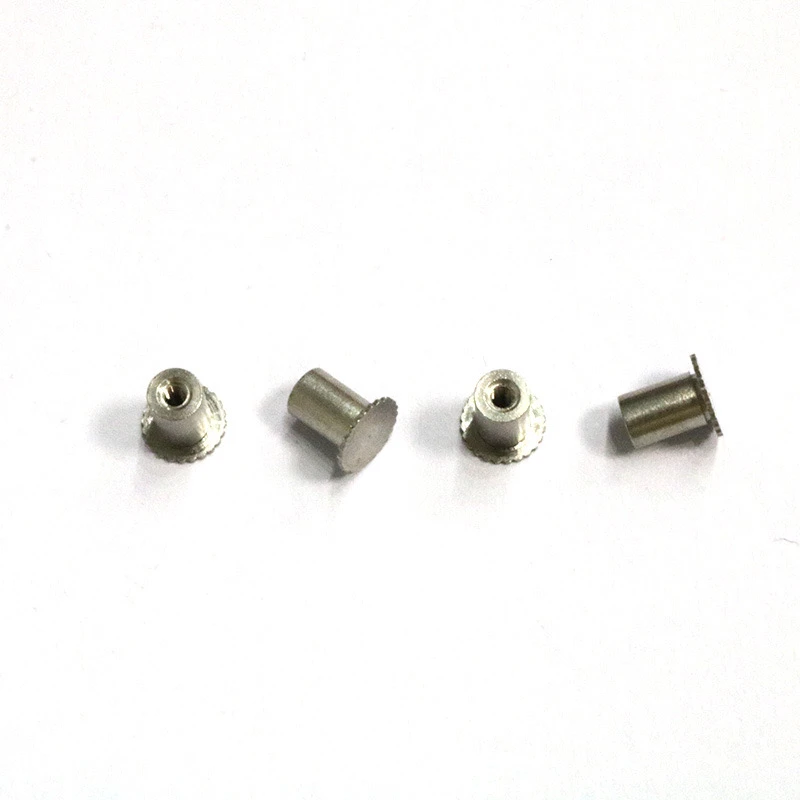

طراحی عملکردی هسته ای از ستون مهره دندان گلهای کور از جنس استنلس استیل 303 از نزدیک با خصوصیات مواد و خصوصیات ساختاری آن ترکیب شده است ، که عمدتاً صحنه های مونتاژ با دقت بالا ، شل شدن ضد لرزش و محدودیت های فضا پیچیده را ارائه می دهد.
موقعیت یابی عملکرد اصلی
نصب مخفی ساختار سوراخ کور: طراحی بالای بسته از سوراخ های پیچ قابل مشاهده از خارج جلوگیری می کند ، یکپارچگی ظاهر محصول را بهبود می بخشد و برای الکترونیک مصرفی ، دستگاه های پزشکی و سایر زمینه ها با نیازهای ظاهر بالا بسیار مناسب است.
نفوذ بدن ضد طراحی: انتهای بسته از ورود گرد و غبار و مایع از ورود به سوراخ نخ ، از ساختار اتصال داخلی محافظت می کند و اغلب در تجهیزات در فضای باز استفاده می شود.
طراحی دندان گل
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 n برای بیرون کشیدن ، که این امر را به شدت محدود می کند ، که بسیار بالاتر از ستون آجیل میله برهنه معمولی است.
303 ویژگی از جنس استنلس استیل
برش آسان: محتوای گوگرد ({0}}} 15 ٪ دقیقه) راندمان چرخش را بهبود می بخشد ، و برای پردازش نخ داخلی سوراخ کور از 304 و 316 فولاد ضد زنگ مناسب تر است.
مقاومت در برابر خوردگی متوسط: درمان انفعال می تواند به حفاظت از اسپری نمک به 120 ساعت+ برسد ، که می تواند نیازهای محیط های عمومی صنعتی را برآورده کند.
سناریوهای اصلی برنامه
ارزش عملکردی سناریو
در تعمیر تخته PCB ، طراحی دندان گل می تواند از جابجایی لرزش برد مدار جلوگیری کند و سوراخ کور مانع از نفوذ لحیم به سوراخ نخ شده (رایج در ایستگاه های پایه ارتباطات و کنترل کننده های صنعتی) می شود.
ساختار صفحه نازک افزایش یافته است ، و بر روی 0}. 8 ~ 2 میلی متر فلز فشرده می شود ، که می تواند موضوعات با استحکام بالا را بیشتر از یا مساوی با M3 فراهم کند تا از تغییر شکل در هنگام جوشکاری شاسی جلوگیری شود (روی شاسی ها و پانل های ابزار) اعمال می شود.
طراحی سریع ماژولار ستون های آجیل تعبیه شده متوجه جداسازی غیر مخرب و مونتاژ اجزای سازنده (در محل های تجهیزات پزشکی و محفظه باتری هواپیماهای بدون سرنشین).
مونتاژ در یک فضای کوچک ، ساختار سوراخ کور باعث صرفه جویی در فضای بالایی می شود و برای سفت شدن پیچ در حفره مناسب است (در تجهیزات نوری ، سنسورهای میکرو اعمال می شود).
تابوها
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800n ، توصیه می شود از ترکیبی از پیچ های سوراخ + واشر ضد لوزشه استفاده کنید. بهتر است صفحات فوق العاده نازک را با ضخامت نصب نکنید<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
امتیازهای مونتاژ:
نیروی عمودی باید در حین اتصالات مطبوعات اعمال شود و مطبوعات کج باعث خرابی یک طرفه دندان های گل می شود.
دیافراگم بستر مطابق با تحمل H7 کنترل می شود ، و تداخل مناسب ترین است تا در 0}. {3}} 5} 0.08mm کنترل شود.
پیشنهادات طراحی کارآیی
الزامات رسانا: آبکاری نقره ای سطح (درمان محلی باز شدن سوراخ کور) برای مدارهای زمینی (امپدانس<0.1Ω).
ضد لوزیت شدید: یک شیار حلقه میکرو رول شده را در ریشه دندانهای گل اضافه کنید تا مقاومت به بیرون کشیدن 30 ٪ افزایش یابد.
سبک وزن: کف سوراخ کور به 0 3 میلی متر نازک می شود ، مناسب برای مشخصات کوچک زیر M2.
جوهر این مؤلفه تقویت نخ مقاوم در برابر لرزش در سناریوهای محدود شده با فضا است. از طریق طراحی سه در یک از جنس استنلس استنلس استنلس استیل ، سوراخ های کور ، می تواند جایگزین آجیل جوشکاری سنتی\/پیچ های خود ضربه زدن در زمینه های الکترونیکی دقیق ، اتومبیل ، مراقبت های پزشکی و غیره شود و به تعادل بین قابلیت اطمینان و کارآیی مونتاژ برسد.
