فنجان - هگزاگونپیچبا نصف - طراحی موضوع یک بستر مکانیکی رایج است. در زیر مقدمه مفصلی در مورد جنبه های عملکردی آن ، با تمرکز بر عملکردهای اصلی آن است.
1. ویژگی های ساختاری و موقعیت یابی عملکردی
CUP - طراحی سر: یک سطح یاتاقان بزرگ را فراهم می کند ، فشار محکم را توزیع می کند و برای برنامه های کاربردی که نیاز به گشتاور یا لرزش بالا دارند مناسب است. سطح بالای سر سر ، برآمدگی را کاهش می دهد و ظاهری خوشایند از نظر زیبایی شناسی ایجاد می کند و از خراش جلوگیری می کند.
درایو شش ضلعی: با یک آچار شش ضلعی محکم شده است ، یک سطح تماس بزرگ ، ظرفیت انتقال گشتاور بالا را ارائه می دهد و نسبت به فیلیپس یا پیچ های شکاف نسبت به سلب نخ کمتر مستعد است. به اندازه آچار استاندارد نیاز دارد.

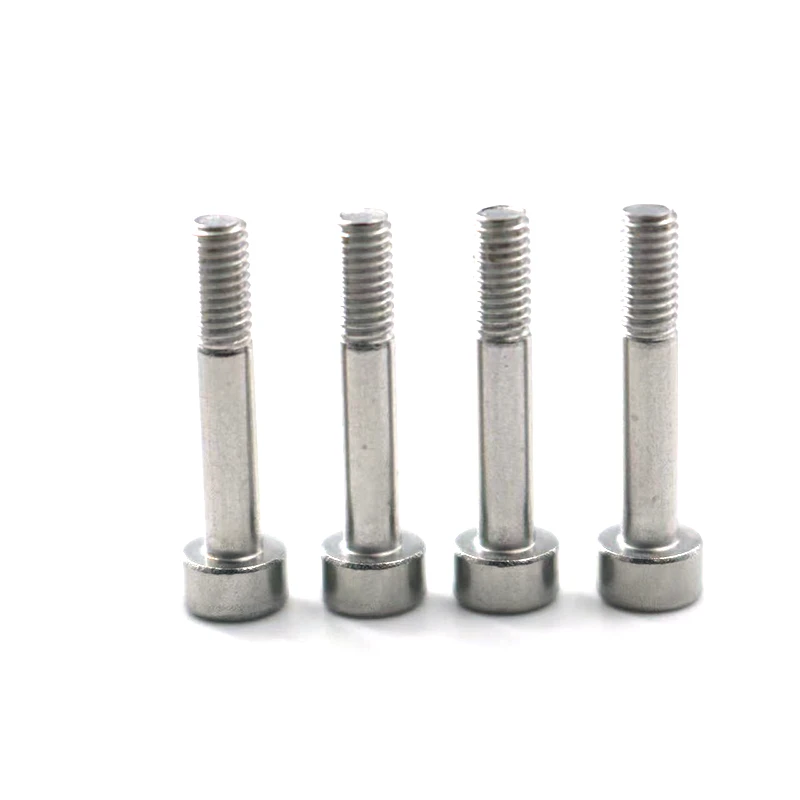

نیمی - طراحی موضوع
بخش صاف و غیرقابل تصرف: مقاومت برشی را تقویت می کند و برای برنامه های کاربردی که نیاز به موقعیت یا هماهنگی دارند مناسب است و از آسیب نخ به قطعات جفت گیری جلوگیری می کند.
بخش قسمت جزئی: فقط بخشی از طول برای سفت شدن ، کاهش هزینه های پردازش نخ و به حداقل رساندن خطر آسیب به مواد نرم مورد نیاز است.
2. مزایای عملکردی اصلی
ظرفیت گشتاور بالا: درایو شش ضلعی و فنجان {{0} طراحی سر در برابر نیروهای سفت کننده بیشتری مقاومت می کند و برای تجهیزات سنگین مناسب است.
موقعیت یابی دقیق: بخش میله صیقلی را می توان در یک سوراخ پیش ساخته برای موقعیت یابی محوری قرار داد و از تداخل نخ جلوگیری کرد.
Anti - شل شدن و ضد - لرزش: نیمی از طراحی نخ- می تواند با آجیل یا درزگیرهای نخ استفاده شود تا لرزش-} ایجاد شود.
3. برنامه های معمولی
M3 (Light- قطعات دقیق بار): محفظه تجهیزات الکترونیکی ، فریم های چاپگر سه بعدی و نصب سنسور کوچک.
M4 (بار متوسط): ریل های راهنمای تجهیزات اتوماسیون ، براکت های نصب PCB و نصب موتور متوسط {1}.
M5 (بار بالاتر): اتصالات بازوی ربات صنعتی ، بلوک های دریچه هیدرولیک و مونتاژ فیکسچر وظیفه {1}.
4. پارامترهای انتخاب کلید
مواد: فولاد کربن (گالوانیزه/سیاه) ، فولاد ضد زنگ (A2-304/A4-316) و آلیاژ تیتانیوم (هوافضا).
طول موضوع: نیمی از پیچ های نخ- باید بر اساس ضخامت بستن انتخاب شوند.
درجه قدرت: به عنوان مثال ، درجه 8.8 (فولاد کربن) و A2-70 (فولاد ضد زنگ) ، درجه استحکام باید با نیاز بار مطابقت داشته باشد.
5. مقایسه کاربرد پیچ های کامل-
پیچ های نخ - وقتی که یک قسمت میله صاف برای راهنمایی یا موقعیت یابی (به عنوان مثال ، نصب آستین) مورد نیاز است ، ترجیح می دهند. آنها همچنین برای مونتاژ سوراخ -}} - ترجیح داده می شوند تا از آسیب رساندن به موضوع پایین (به عنوان مثال ، سوراخ های کور) جلوگیری کنند.
