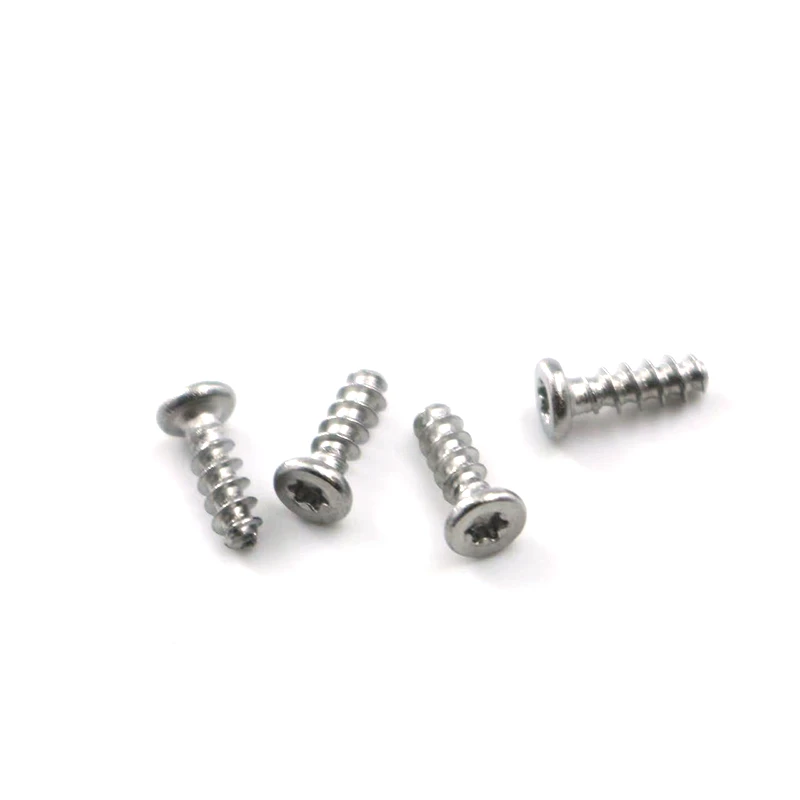

پلاستیک نازک - سر داخلی Torx K2 ، K2.5 ، K3 ، K4 و K5پیچ های خود - ضربه زدنبه طور خاص برای محصولات پلاستیکی طراحی شده اند. آنها دارای یک سر نازک با یک سوراخ داخلی Torx هستند. ویژگی اصلی آنها این است که قسمت نخ پیچ مطابق استاندارد Type Type K - منحصر به فرد تولید می شود ، با شماره زیر "K" که قطر اسمی نخ را نشان می دهد. در زیر مقدمه مفصلی در مورد ویژگی های اصلی محصول آورده شده است.
I. تابع طراحی اصلی: "خود- ضربه زدن" و "چسباندن" برای پلاستیک
خود - شکل گیری ضربه زدن:
تابع:پیچیدنخود می تواند یک نخ داخلی مطابق با یک سوراخ حفر شده pre - یا مستقیماً در قسمت پلاستیکی که چسبانده می شود ، برش داده یا خارج کند ، و نیاز به ضربه زدن به قبل- را با شیر آب از بین می برد. این به طور قابل توجهی روند مونتاژ را ساده می کند و راندمان تولید را بهبود می بخشد.
روش: این کار از طریق طراحی موضوع منحصر به فرد آن حاصل می شود. در حین درج ، نخ های پیچ مانند شیر عمل می کنند و مواد پلاستیکی را از بین می برند تا شیار نخ را تشکیل دهند.
نیروی بست را فراهم می کند
عملکرد: اتصال مکانیکی نخ ها با بستر پلاستیکی ، یک نیروی بستن محوری قوی ایجاد می کند ، با اطمینان دو یا چند مؤلفه و مقاومت در برابر لرزش و جداسازی را به طور ایمن متصل می کند.
اجرای: نخ های پیچ به شدت با نخ های داخلی که در پلاستیک شکل گرفته اند ، درگیر می شوند و استحکام کافی را برای اطمینان از یکپارچگی ساختاری محصول در طول چرخه عمر خود فراهم می کنند.
ii. توابع کلیدی طراحی سر: "سر نازک" و "پیرس- سر"
این طرح مستقیماً برنامه های کاربردی و تجربه کاربر را به طور مستقیم تعیین می کند.
سر نازک/سر صاف
عملکرد هسته: ارتفاع نصب و راه اندازی کم و تناسب گرگرفتگی را امکان پذیر می کند.
صرفه جویی در فضا: فضا در محصولات الکترونیکی بسیار یکپارچه در حق بیمه قرار دارد. طراحی سر نازک برآمدگی پیچ را به حداقل می رساند و فضای بیشتری را برای سایر اجزای دیگر مانند باتری ، مادربرد و نمایشگر باقی می گذارد.
زیبایی شناسی: پس از سفت شدن ، سر پیچ در یک سوراخ مخصوص کارد و چنگال مخصوص طراحی شده غرق می شود و به سطح بالای پیچ اجازه می دهد تا با سطح قطعه کار بریزد و در نتیجه ظاهر تمیز و کمتری ایجاد شود.
پیشگیری از تداخل: مانع از خراشیدن سر پیچ سایر اجزای داخلی یا مسکن آن می شود.
پیرس - سر
عملکرد هسته: انتقال گشتاور کارآمد را فراهم می کند و از پرش بیت جلوگیری می کند.
انتقال گشتاور بالا: در مقایسه با پیچ های سنتی شکاف یا فیلیپس ، طراحی TORX سطح تماس با رانندگی بزرگتر را فراهم می کند و باعث می شود گشتاور محکم تر بدون لغزش ، اطمینان حاصل شود که پیچ به طور کامل محکم شده است.
anti - پرش: طرح الگوی بهتر بیت را درگیر می کند ، و به طور قابل توجهی خطر لغزش بیت را از شکاف در حین بالا {{1} سرعت مونتاژ خودکار ، بهبود عملکرد مونتاژ و کارآیی در حالی که از شکاف پیچ در برابر آسیب محافظت می کند ، کاهش می دهد.
اتوماسیون - دوستانه: ایده آل برای استفاده با بازوهای رباتیک و پیچ گوشتی اتوماتیک ، این یک عنصر اصلی در دستیابی به تولید خودکار است.
iii معنی ابعاد (K2 ، K2.5 ، K3 ، K4 ، K5)
"K" در اینجا به طور کلی به قطر اسمی پیچ (در میلی متر) اشاره دارد.
عملکرد: انواع نقاط قوت اتصال و گزینه های برنامه را ارائه می دهد.
شرح مفصل
K2 (M2): برای ساختارهای استرس بسیار ظریف ، کم- ، مانند ساعتهای دقیق ، سنسورهای میکرو و نصب داخلی PCB های کوچک استفاده می شود.
K2.5 (M2.5) / K3 (M3): این اندازه های متداول است که به طور گسترده برای نصب مادربرد و ترکیب مسکن در الکترونیک مصرفی (تلفن های همراه ، قرص ، روتر و لوازم کوچک) استفاده می شود.
K4 (M4) / K5 (M5): در مناطقی که نیاز به استحکام اتصال و بار بیشتر دارند {4} ظرفیت تحمل ، مانند پانل های بیرونی و براکت های ساختاری در لوازم بزرگ (ماشین لباسشویی و تهویه مطبوع) یا برای اتصال قطعات پلاستیکی ضخیم تر استفاده می شود.
انتخاب اندازه مناسب بسیار مهم است: خیلی کوچک می تواند باعث سلب نخ یا قدرت کافی شود. خیلی بزرگ می تواند باعث ترک قطعات پلاستیکی یا ایجاد غلظت استرس شود.
IV عملکردهای کمکی مواد و تصفیه سطح
مواد: به طور معمول فولاد کربن یا فولاد ضد زنگ.
فولاد کربن: کم هزینه و استحکام بالا ، اما به اثبات زنگ زدگی - نیاز دارد.
فولاد ضد زنگ (مانند 410 و 304): مقاومت به زنگ زدگی قوی و ظاهر بهبود یافته ، که اغلب در برنامه هایی که نیاز به مقاومت در برابر خوردگی دارند استفاده می شود.
تصفیه سطح:
سیاه شدن/فسفات: زنگ - مقاوم و از نظر زیبایی شناختی.
گالوانیزه/آبکاری نیکل: محافظت از زنگ زدگی را بهبود می بخشد.
عملکرد: نه تنها از زنگ زدگی جلوگیری می کند ، بلکه برخی از درمان ها می توانند پیچ {0}} را نیز در گشتاور کاهش دهند و پیچ را نرم تر و کاهش سایش در قطعات پلاستیکی کند.
عملکرد اصلی THIN - سر پلاستیک شش ضلعی داخلی - tapping پیچ (K2- k5) یک فرآیند گسترده سیستم است.
موضوع مسئول ضربه زدن و سفت شدن ، تأمین استحکام است. سر نازک باعث صرفه جویی در فضا می شود و زیبایی شناسی را حفظ می کند و آن را برای طراحی صنعتی مدرن مهم می کند. سوکت شش ضلعی داخلی به طور کارآمد و قابل اعتماد گشتاور مونتاژ ، یک مؤلفه اصلی تولید خودکار و تضمین کیفیت را منتقل می کند.
اندازه های موجود طیف کاملی از گزینه های کاربردی را از دقت گرفته تا استحکام ارائه می دهد.
بنابراین ، این چیزی بیش از یک پیچ ساده است. این یک راه حل اتصال کارآمد ، قابل اعتماد و دقیق است که برای صنعت مدرن پلاستیک ، به ویژه در بخش های الکترونیکی مصرفی و لوازم خانگی مناسب است.
