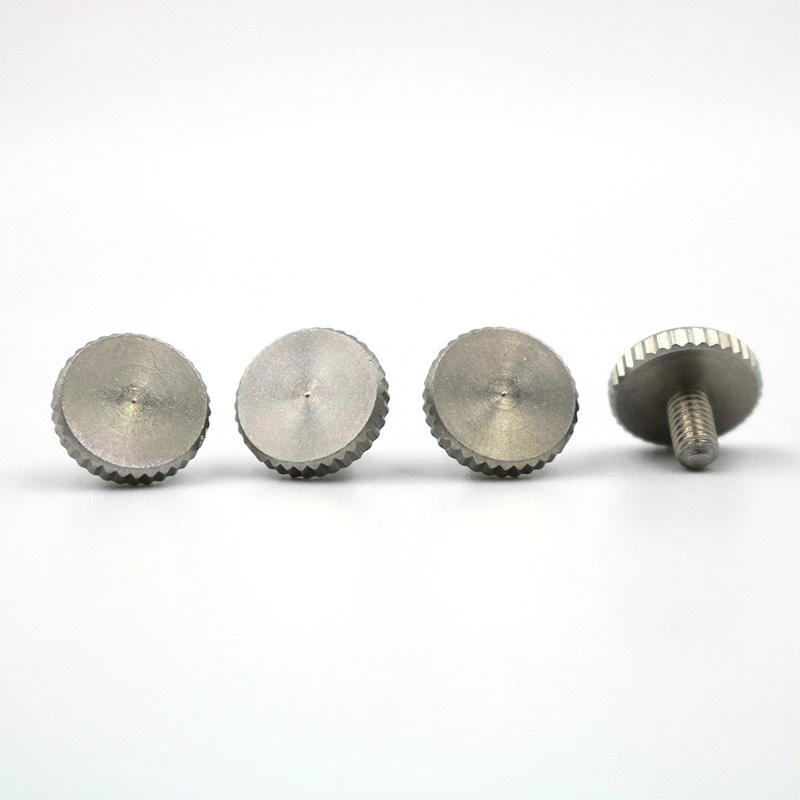

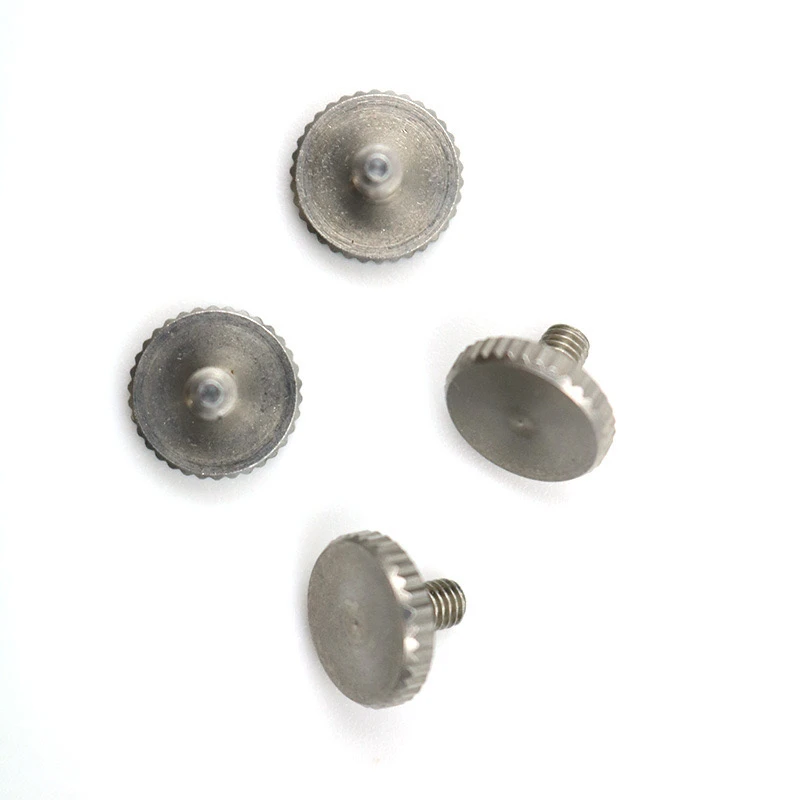

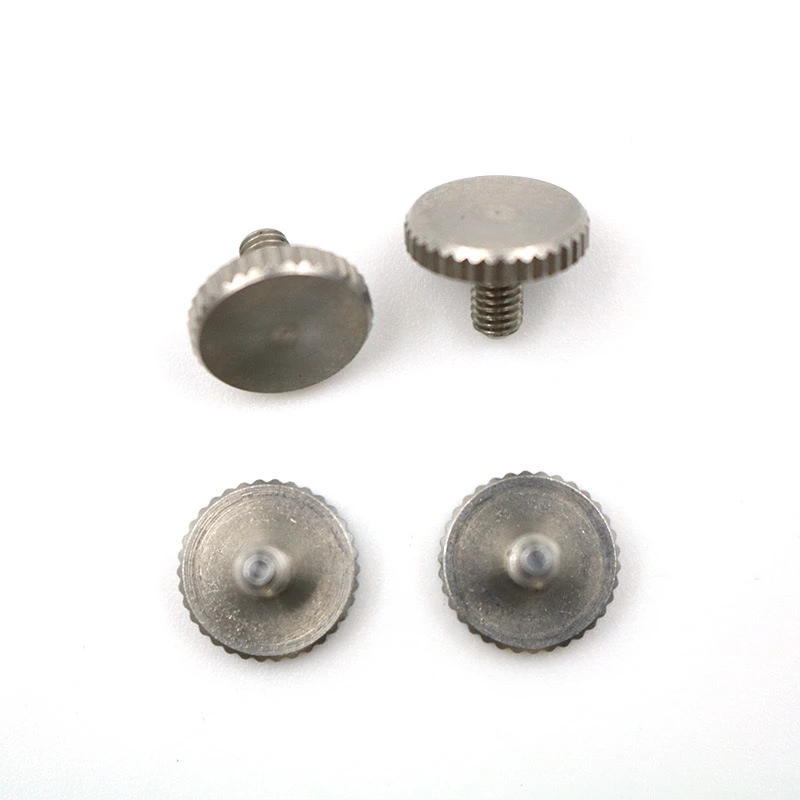

303 فولاد ضد زنگ آمریکایی پیچ اتوماتیک تراش مستقیم پیچ دستینوع خاصی از اتصال دهنده دستی . موارد زیر یک راه حل فنی دقیق برای سفارشی سازی آن است ، که هم حرفه ای بودن و هم عملی بودن .}}
مشخصات پارامتر هسته1.
استاندارد مواد: 303 فولاد ضد زنگ ، استحکام کششی بیشتر از یا مساوی با 500MPa ، سختی HRB {{2}
تصفیه سطح: منفعل رنگ طبیعی پیش فرض ، جلا دادن الکترولیتی اختیاری یا آبکاری نیکل ، لطفاً {{0} را نشان دهید
مشخصات نخ
موضوع یکپارچه آمریکایی (سری UN): مانند #4-40 ، #{{1} ، #8-32 ، و غیره . (کد UNF/UNC خاص لازم است)
درجه تحمل: 2B (پیش فرض) یا 3B (در صورت نیاز به دقت بالا)
طول موضوع: موضوع کامل یا تقسیم بندی شده
الزامات knurling
نوع: گره مستقیم (موازی با محور)
استاندارد: DIN 82 یا ANSI B94.6
ماژول: 0.5mm/0.8mm/1.0mm
عرض مؤثر: بیشتر یا برابر با 1.2 برابر قطر سر پیچ
سر طراحی
نوع سر: سر/سر مسطح/سر استوانه ای (با نمودار)
نوع شکاف: شکاف/شکاف صلیب/سوراخ شش ضلعی
قطر سر و نسبت ارتفاع: طبق ASME B {{0} تنظیم
II . نقاط اصلی فناوری پردازش
پردازش تراش اتوماتیک
تجهیزات: تراش اتوماتیک از نوع سوئیسی (دقت 0.01 میلی متر)
ابزارها:
موضوع: TAP اکستروژن کاربید (OSG Exotap توصیه می شود)
Knurling: ابزار زانو زدن دو چرخ (HSS برای نخ درشت ، فولاد تنگستن برای نخ های ریز)
پارامترهای برش
سرعت: 1500-2500 RPM
نرخ خوراک: 0.05 میلی متر/rev
کنترل فرآیند Knurling
روش پیش فشار: ابتدا قطر بیرونی ناحیه زانو را به اندازه اختلاف میانی تبدیل کنید
فشار: {{0} n (از تجمع مواد خودداری کنید)
خنک کننده: مایع برش کاملاً مصنوعی (غلظت 8 ٪-10} ٪)
الزامات Deburring: یک محفظه 45 درجه باید در خروجی نخ اضافه شود ، و لبه Knurling با استفاده از پولیش مغناطیسی صیقل داده می شود تا لبه های تیز.}}}}
استانداردهای کنترل کیفیت {0}
اندازه: برای تشخیص نخ ، اندازه گیری سه بعدی ابعاد کلیدی ، Go/No-Gauge
Knurling: بازرسی بصری از یکنواختی بافت ، پروژکتور برای تأیید زمین
مواد: طیف سنج برای تأیید محتوای S (برای اطمینان از ماشینکاری)
کنترل نرخ نقص: دسته AQL 1.} 0 ، علائم چاقو جزئی در منطقه Knurling مجاز است.
4. بسته بندی و تحویل
بسته بندی داخلی: تاول پی وی سی + کاغذ ضد تشنج
بسته بندی بیرونی: کارتن (1000 قطعه در هر جعبه ، وزن ناخالص کمتر از یا مساوی 15 کیلوگرم)
علامت گذاری: علامت گذاری لیزر شماره دسته + علامت گذاری مواد
چرخه تحویل: 15-20 روز (3 روز برای نمونه ، با گزارش آزمون)
5. راه حل برای مشکلات مشترک
ROTH ROT → Tap Wear را بررسی کنید ، هر 5000 بار جایگزین کنید ، یا از شیار مارپیچ استفاده کنید به جای .
Burrs knurling بزرگ هستند → حاشیه قبل از ناخن را تنظیم کنید تا 0.8-1.2} بار مدول .
خراش های سطح → از دستگیره های نایلونی استفاده کنید یا بوش های نوار نقاله . را اضافه کنید
یک فایل کامل 2D یا مرحله 3D مورد نیاز است ، و ابعاد کلیدی باید به طور جداگانه مشخص شود . الزامات ویژه نیاز به هزینه های ابزار اضافی.}
از طریق طراحی و کنترل فرآیند که در بالا توضیح داده شد ، می توان دریافت که پیچ تعادل بین عملکرد ، راندمان تولید و قابلیت اطمینان ایجاد می کند و برای الزامات استفاده از شدت متوسط و بالا مناسب است .
