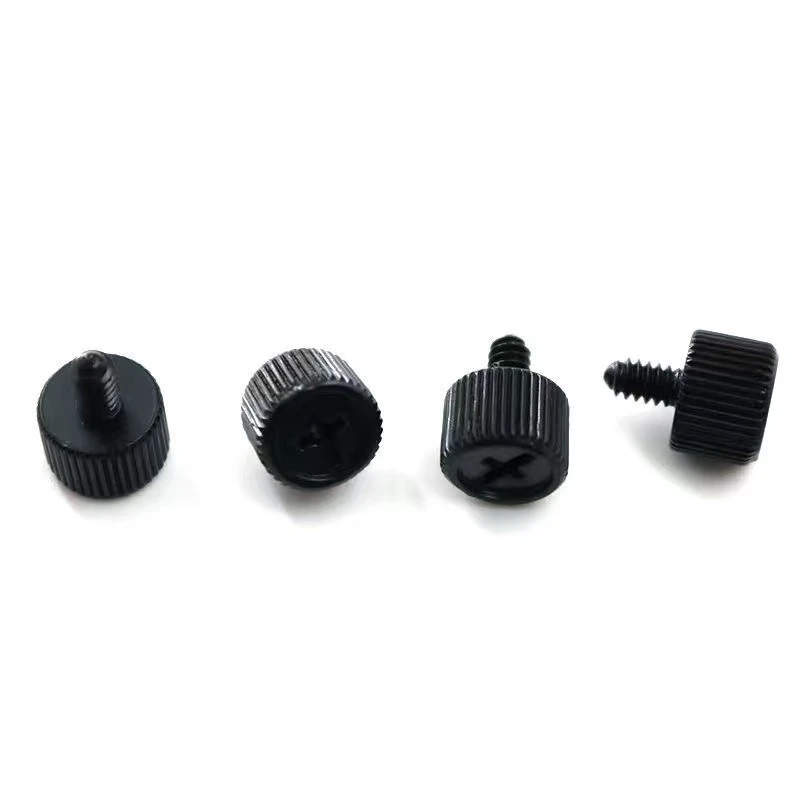

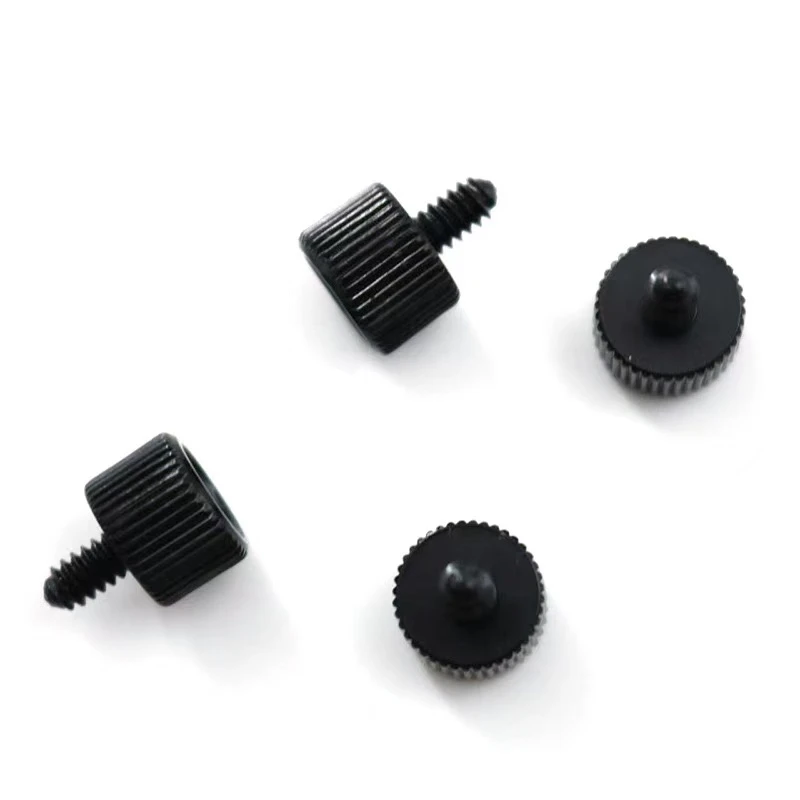

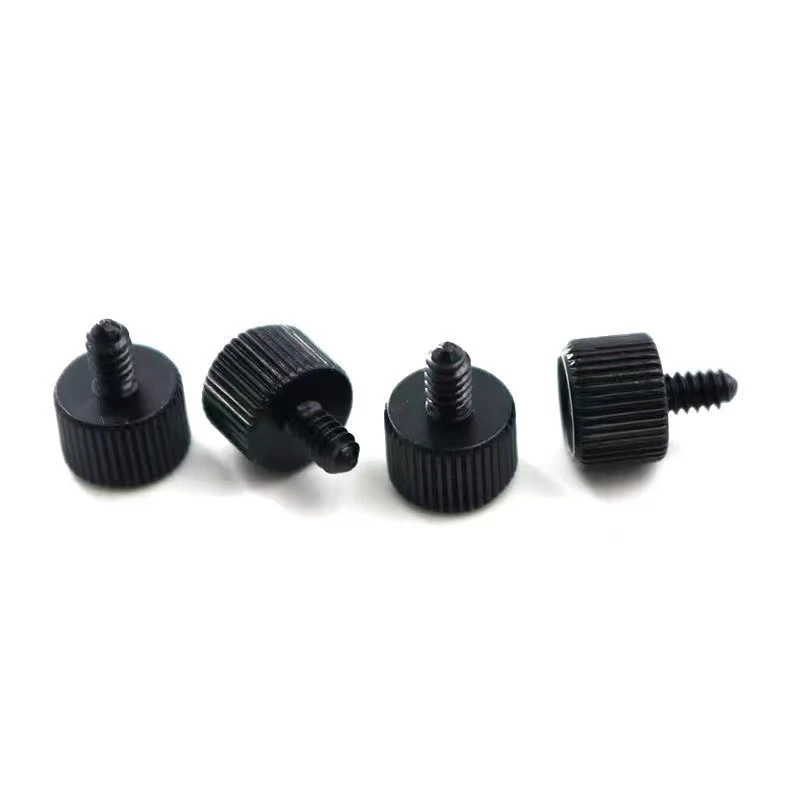

در زیر توضیحات مفصلی از الزامات سفارشی برای استاندارد ایالات متحده 6-32 الکتروفورزیک الکتروفورزیک سیاه و سفید با نمک بالا به طور مستقیم و محکم استپیچ های انگشت شست و پر از سردبشر این محتوا توسط نکات کلیدی فنی ، متعادل کردن حرفه ای و بهره برداری سازماندهی می شود.
1. پارامترها و استانداردهای اساسی
مشخصات موضوع: استاندارد ایالات متحده 6-32 UNC ، مطابق با ANSI/ASME B18.6.3.
نوع سر: طراحی انگشت شست ، با گره زدن مستقیم برای اطمینان از خصوصیات ضد لغزش.
نوع شیار: متقاطع تحت ISO 7046 ، شماره شیار شماره 2 ، با عمق که کاملاً با یک پیچ گوشتی استاندارد فیلیپس مطابقت دارد.
2. الزامات مواد و فرآیند
مواد: فولاد آلیاژ کم کربن ، استحکام کششی بیشتر از یا برابر با 8.8 ، سختی سطح HRC 22-32.
جعل سرد: پردازش شده بر روی یک دستگاه جعلی چند ایستگاه ، سر و نخ ها به طور همزمان تشکیل می شوند تا از برش فیبر ناشی از چرخش و اطمینان از قدرت مکانیکی جلوگیری شود.
عملیات حرارتی: درمان معتدل برای از بین بردن فشارهای داخلی و اطمینان از شیب سختی هسته و سطح کمتر از یا مساوی با HRC 5 است.
3 مشخصات تصفیه سطح
پوشش سیاه الکتروفورز: ضخامت فیلم 8-12μm ، تست اسپری نمکی بیشتر از یا مساوی 500 ساعت (از آزمایش اسپری نمک خنثی ، بدون زنگ زدگی قرمز عبور می کند).
نوع رنگ الکتروفورز: مبتنی بر رزین اپوکسی ، رنگ RAL 9005 ، براق کمتر از یا برابر با 10 ٪ ، مات مورد نیاز است.
محافظت از زایمان مستقیم: نازک شدن پوشش جزئی در بالای knurl پس از الکتروفورز مجاز است ، اما مواد پایه نباید در معرض قرار گیرد . 100} ٪ بازرسی بصری لازم است.
4. ابعاد و تحمل های کلیدی
طول کلی: مطابق با ترسیم مشتری (مگر اینکه در غیر این صورت مشخص شده باشد ، 1/2 "تا 2" گزینه پیش فرض است). تحمل طول 0.1 میلی متر.
قطر بیرونی Knurl: قطر اسمی + 0.3 mm ، تخمدان کمتر از یا مساوی با 0.05 میلی متر.
غلظت شکاف صلیب: انحراف از محور پیچ کمتر از یا مساوی با 0.1 میلی متر.
5. تأیید عملکرد ویژه
آزمایش گشتاور: گشتاور نصب بیشتر از یا مساوی با 3.5 نانومتر (ضد لغزش شیار) ، گشتاور جدا شده بیشتر از یا مساوی 8 n · m ؛ گشتاور زینتی بیشتر از یا برابر با 1.2 n · m.
چسبندگی اسپری پس از نمک: تست هچ متقابل ، سطح لایه برداری پوشش الکتروفورز کمتر از یا مساوی 5 ٪.
6. بسته بندی و برچسب زدن
بسته بندی: کاغذ ضد سرخ + کیسه خلاء ، کارت رطوبت جعبه بیرونی نشان می دهد<30% RH.
الزامات برچسب زدن: لیزر شماره دسته ای را در کنار سر ، ارتفاع قلم 0.8 میلی متر ، پوشش می دهد.
7. گره های فرآیند سفارشی
توسعه قالب: نقشه های سه بعدی را برای تأیید شعاع انتقال بین knurl و سر (برای جلوگیری از غلظت استرس) فراهم کنید.
بازرسی نمونه اول: 30 نمونه ، گزارش CMM با اندازه کامل + داده های تست اسپری نمک را ارسال کنید.
کنترل تولید انبوه: به طور تصادفی 5 واحد را در هر 2 ساعت بازرسی کنید ، ابعاد کلیدی CPK بیشتر از یا برابر با 1.33.
یادداشت ها
تعویض مواد: در صورت نیاز به فولاد ضد زنگ ، میزان تغییر شکل عنوان سرد باید محاسبه شود و ترخیص کالا از گمرک تنظیم شود.
انطباق محیط زیست: رنگ الکتروفورز به گزارش آزمایش ROHS/REACH نیاز دارد و محتوای فلزات سنگین باید استانداردهای زیست محیطی را رعایت کند.
فقط با برآورده کردن این الزامات دقیق می توان پیچ ها را هم در محیط های سخت مانند تجهیزات الکترونیکی و تجهیزات در فضای باز تضمین کرد. توصیه می شود که توافق نامه فنی با سازنده امضا کنید تا معیارهای پذیرش را به وضوح تعریف کند.
