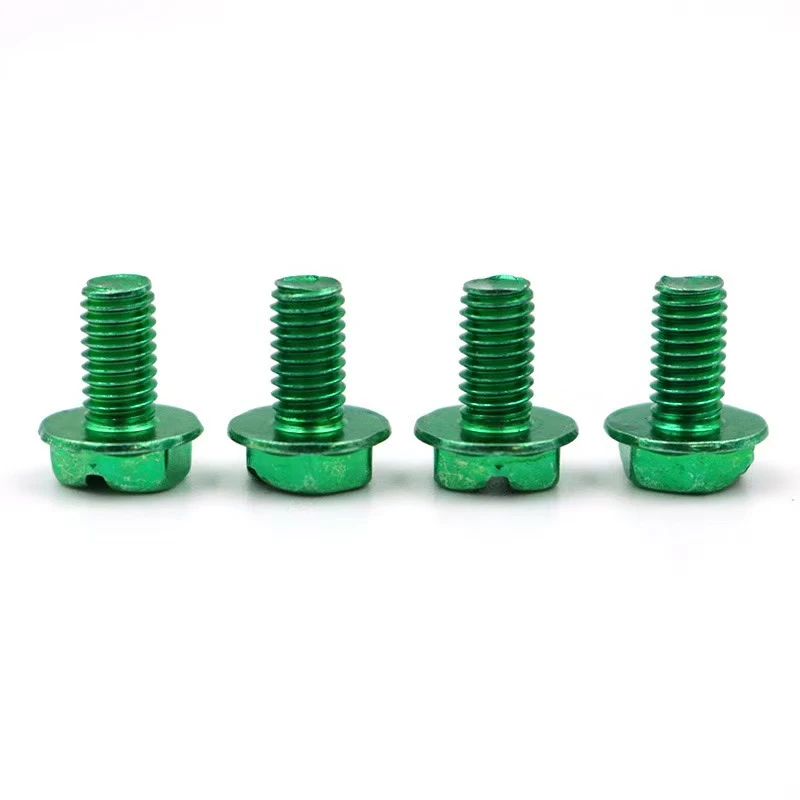

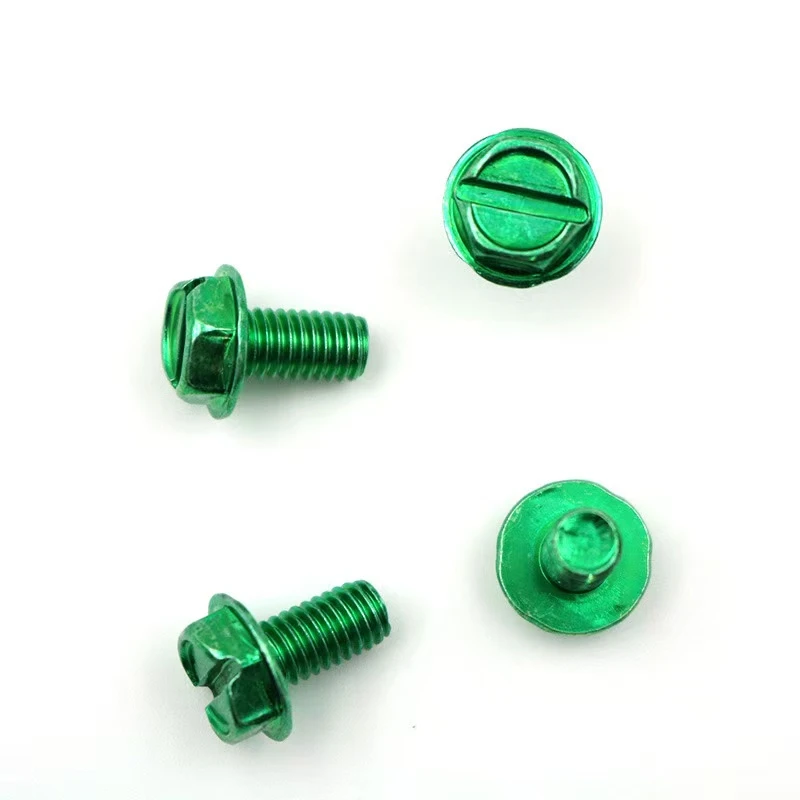

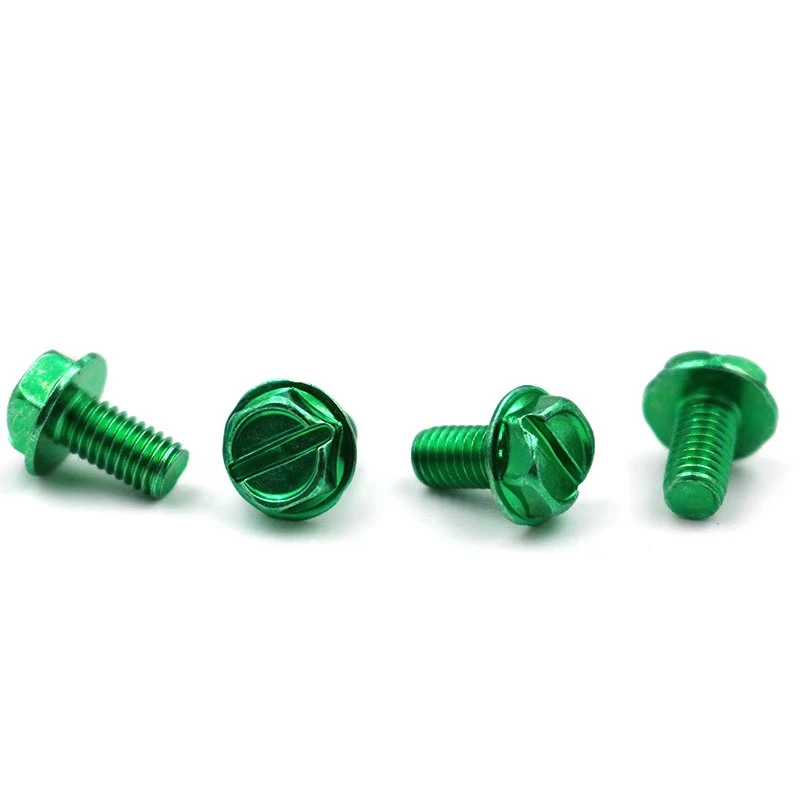

8-32 10-24 پیچ زمین سبز شلخته شده شش ضلعی. این زمینپیچیدنیک پیچ زمینی مشخصات خاص است که در درجه اول برای تجهیزات الکتریکی یا سازه های فلزی استفاده می شود. در زیر مقدمه ای برای سفارشی کردن آن آورده شده است.
I. الزامات اساسی پارامتر
مشخصات و مدل ها
اندازه موضوع: استاندارد آمریکایی ، دو اندازه در دسترس است: #8-32 UNC (قطر تقریبا 4.2 میلی متر ، 0.79 میلی متر زمین)
#10-24 UNC (قطر تقریباً 4.8 میلی متر ، زمین 1.06 میلی متر)
طول: قابل تنظیم در صورت درخواست.
طراحی سر: شش ضلعی خارجی + slotted: شش ضلعی در سراسر - ابعاد مسطح باید مطابق با استانداردهای ANSI باشد. شکاف شکاف دار باید بیشتر از یا مساوی با عرض 1 میلی متر و به اندازه کافی عمیق باشد تا از امنیت اطمینان حاصل شودپیچ گوشتینامزدی
تصفیه سطح: آبکاری روی سبز مطابق با استانداردهای ASTM است. B633 استاندارد ، تست اسپری نمک بیشتر از یا مساوی 96 ساعت (زنگ زدگی سفید) ، ضخامت پوشش 8-12 میکرومتر ، گواهینامه محیط زیست ROHS مورد نیاز است.
ii. جزئیات عملکردی و فرآیند
عملکرد
رسانایی بهینه شده: دم پیچ باید دارای نوک راهنمای تیز یا سریابی باشد تا از تماس مستقیم از طریق لایه رنگ و تماس با بستر فلزی اطمینان حاصل شود ، با مقاومت در برابر تماس<0.1Ω.
Anti - طراحی شل کننده: با درج های نایلونی یا گزینه های دوتایی در دسترس است.
نوع و قدرت شیار
سازگاری شکاف شکاف: عمق شکاف باید یک پیچ گوشتی شکاف استاندارد را در خود جای دهد ، با زاویه دیوار شکاف کمتر از یا مساوی با 30 درجه برای جلوگیری از لغزش.
خواص مکانیکی: حداقل درجه 4.8 ، مواد انتخاب شده: فولاد کربن کم یا متوسط ، گرما- درمان با سختی HRC 22-32.
iii فرآیند سفارشی سازی و پذیرش
نقشه ها و نمونه ها
شما باید نقشه های CAD (از جمله مارک های تحمل) را ارائه دهید یا پیش نویس طراحی ما را تأیید کنید. تست مقیاس کامل- 3-5 نمونه اول مورد نیاز خواهد بود.
بسته بندی و برچسب زدن
بسته بندی داخلی: Anti - paper rust + کیف PE. جعبه بیرونی چاپ شده با مشخصات/تعداد کمیت/تعداد دسته ای. برچسب اختیاری "زمین" "پیچ" + کد رنگ روی سبز.
MOQ و زمان تحویل
حداقل مقدار سفارش: 5000 قطعه/مشخصات. زمان سرب تولید انبوه: 15-20 روز. سفارشات تسریع شده 30 ٪ هزینه را متحمل می شوند.
IV ویژگی های اضافی اختیاری
غیر - سفارشی سازی استاندارد: گزینه ها شامل مهر زدن یک نماد زمینی روی سر ، تعویض آبکاری مس یا گسترش شافت است.
پشتیبانی صدور گواهینامه: اسناد صدور گواهینامه UL/CE در دسترس است.
این تضمین می کند که پیچ ها الزامات مربوط به قدرت مکانیکی ، قابلیت اطمینان زمینی و مقاومت در برابر خوردگی را برآورده می کنند. بحث بیشتر در مورد سناریوهای برنامه خاص برای بهینه سازی جزئیات توصیه می شود.
از طریق طرح فوق ، این پیچ ها بین ایمنی الکتریکی و قابلیت اطمینان مکانیکی به تعادل می رسند و باعث می شوند که آنها-} مؤثر و مؤثر و استاندارد در سیستم های زمینی باشد.
