در زیر یک راهنمای کاربر مفصل برای لوازم جانبی نوار ابزار Torting CNC 12.9 درجه (SHIMS و Non-Standard گل میخ است.پیچ) ، پوشش ملزومات فنی و راهنمایی های عملی.
I. نمای کلی عملکرد لوازم جانبی
SHIMS: از درج پشتیبانی کنید ، نیروهای برش را توزیع کنید ، از تراش جلوگیری کنید و ارتفاع درج را برای مطابقت با خط نوار ابزار تنظیم کنید.
مواد: به طور معمول کاربید یا فولاد سخت شده ، مطابق با سختی درج.

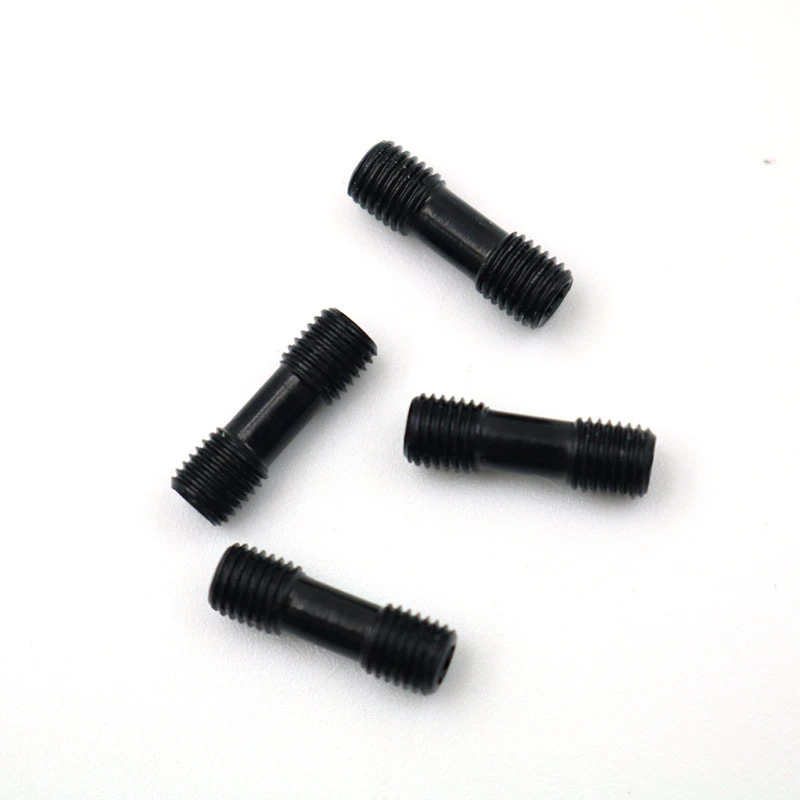

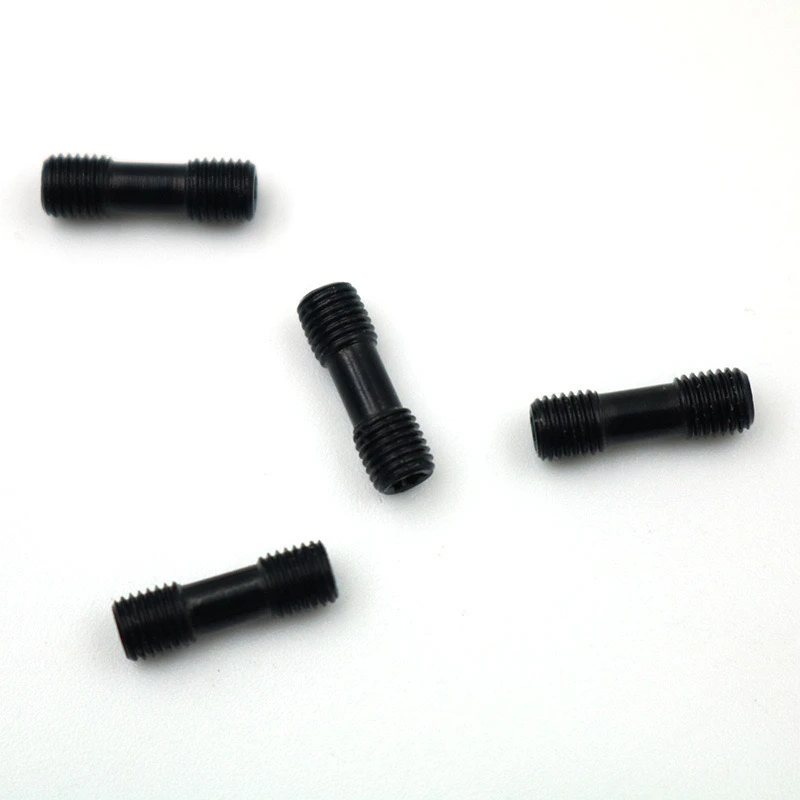

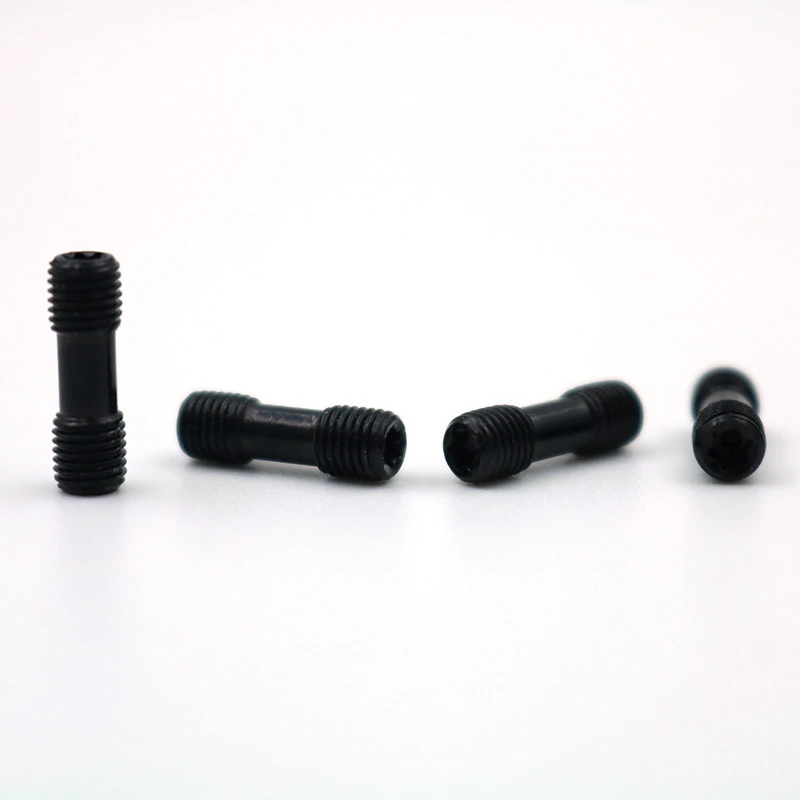

پیچ های گل میخ غیر استاندارد (M5/M6/M8)
ویژگی ها: طراحی با استحکام بالا و با استحکام بالا و دو رشته ای (احتمالاً با قطر/قطر مختلف در هر انتها) ، مناسب برای سناریوهای مخصوص بستن.
هدف: درج را به نوار ابزار ببندید ، شیارهای ابزار غیر استاندارد یا تنظیمات ویژه shim را در خود جای دهید.
ii. دستورالعمل استفاده و اقدامات احتیاطی
1. آماده سازی قبل از نصب
تمیز کردن و بازرسی
سوراخ نوار نوار ابزار ، سطح تماس شیم را تمیز کنید وپیچیدنبا الکل برای از بین بردن روغن و آوار.
یکپارچگی موضوع را بازرسی کنید (به خصوص برای پیچ های غیر استاندارد ، تأیید کنید که آنها با سوراخ نوار ابزار مطابقت دارند.
تطبیق لوازم جانبی را تأیید کنید: تأیید کنید که ضخامت Shim با مدل درج مطابقت دارد (به دفترچه راهنما مراجعه کنید).
پیچ های گل میخ غیر استاندارد به دو انتهای مجزا نیاز دارند: یک انتها به طور معمول دارنده ابزار را ایمن می کند ، در حالی که دیگری درج را در جای خود نگه می دارد (علامت گذاری یا اندازه گیری زمین نخ).
2. روش نصب
قرار دادن shim
با دقت ، shim را در شکاف دارنده ابزار قرار دهید ، و اطمینان حاصل کنید که هیچ شیب وجود ندارد (از یک شیشه ذره بین برای بازرسی از تناسب استفاده کنید).
نصب درج
لبه برش درج باید در جهت صحیح قرار بگیرد (به عنوان مثال ، برای ابزارهای چرخش خارجی ، لبه برش باید به سمت بالا باشد).
محکم کردن پیچ های گل میخ
مراحل:
الف ابتدا ، پیچ را به صورت دستی به سوراخ موضوع دارنده ابزار محکم کنید (برای جلوگیری از سوء استفاده).
ب. از آچار گشتاور برای محکم کردن در دو مرحله استفاده کنید: از قبل تا 50 ٪ از گشتاور دارای رتبه بندی شده ، سپس کاملاً محکم شود (به عنوان مثال ، گشتاور معمولی برای پیچ M8 25-30 نانومتر است).
نکات کلیدی:
اگر نخ های پیچ متفاوت باشند ، انتهای درشت دارنده ابزار را ایمن می کند ، در حالی که انتهای خوب درج را در جای خود نگه می دارد.
از روان کننده ها استفاده نکنید (این می تواند بر ضریب اصطکاک تأثیر بگذارد و باعث افزایش بیش از حد یا شل شدن شود).
3. راه اندازی و تأیید
کالیبراسیون ارتفاع: برای بررسی ارتفاع مرکز نوک ابزار از یک تنظیم کننده ابزار استفاده کنید. اگر انحراف بیش از 0.02 میلی متر است ، شیم را جایگزین کنید یا آن را تنظیم کنید.
برش تست: دستگاه را با سرعت کم اجرا کنید و هیچ بار دیگری برای مشاهده اینکه آیا تیغه حرکت می کند ، اجرا کنید. بعد از ماشینکاری قطعه اول ، سطح سطح را بررسی کنید.
iii عیب یابی مشکلات رایج
شکستگی پیچ:
علت: موضوعات بیش از حد زرق و برق دار یا نادرست.
راه حل: پیچ را جایگزین کنید و از آچار گشتاور برای بررسی موضوعات دارنده ابزار برای آسیب استفاده کنید.
درج تغییر:
علت: پیچ ناهموار یا پیچ به اندازه کافی محکم.
راه حل: سطح تماس با shim را دوباره زنده کرده و دوباره به گشتاور استاندارد محکم کنید.
IV توصیه های نگهداری
بازرسی منظم: پیچ ها را برای شل بودن هر 8 ساعت یکبار بررسی کنید (علامت گذاری یک کمک است).
چرخه جایگزینی لوازم جانبی:
shim: اگر تورفتگی یا سایش بیش از 0.1 میلی متر است ، جایگزین کنید.
پیچ های درجه 12.9: پس از 5 استفاده مجدد یا اگر تغییر شکل نخ مشاهده می شود ، دور شوید.
عملکرد استاندارد و توجه دقیق به جزئیات می تواند عمر ابزار و دقت ماشینکاری را به میزان قابل توجهی بهبود بخشد. توصیه می شود برای جایگزینی سریع ، سابقه ای از مدل لوازم جانبی را حفظ کنید.
