واشرهای مسطح گرد آلیاژ آلومینیوم رنگی اجزای ورق نازک هستند که در مونتاژ مکانیکی مورد استفاده قرار می گیرند ، در درجه اول برای پر کردن شکاف ها ، تنظیم سوء استفاده ، توزیع فشار یا جلوگیری از شل شدن. در زیر راهنمای مفصلی برای استفاده از آنها وجود دارد ، با جزئیات تقسیم شده با توجه به الزامات خاص برنامه.
I. نمای کلی محصول

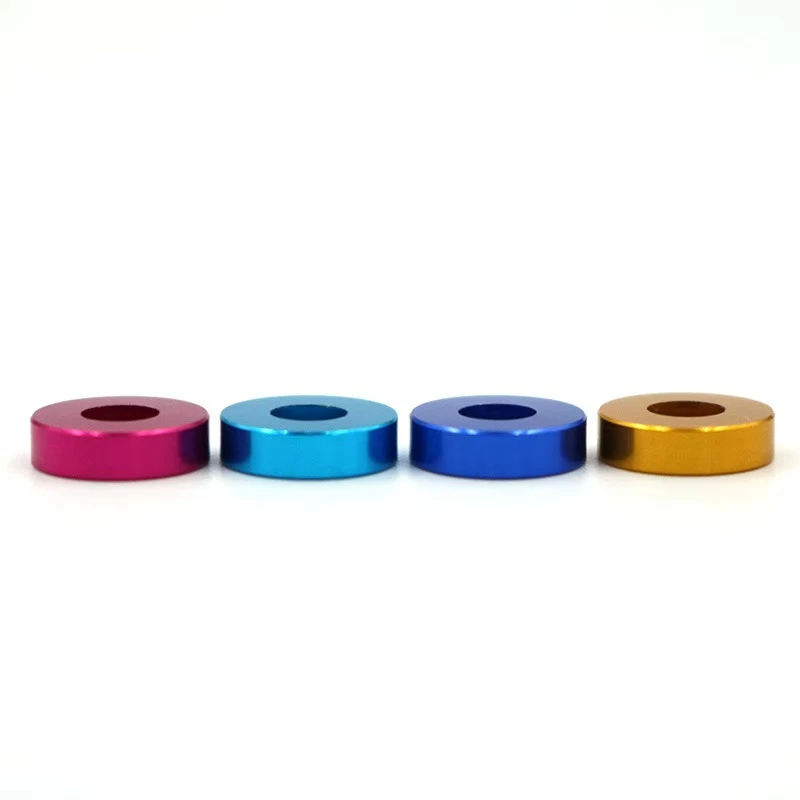

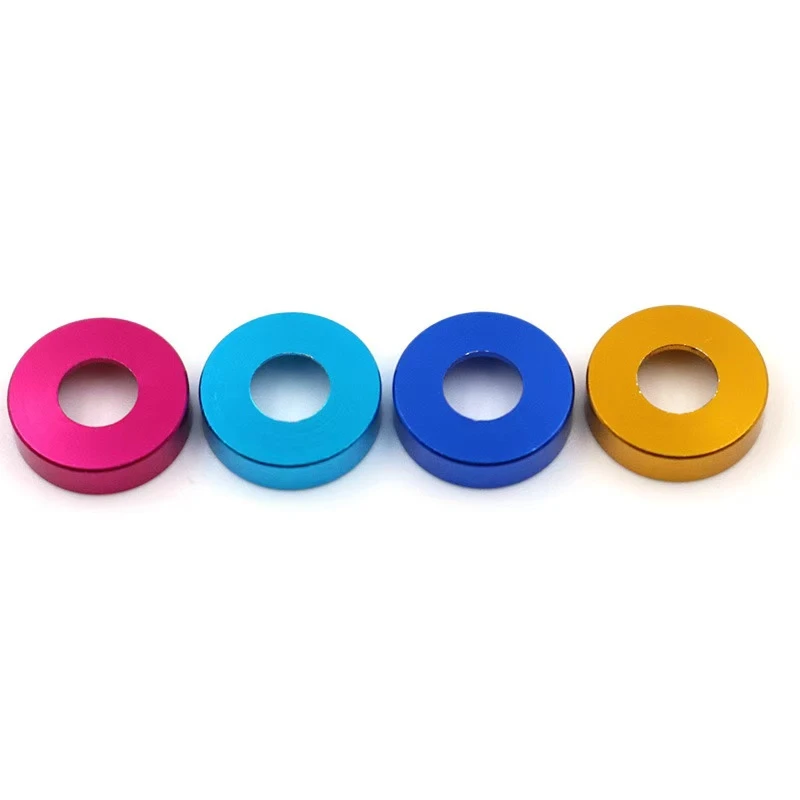

مواد: آلیاژ آلومینیوم (سبک وزن و مقاوم در برابر خوردگی ، با یک لایه اکسید رنگی برای زیبایی شناسی و پیشگیری از زنگ زدگی).
نوع: واشرهای مسطح گرد (واشرهای غیر بهار) ، با سطح صاف و ضخامت یکنواخت.
مشخصات: M3/M4/M5/M6/M8.
برنامه ها: پر کردن شکاف های مونتاژ ، توزیع فشار ، جلوگیری از شل شدن و تنظیم تحمل.
ii. سناریوهای اصلی استفاده
جبران شکاف (نکته اصلی)
مشکل: بین پیچ و سوراخ نادرست وجود دارد.
راه حل: واشر را با قطر داخلی انتخاب کنید که با پیچ (M5) و قطر بیرونی کمی بزرگتر از سوراخ باشد تا شکاف شعاعی را پر کند.
تکنیک: انباشت چندین واشر نازک امکان تنظیم دقیق ضخامت را فراهم می کند.
توزیع فشار: برای پیوستن به مواد نرم (پلاستیک ، چوب) برای جلوگیری از حفر سر پیچ به مواد پایه استفاده می شود.
وسایل ضد لوزشه ای: از واشرهای بهاری (واشرهای مسطح در قسمت پایین ، واشرهای بهار در بالا) برای کاهش لرزش و شل شدن استفاده کنید.
موقعیت یابی و عایق: کدگذاری رنگ اندازه های مختلف را متمایز می کند (به عنوان مثال ، قرمز {2} m5 ، آبی=m4) ؛ عایق آلیاژ آلومینیوم می تواند در کاربردهای ضد استاتیک استفاده شود.
iii مراحل نصب
انتخاب مدل
قطر داخلی: باید کاملاً با قطر پیچ مطابقت داشته باشد.
قطر بیرونی: باید از سطح تماس بزرگتر باشد ، به طور معمول یک اندازه استاندارد (واشرهای M5 دارای قطر بیرونی 9 میلی متر هستند).
ضخامت: بر اساس میزان ترخیص کالا از گمرک انتخاب کنید.
فرآیند مونتاژ: سطوح پیچ ، مهره و تماس را تمیز کنید.
دنباله: پیچ → واشر مسطح → قطعه کار → مهره. پس از قبل از سفت شدن دستی ، با آچار به گشتاور متوسط محکم شوید تا از تغییر شکل آلیاژ آلومینیوم جلوگیری شود.
اقدامات احتیاطی برای انباشت چند لایه: برای جلوگیری از تحمل های تجمعی ، نباید بیش از سه لایه استفاده شود. یک لایه ضخیم منفرد ترجیح داده می شود.
IV مشکلات و راه حل های مشترک
لغزش: قطر داخلی خیلی بزرگ → با اندازه دقیقاً مطابق با آن جایگزین کنید.
تغییر شکل: سفت شدن بیش از حد موج → گشتاور استاندارد را اعمال کنید (به عنوان مثال ، 8-10 نانومتر برای پیچ های M5).
خوردگی: از تماس مستقیم با مس و فولاد خودداری کنید (ممکن است از پوشش عایق استفاده شود).
توصیه های انتخاب V.
رنگ: بر اساس الزامات شناسایی مونتاژ (به عنوان مثال ، تمایز بین قطعات جدید و قدیمی در هنگام تعمیر).
جایگزین: واشرهای فولاد ضد زنگ برای برنامه های بار بالا توصیه می شود.
از طریق انتخاب مناسب و نصب استاندارد ، واشرهای مسطح آلیاژ آلومینیوم می توانند به طور موثری مشکلات شکاف و توزیع فشار را در مونتاژ مکانیکی برطرف کنند و در عین حال زیبایی شناسی را نیز بهبود بخشند.
برای مشخصات فنی بیشتر یا الگوهای ترسیم ، لطفا با ما تماس بگیرید. این راه حل ، تطبیق پذیری را با انعطاف پذیری سفارشی تعادل برقرار می کند ، و آن را برای ادغام سریع در تولید مناسب می کند.
هنگام انتخاب ، لطفاً توجه داشته باشید که واشرهای آلیاژ آلومینیوم برای محیط های بیش از 150 درجه یا برای اتصالات فوق العاده بالا مناسب نیستند. توصیه می شود که از آنها برای نتایج بهینه از پیش بارگذاری شده با آچار گشتاور استفاده شود.
