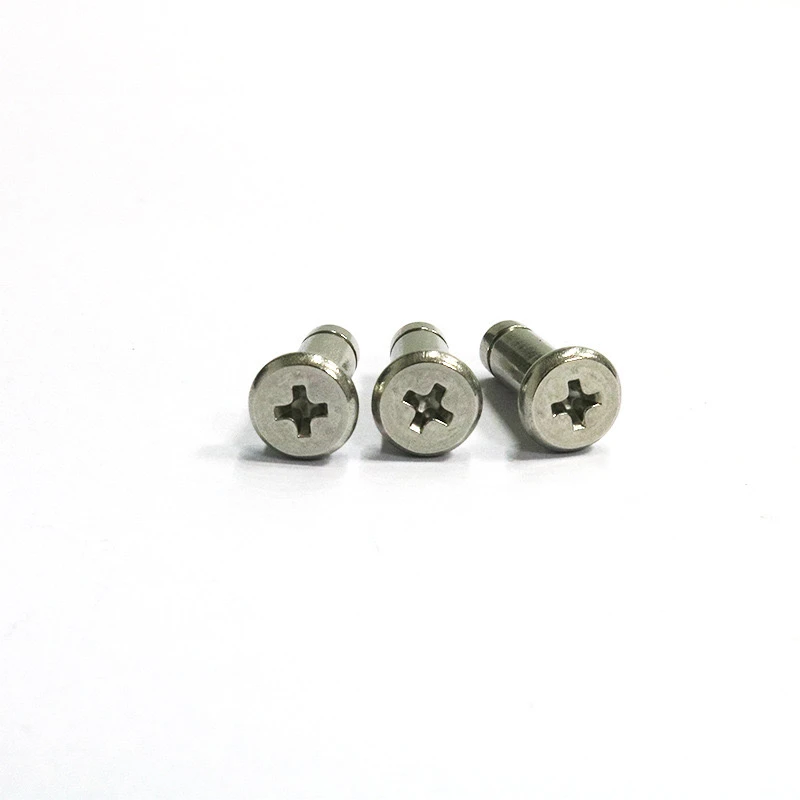

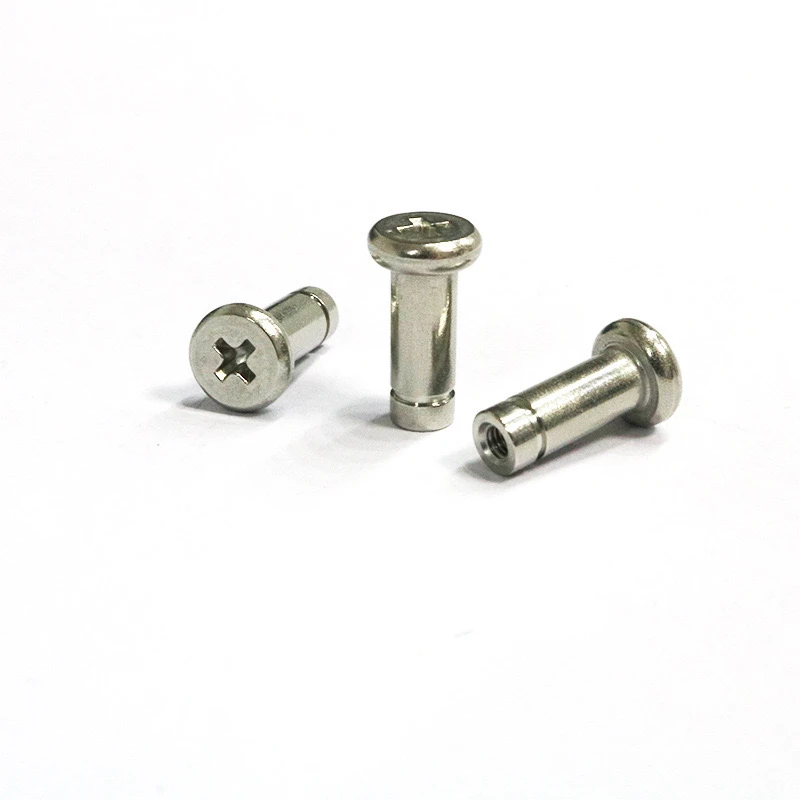

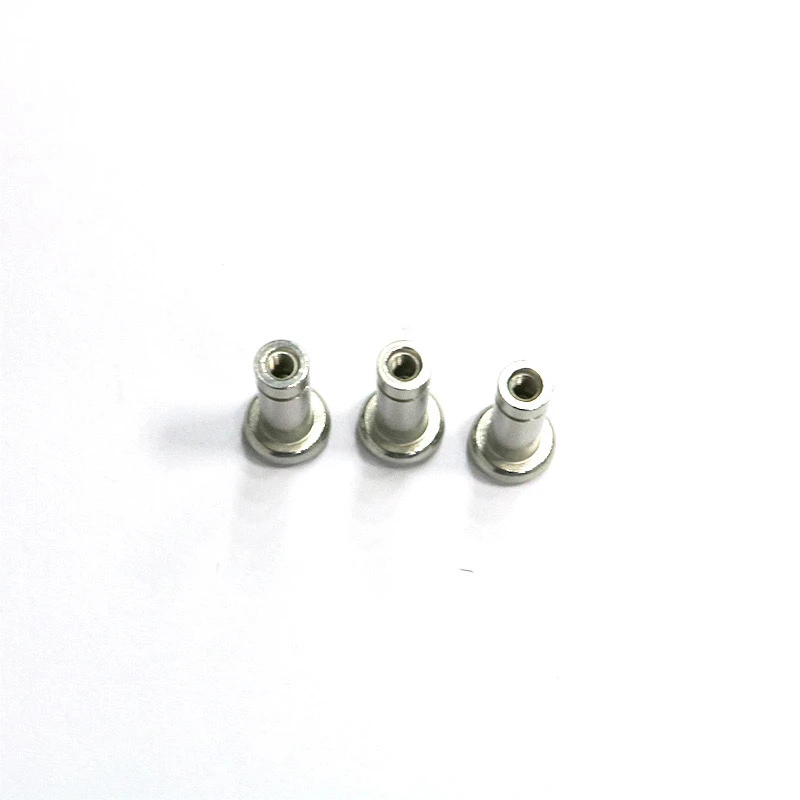

در زیر یک راهنمای مفصل برای استفاده استفولاد ضد زنگ 304پین های شیب دار صلیب صلیب/پین/دایره قرار دادن گل میخ (استوانه ای ، اندازه M3-M10) ، طبقه بندی شده توسط سناریوی برنامه.
I. نمای کلی محصول
مواد: A 2 304 فولاد ضد زنگ ، مقاوم در برابر خوردگی ، مناسب برای محیط های مرطوب ، اسیدی و قلیایی.
ویژگی
Cross Head: می توان با یک پیچ گوشتی فیلیپس ، با طراحی غیر لغزنده نصب کرد.
slotted: از شکاف برای نصب حلقه استفاده می شود و از جابجایی محوری جلوگیری می کند.
استوانه ای میله ساده: با دقت سوراخ برای موقعیت یابی یا اتصال.
اندازه های متداول: M3 ، M4 ، M5 ، M6 ، M8 ، M10 (قطر x طول اختیاری).
ii. برنامه های اصلی
پین های موقعیت مکانی: برای تراز کردن اجزای مکانیکی (مانند قالب و جعبه دنده) استفاده می شود و آنها را از طریق تداخل تداخل می کند.
مثال: یک پین M6 را در یک سوراخ پایه فشار داده و سپس یک صفحه پوشش را برای اطمینان از متمرکز کردن وصل کنید.
اصلاح شافت: به عنوان شافت چرخان استفاده می شود ، با یک دایره در انتها برای جلوگیری از سقوط.
اتصال ساختاری: آجیل جایگزین پیچ ها ، مناسب برای برنامه های کاربردی که نیاز به جداسازی مکرر دارند.
iii مراحل نصب
1. نصب اساسی (بدون دایره)
ابزارها: پیچ گوشتی فیلیپس ، لاستیک مالت.
فرآیند:
الف سوراخ را تمیز کنید تا اطمینان حاصل شود که عاری از برس است.
ب. سوراخ را تراز کنید و پین را به صورت دستی پیچ کنید تا زمانی که کاملاً در شکاف متقاطع نشسته باشد.
ج. با پیچ گوشتی محکم کنید (گشتاور مرجع: M3 ≈ 0.5 N · M ، M8 ≈ 10 N · M).
2. نصب دایره (طراحی ضد لغزش)
ابزارها: انبردست حلقه ، کالیپر.
مراحل کلیدی:
الف قطر شکاف پین را اندازه گیری کرده و با حلقه مربوطه مطابقت داشته باشید (به عنوان مثال ، پین M5 با حلقه 5 میلی متر).
ب. پین را درون سوراخ قرار داده و از انبردست های دایره ای استفاده کنید تا دایره را درون شکاف قرار دهید.
ج. بررسی کنید که دایره کاملاً در شکاف نشسته است تا از شل شدن جلوگیری شود.
3. نصب متناسب با تداخل
برنامه: موقعیت یابی با دقت بالا (به عنوان مثال ، صندلی تحمل).
روش:
قطر سوراخ تا 0.01-0.03mm کوچکتر از پین.
برای جلوگیری از تغییر شکل ناشی از ضربه ، با استفاده از یک روش مطبوعات یا انجماد (کوچک کردن پین) جمع شوید.
IV موارد احتیاط
توصیه انتخاب: 316 فولاد ضد زنگ برای محیط های مرطوب ترجیح داده می شود. بارهای پویا نیاز به تأیید مقاومت برشی دارند.
تابوهای نصب: بیش از حد مبهم نباشید ، زیرا این ممکن است باعث شود که شکاف متقاطع نوار شود.
باز شدن محافل باید از مسیر حرکت جلوگیری کند تا از بروز تصادفی جلوگیری کند.
تعمیر و نگهداری: به طور مرتب در صورت بروز زنگ زدگی ، ارتجاعی حلقه را بررسی کرده و با WD-40 روغن کاری کنید.
V. راه حل های مسئله مشترک
مشکل 1: پین شل.
راه حل: از چسب بی هوازی استفاده کنید یا پین را با اندازه بزرگتر جایگزین کنید (به عنوان مثال ، M4 تا M5).
مشکل 2: حلقه جدا شده است.
راه حل: شکاف را برای سایش بررسی کرده و آن را با یک دایره ضخیم تر جایگزین کنید.
vi نمونه کاربرد
M3/M4: تابلوهای مدار موقعیت یابی برای ابزارهای دقیق.
M6/M8: لولا ماشین آلات کشاورزی و نصب غلتک کمربند نقاله.
M10: اتصالات براکت تجهیزات سنگین ، با چشمه های نگهدارنده مضاعف برای محافظت از لرزش.
از طریق انتخاب مناسب و نصب مناسب ، این نوع پین اتصال مکانیکی و موقعیت یابی بسیار قابل اعتماد را فراهم می کند.
